三维实体绘制技巧训练
【摘要】：新建一个UCS并保存，命名为UCS1，如图5-1所示。图5-9剖切练习图训练10：运用布尔运算、三维旋转、三维镜像等创建实体。图5-12三维实体练习图图5-13三维实体练习图图5-14三维实体练习图图5-15三维实体练习图图5-16三维实体练习图图5-17三维实体练习图图5-18三维实体练习图图5-19三维实体练习图图5-20三维实体练习图图5-21三维实体练习图训练13：完成下列轴测图。图5-22轴测实体图训练14：完成下列实体造型。

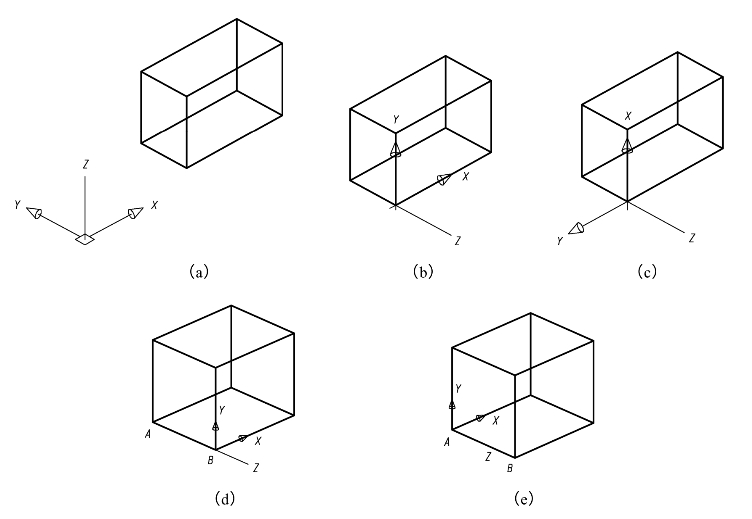

训练1：建立三维坐标系统进行如下操作。
1. 新建用户坐标系
（1）打开一个UCS：当前坐标系WCS，如图5-1（a）所示。
（2）新建一个UCS并保存，命名为UCS1，如图5-1（b）所示。
2. 旋转用户坐标系
UCS绕Z轴逆时针旋转90°，如图5-1（c）所示。
3. 移动用户坐标系
在UCS Ⅱ工具栏中将UCS的原点从B点移动到A点，即从图5-1（d）变到图5-1（e）。
4. 三维视图
运用三维视图子菜单中的各个特殊视点，在三维空间中观察5-1（d）、（e）两个三维图形的位置。
图5-1 三维坐标练习图

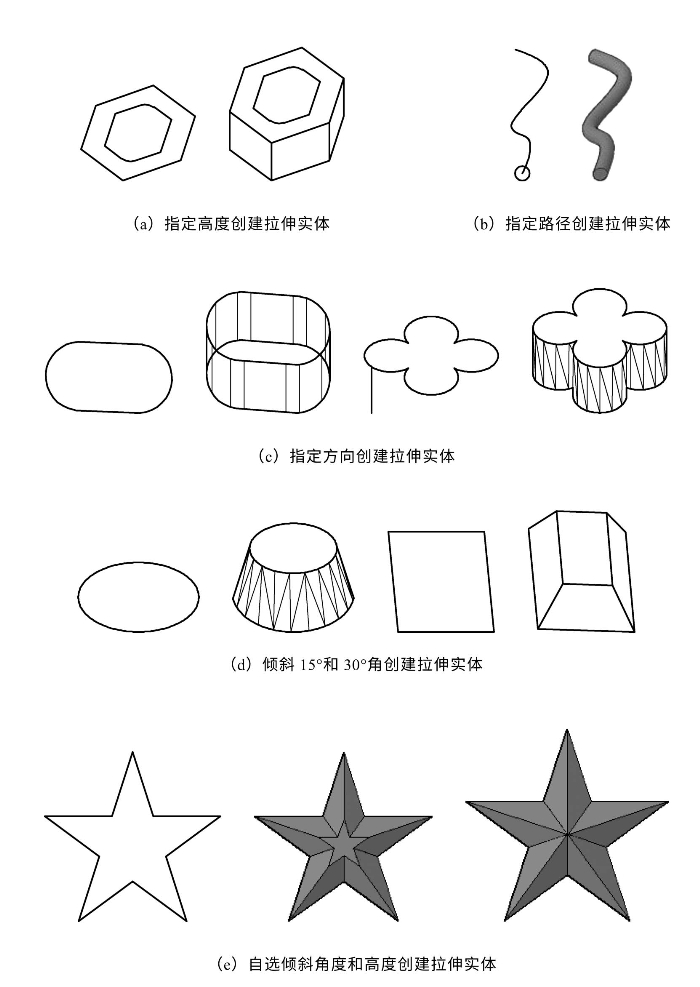

训练2：分别运用指定高度、指定方向、指定路径、倾斜角度的方式拉伸创建三维实体，如图5-2所示（建议切换为4个视口，用REG命令来创建面域，用EXT命令来拉伸面域成实体，最后切换成一个视口，动态观察实体）。
图5-2 三维拉伸练习图
训练3：拉伸创建三维实体。
根据汤勺主视图、纵截面轮廓线图和横截面图的尺寸绘制二维图形，并运用面域、视图观察、拉伸、布尔运算、倒角、渲染着色等进行实体造型，如图5-3所示。
图5-3 汤勺图
绘图提示：
（1）绘制汤勺主视图、横断面及纵断面二维图形。
（2）做成三维实体。
①将横截面图做成面域，西南轴测方向观测。
②将汤勺主视图拉伸成三维，再调整汤勺纵截面轮廓线方向及横截面方向。
③拉伸成曲面实体，如图5-3（b）所示。将横截面移到纵截面轮廓线一端，再把纵截面轮廓线作为路径，拉伸成三维实体。
（3）三维实体求交运算，如图5-3（c）所示。将图的截面体分二次移到图平面体中部，再执行求交运算，注意两图要完全重叠，否则结果不完整。
（4）整理图形，出效果图，如图5-3（d）所示。上下棱边倒圆角，渲染着色显示。

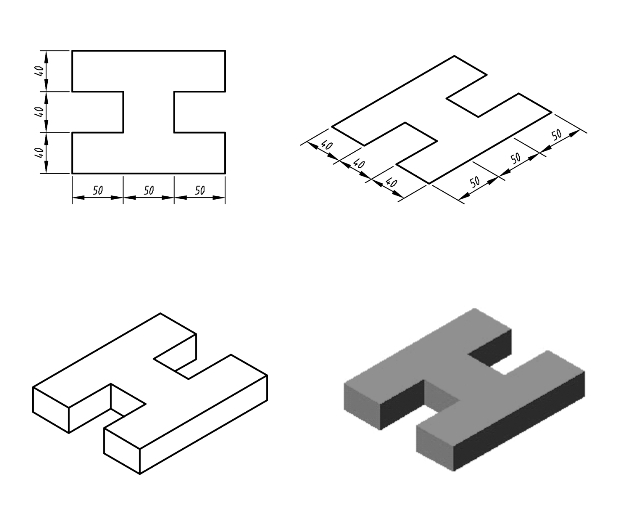

训练4：运用拉伸、渲染等命令完成工字形图的绘制。
建议：根据平面图所示尺寸绘制封闭图形后创建面域，运用拉伸创建三维工字形实体，并进行消除隐藏线处理观察实体，最后进行着色渲染创建工字型实体，如图5-4所示。
图5-4 工字形图

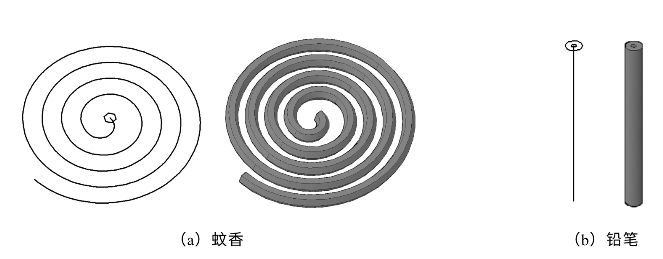

训练5：用扫掠命令创建蚊香、铅笔实体，如图5-5所示。
建议：调用建模和实体编辑工具条，用REG把截面形状建立三个面域。绘制圆弧、直线和PL线等扫掠路径。用sweep命令扫掠，得到等截面的实体（提示：扫掠的路径只能单选，所以在绘制的时候，要习惯使用多段线）。
图5-5 扫掠练习图

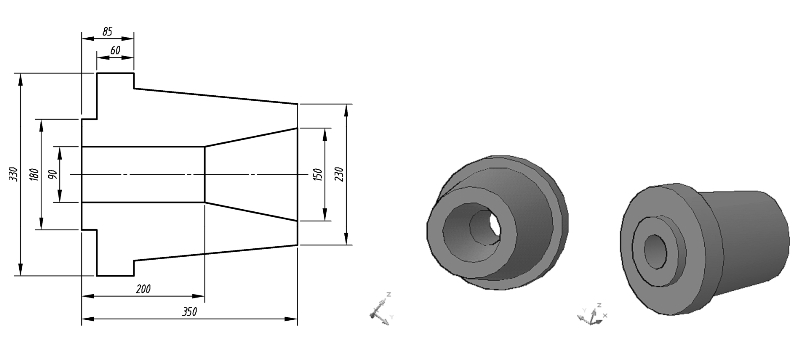

训练 6：用旋转命令将平面机械零件转换为实体后进行三维动态观察（见图5-6）。
提示：处理图形（保留零件回转轴线，隐藏不必要的部分）→创建一面域→使用旋转命令（REV）回转360°形成实体→动态观察实体→切换视口。
图5-6 三维旋转练习图
训练7：旋转创建三维实体（见图5-7）。
(https://www.chuimin.cn)
图5-7 三维旋转练习图
训练8：运用放样创建实体（见图5-8）。
图5-8 放样练习图
训练9：运用剖切创建三维实体（见图5-9）。
图5-9 剖切练习图
训练10：运用布尔运算、三维旋转、三维镜像等创建实体（见图5-10）。
图5-10 三维镜像练习图
训练11：运用压印、夹点编辑创建实体（见图5-11）。
图5-11 压印练习图

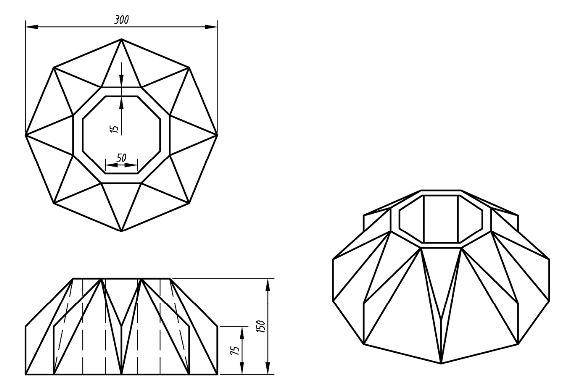

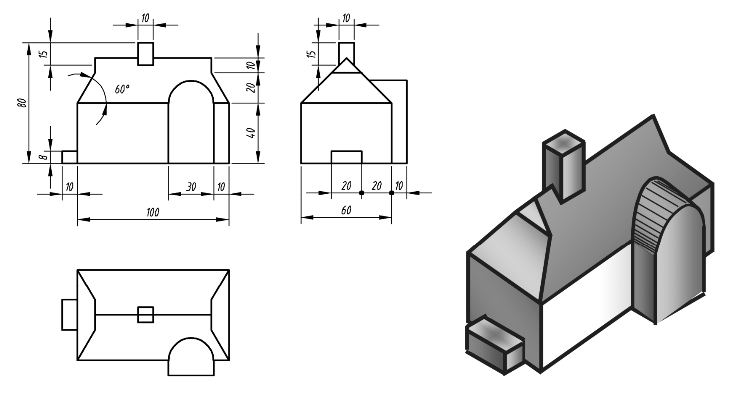

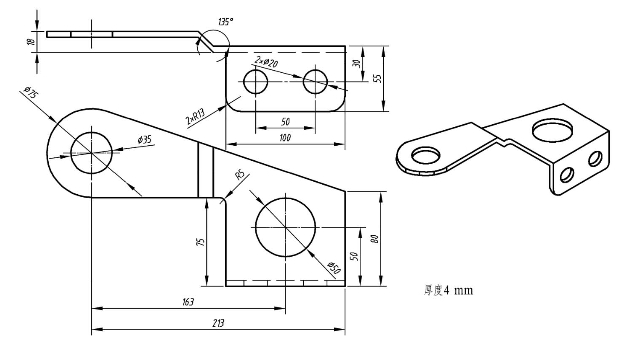

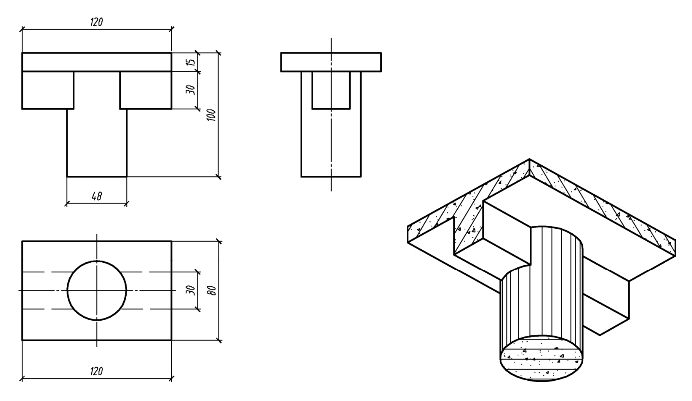

训练12：综合运用所学命令根据尺寸创建下列各三维实体（见图5-12～5-21）。

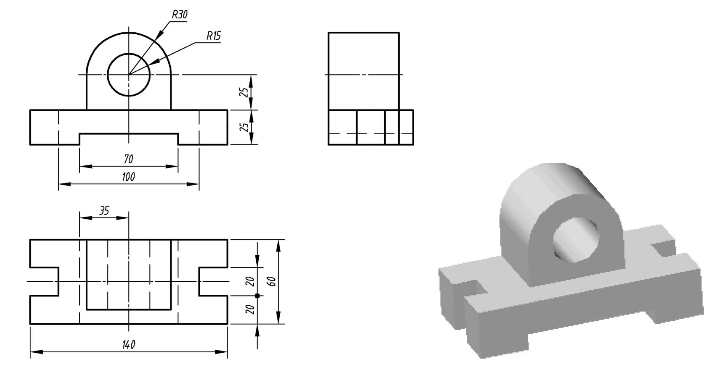

图5-12 三维实体练习图

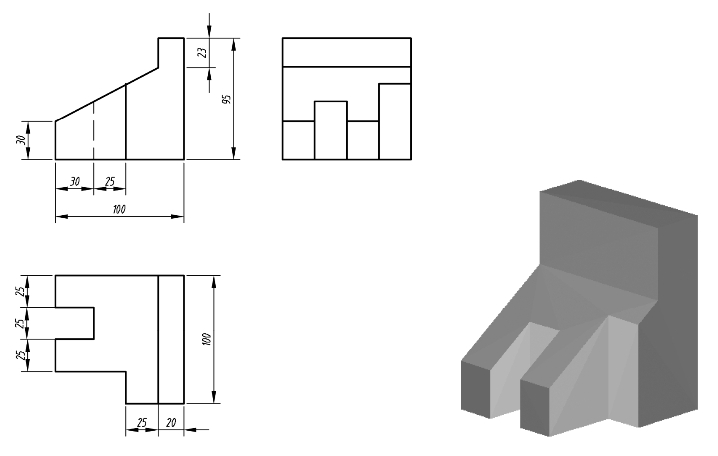

图5-13 三维实体练习图

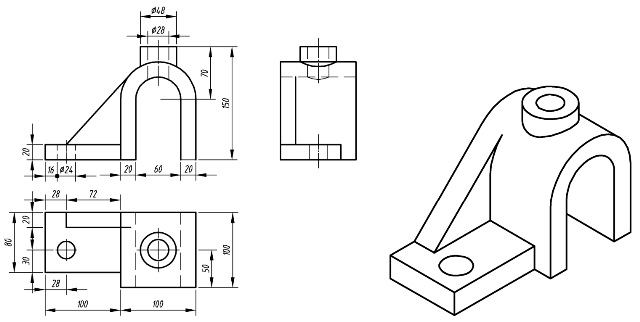

图5-14 三维实体练习图

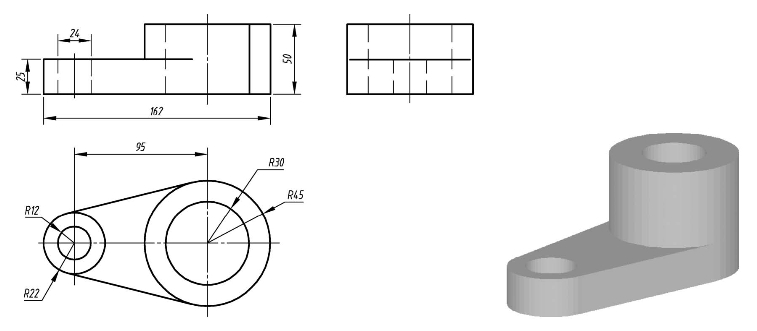

图5-15 三维实体练习图

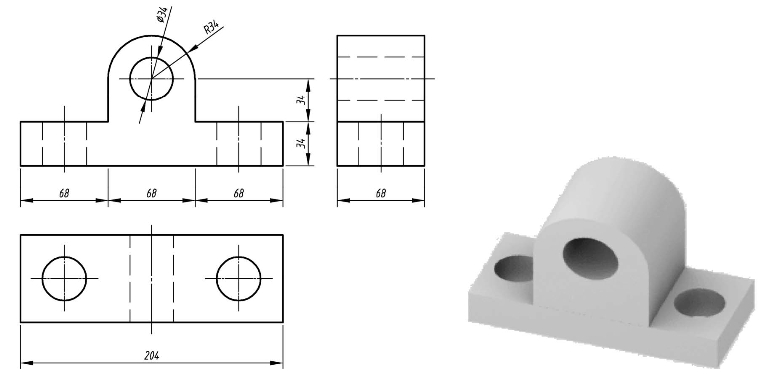

图5-16 三维实体练习图

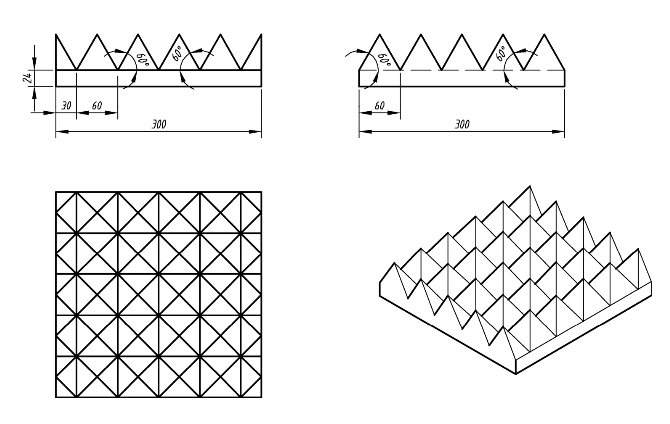

图5-17 三维实体练习图
图5-18 三维实体练习图
图5-19 三维实体练习图
图5-20 三维实体练习图
图5-21 三维实体练习图
训练13：完成下列轴测图（见图5-22）。
图5-22 轴测实体图
训练14：完成下列实体造型（见图5-23）。
图5-23 实体造型图
