反渗透水处理系统与工艺流程优化
【摘要】：反渗透布置系统的合理性对膜的寿命影响很大，如果布置不合理，则有可能造成某一组件的水通量很大，而另一组件的水通量很小，这样水通量大的膜污染速度很快，清洗频繁，造成经济损失。通常反渗透系统布置形式有：单程式、循环式、多段式等，如图6-13所示。图6-13反渗透系统布置形式反渗透的工艺流程一般由三部分组成：预处理、膜滤和后处理。图6-14反渗透工艺流程反渗透的预处理是保证反渗透膜长期工作的关键。
反渗透布置系统的合理性对膜的寿命影响很大，如果布置不合理，则有可能造成某一组件的水通量很大，而另一组件的水通量很小，这样水通量大的膜污染速度很快，清洗频繁，造成经济损失。通常反渗透系统布置形式有：单程式、循环式、多段式等，如图6-13所示。在单程式系统中，原水一次经过反渗透器处理，水的回收率（淡化水流量与进水流量的比值）不高，工业应用较少。循环式系统是让一部分浓水回流重新处理，因此产水量增大，但淡水水质有所降低。多段式系统是将第一级浓缩液作为第二级的原料液，而第二级的浓缩液再作为下一级的原料液，浓缩液逐渐减少，这样可充分提高水的回收率，增大脱盐率。此方法用于产水量大的场合。另外，为了保证液体的一定流速，同时控制浓差极化，膜组件数目应逐渐减少。

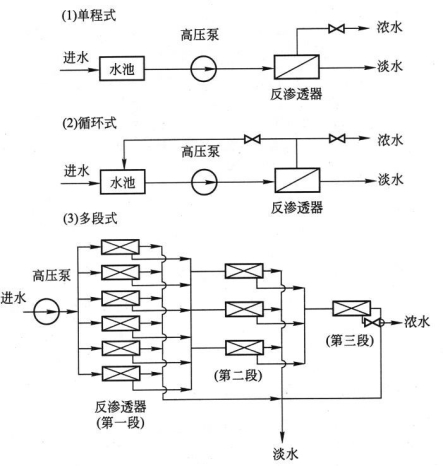

图6-13 反渗透系统布置形式
反渗透的工艺流程一般由三部分组成：预处理、膜滤和后处理。其系统组成部分可由图6-14表示。(https://www.chuimin.cn)

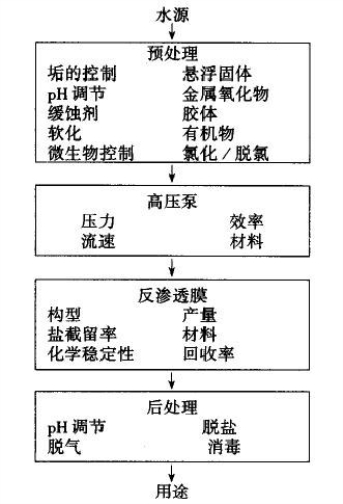

图6-14 反渗透工艺流程
反渗透的预处理是保证反渗透膜长期工作的关键。预处理旨在防止进料水对膜的破坏，除去水中的悬浮物及胶体，阻止水中过量溶解盐沉淀结垢，以及防止微生物滋长。预处理通常有混凝沉淀、过滤、吸附、氧化、消毒等。对于不同的水源，不同的膜组件应根据具体情况采用不同的预处理方法。根据生产的需要，后处理一般包括离子交换树脂除盐和紫外线消毒。对于城市应用还要附加PH调节、脱气及用氯消毒。
