【摘要】：图1-34 管板式蒸发器结构图1-35 铝复合板式蒸发器结构3.钢丝盘管式蒸发器钢丝盘管式蒸发器是将钢丝点焊在弯曲铜管或钢管上而制成的一种蒸发器。

蒸发器是制冷循环系统中的一个重要的热交换部件，其作用是将由毛细管流入的低温低压液态制冷剂沸腾汽化为气态制冷剂，以便吸收周围的热量。但在实际应用中，蒸发器常有管板、铝复合管式、钢丝盘管式、翅片盘管式等多种形式。

1.管板式蒸发器

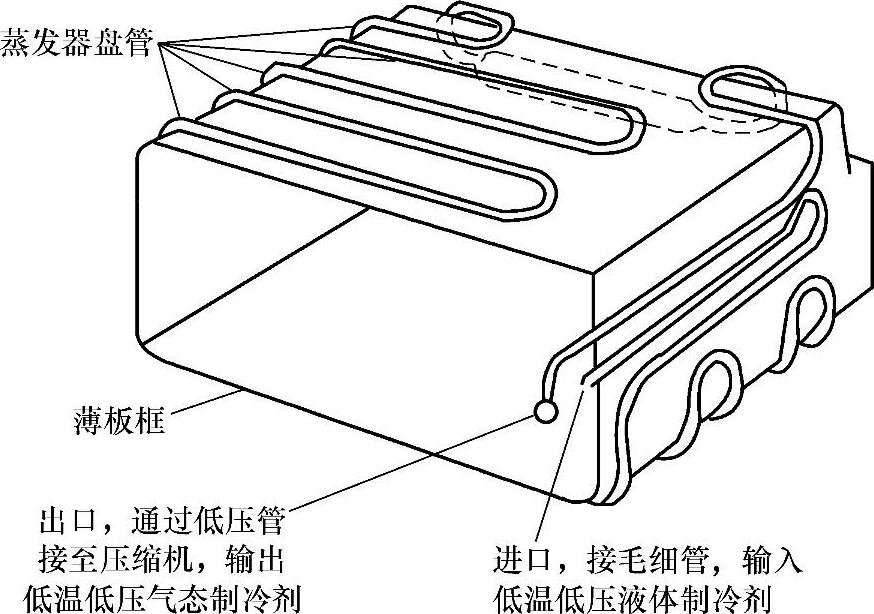

管板式蒸发器是将直径为6～8mm的铜管贴附在薄板框上而制成的一种蒸发器，其基本结构如图1-34所示。这种蒸发器的主要特点是传热性能稍差，但不易损坏，泄漏性小，且工艺简单，多用于直冷式家用电冰箱的冷冻室。

2.铝复合板式蒸发器

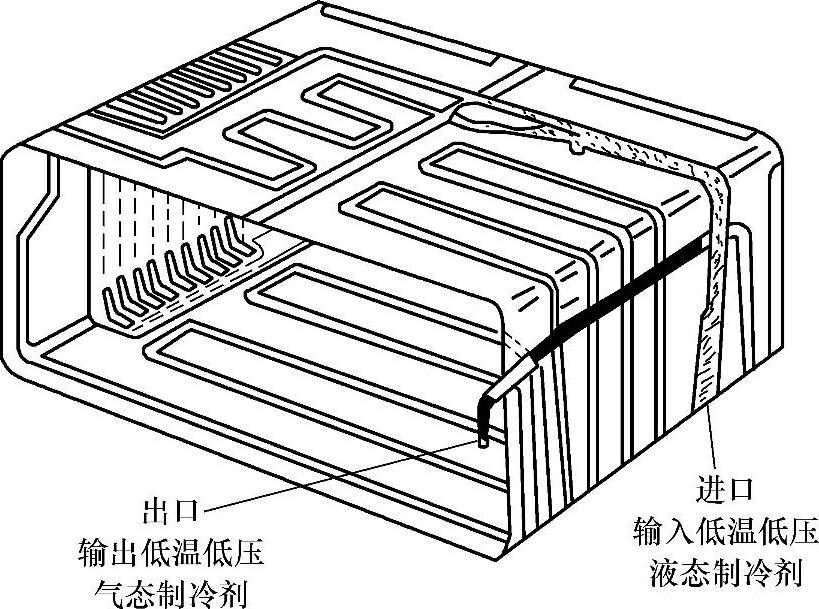

铝复合板式蒸发器是一种采用铝-锌-铝复合板或印刷管路复合板吹胀而成的蒸发器。其基本结构如图1-35所示。这种蒸发器的优点是传热性能好、管路分布合理，但缺点是制造工艺较复杂。多用于直冷式电冰箱的冷冻室。

图1-34 管板式蒸发器结构

图1-35 铝复合板式蒸发器结构(https://www.chuimin.cn)

3.钢丝盘管式蒸发器

钢丝盘管式蒸发器是将钢丝点焊在弯曲铜管或钢管上而制成的一种蒸发器。其基本结构如图1-36所示。这种蒸发器的主要特点是传热性能非常好，适用于大容积的电冰箱冷冻室。目前应用比较广泛。

4.翅片盘管式蒸发器

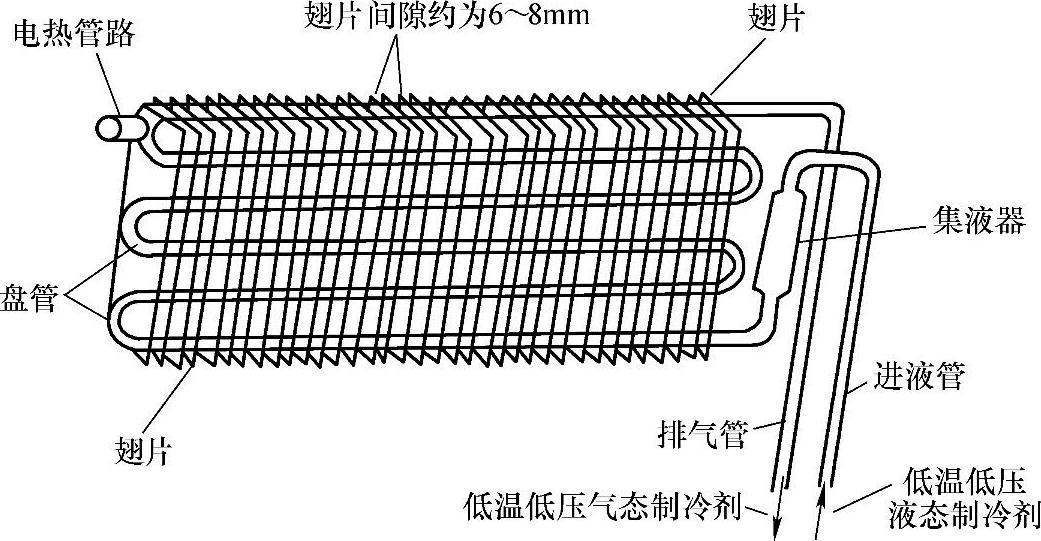

翅片盘管式蒸发器是一种用0.1～0.2mm铝片和直径为8～12mm弯曲铜管或铝管制成的蒸发器。其基本结构如图1-37所示。这种蒸发器的主要特点是传热效果好，且盘管之间装有电热管路，用以快速自动除霜。但这种蒸发器需要配备3W或6W、9W的专用小风扇，以便强制对流冷却。

图1-36 钢丝盘管式蒸发器结构

图1-37 翅片盘管式蒸发器结构
