设定上述所编写的顺序控制程序的控制参数,将其与程序一起写入PLC的CPU中。⑤第6栏单元格设定为“PRO3”,执行类型设定为“固定周期”。......
2025-09-29
1.FB程序的监控启动

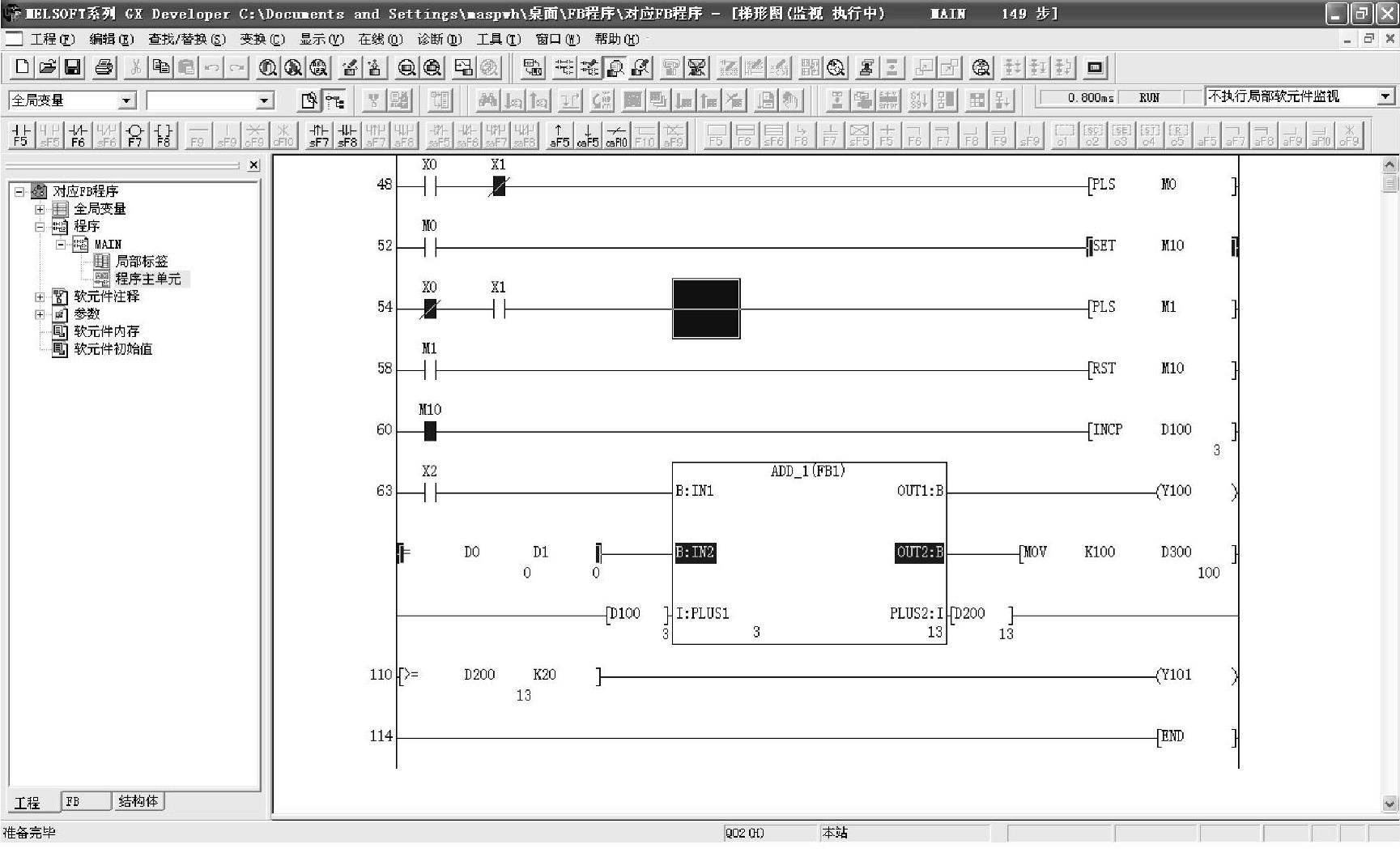

把FB程序下载到CPU内部后,对CPU模块进行一次复位,之后把CPU模块上的“STOP→RUN”开关拨到运行处。在GX Developer软件中,点击“监视模式”按钮,进行FB程序的画面监控,如图7-77所示。详细的操作步骤可以查阅6.5节相关内容。

图7-77 FB程序的监控画面
2.输入侧的监视状态说明

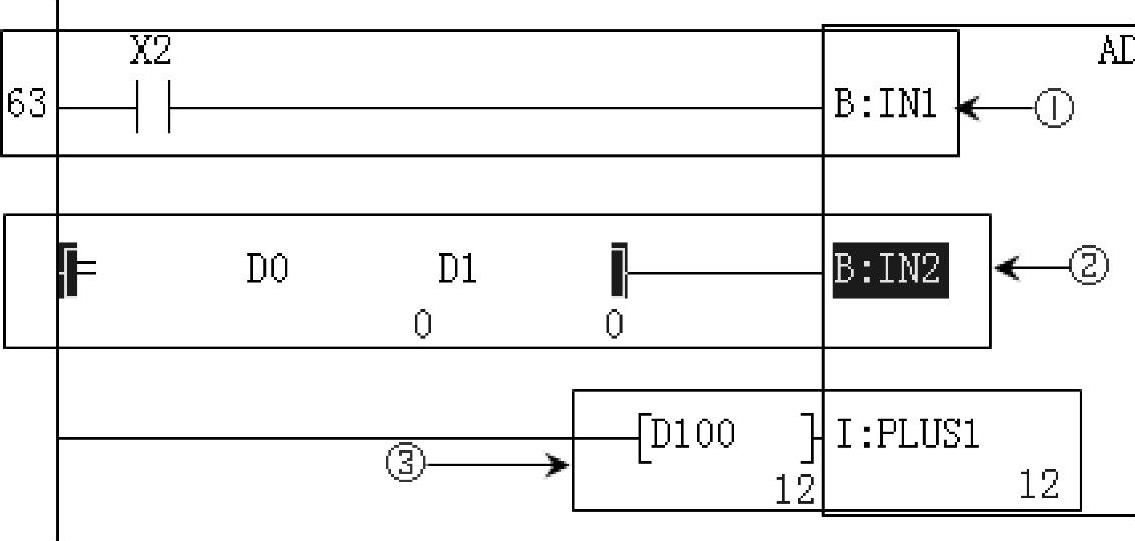

如图7-78所示是输入侧的监视状态,说明如下:
1)由于输入触点“X2”置OFF,所以FB中对应的标签IN1置OFF。
2)由于比较触点“=D0 D1”的条件成立,所以FB中对应的标签IN2置ON。
3)由于数据寄存器“D100”中的数值为12,所以FB中对应的标签PLUS1被赋值12。

图7-78 输入侧的监视状态
3.输出侧的监视状态说明(https://www.chuimin.cn)

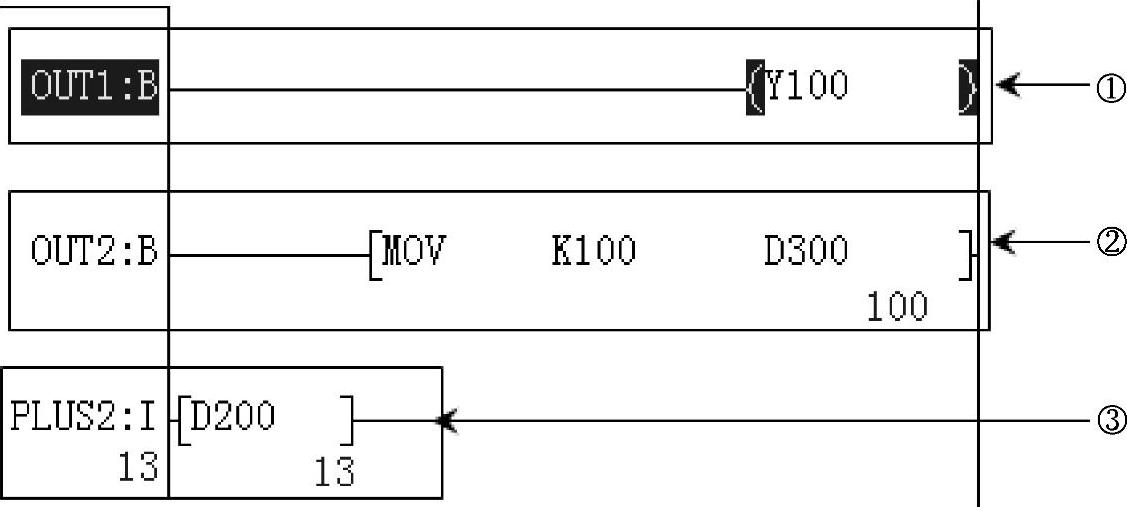

如图7-79所示,输出侧的监视状态说明如下:
1)由于FB中的标签OUT1导通,所以对应的外部输出线圈Y100也导通。
2)由于FB中的标签OUT2没有导通,所以对应的外部指令MOV K100 D300也没有运行,数据寄存器D300中的数值100依然是上次的运算数据。
3)由于FB中的标签PLUS2中的数值为13,所以输出侧的数据寄存器D200中被赋值13。

图7-79 输出侧的监视状态
4.FB内部程序的监控

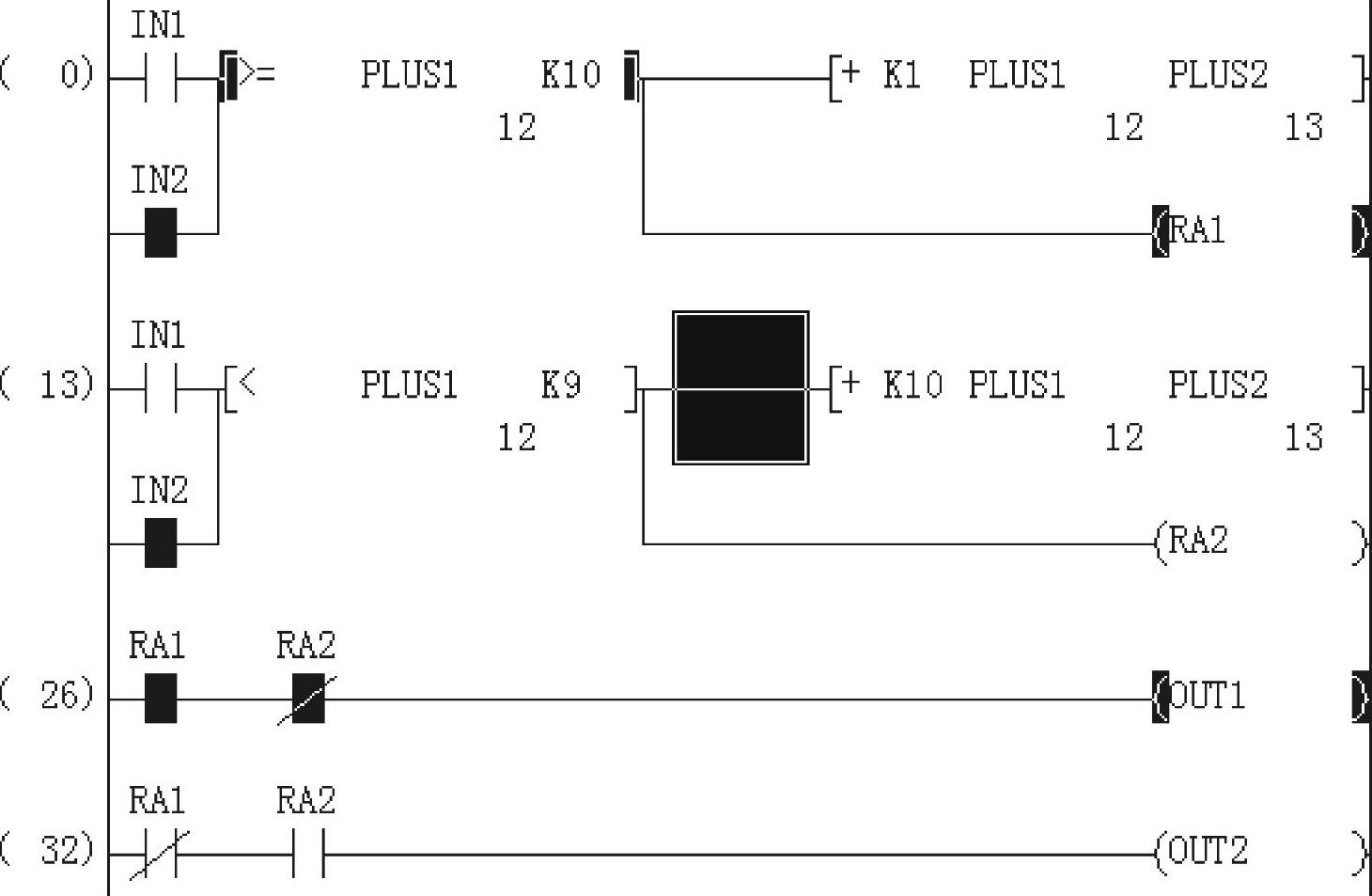

在FB程序的监视画面中,如图7-77所示,双击梯形图程序中的FB(ADD1),就会弹出如图7-80所示的监控画面。

图7-80 FB内部程序的监控画面
