LED彩虹管应用实例分享
【摘要】：LED彩虹管的常型号有圆二线、扁二线、扁三线、扁四线、扁五线，颜色变化有单色、三色、七色，如图7-6所示。LED彩虹管的安装比较简单，若需闪动、流水等效果，应使用LED彩虹管控制器，如图7-7所示。图7-7 LED彩虹管控制器圆二线彩虹管插头有两根线，其中一根是公共线。表7-4 圆形LED彩虹管安装连接表7-5 扁形彩虹管的连接方法进行LED彩虹管安装应注意以下问题：① 安装前，应实地测量，以便计算长度。
LED彩虹管的常型号有圆二线、扁二线、扁三线、扁四线、扁五线，颜色变化有单色、三色、七色，如图7-6所示。
图7-6 LED彩虹管
灯泡粒数可以为36粒、72粒、108粒、144粒，额定电压为220V，也有的产品为12V供电，功率一般在1.44～8.64W。LED彩虹管的安装比较简单，若需闪动、流水等效果，应使用LED彩虹管控制器，如图7-7所示。

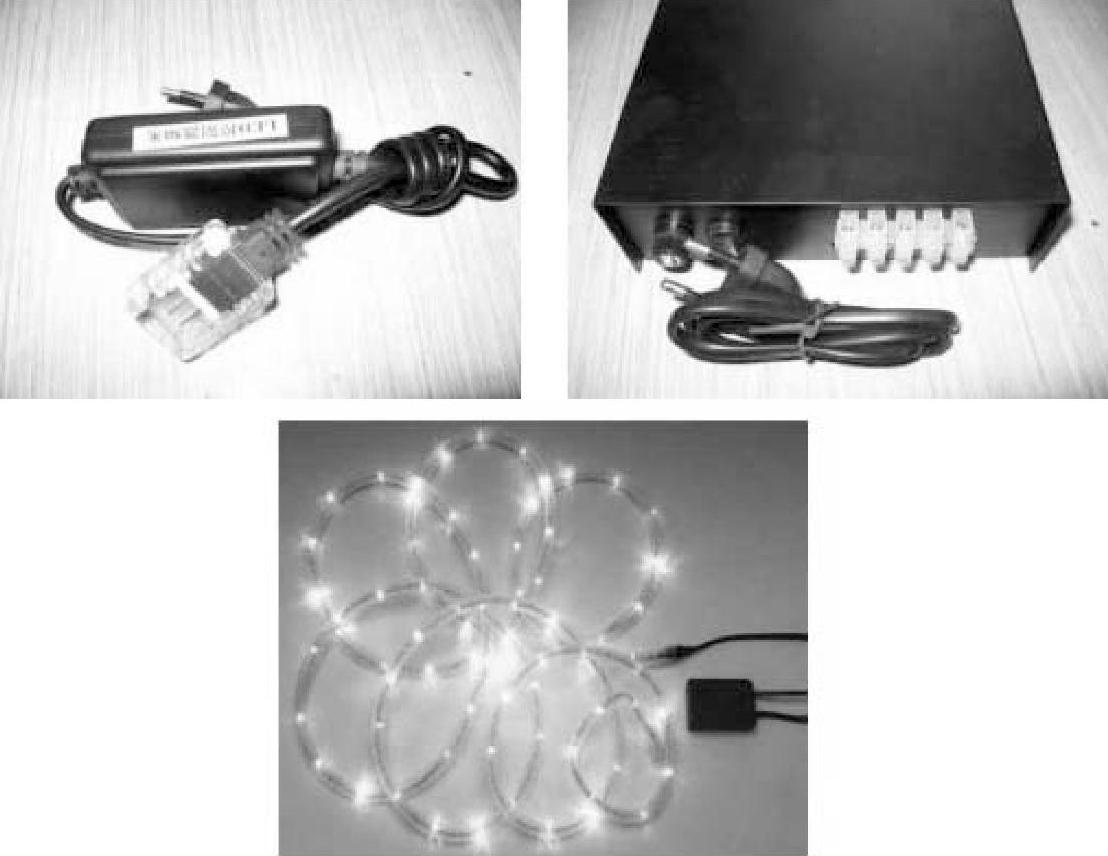

图7-7 LED彩虹管控制器
圆二线彩虹管插头有两根线，其中一根是公共线。控制器后面有4个连接端子，其中不同颜色的那一根就是控制器的公共线，灯带插头公共线与控制器公共线连接在一起，其他几根线可以随意连接起来。如果没亮，那就是没有找对公共线。LED彩虹管采用注塑防水式前尾插头，可以任意延接多套或一定长度使用，其连接方法及步骤见表7-4。扁形彩虹管的连接方法见表7-5。
表7-4 圆形LED彩虹管安装连接
表7-5 扁形彩虹管的连接方法
(https://www.chuimin.cn)
进行LED彩虹管安装应注意以下问题：
① 安装前，应实地测量，以便计算长度。其长度不能超出控制器额定最大控制长度。
② 剪断彩虹管时，只能在印有剪刀标记处剪（一般为1～2m），否则将引起一个单元不亮。将彩虹管向一侧弯曲，露出2～3mm铜线，并用剪钳剪干净，不得留有毛刺，避免短路，烧毁控制器。
③ 不要在安装或装配灯带过程中通电源，只有接驳，安装好且正确的情况下才能接通电源。寒冷气温下安装LED灯带，可先通电几分钟，使灯身变软，易于弯曲，然后再断电安装。
④ 安装及使用过程中，请勿用重物体敲打灯管以及摔击振动。
⑤ 灯管尾端在用尾塞套住前必须用胶水粘牢。
⑥ 只有规格相同、电压相同的两段灯管才能相互串接，串接总长度不可超过最大许可用长度。各接口必须牢固，无短路隐患；户外安装时，各接口处必须用玻璃胶或其他适当方法密封接口处，保证各接口处进水。
⑦ 安装固定，不能使用铁丝等金属材料紧扎灯管，以免铁丝陷入灯管内，造成短路，烧毁灯管。
⑧ 电源电压应与彩虹管所标示一致，并安装适当保险装置。
