粗轧机带钢宽度AWC控制液压阀台优化
【摘要】：AWC液压阀台是带钢宽度AWC控制液压系统中较重要的组成部分，它主要的功能是对带钢宽度实现自动控制。AWC控制机构主要有两个AWC液压缸和一个平衡缸所组成，如图9-14所示。图9-14 AWC控制机构图9-15 AWC液压缸控制液压原理表9-1 元件控制动作注：1表示电磁阀得电，0表示电磁阀失电，+%、-%、0%表示伺服阀控制的参考值。
AWC液压阀台是带钢宽度AWC控制液压系统中较重要的组成部分，它主要的功能是对带钢宽度实现自动控制。
AWC液压阀台的功能是通过液压缸来控制立辊，最终实现对带钢的自动宽度控制。AWC控制机构主要有两个AWC液压缸和一个平衡缸所组成，如图9-14所示。液压阀台通过对三个液压缸的控制来实现立辊打开、立辊关闭、立辊快开三个动作。AWC液压缸控制原理如图9-15所示。元件的控制动作见表9-1。从图表中可以看出：立辊打开时平衡缸有杆腔进液压油，此时两个AWC液压缸在此过程中通过伺服阀控制打开；立辊关闭时平衡缸无杆腔进油，AWC液压缸在此过程中通过伺服阀控制关闭。立辊快开有两种快开的控制模式，一种是不带伺服的控制模式，立辊的快开主要靠中间的平衡缸拉着两侧的AWC液压缸打开，此时AWC液压缸的油通过编号为AWC-1电磁阀控制的溢流阀流回油箱；另外一种是带伺服的控制模式，此种模式是在立辊快开过程中，AWC通过伺服阀控制自动打开，不需要靠平衡缸的拉力，所以带伺服阀的快开速度远大于不带伺服阀的快开。

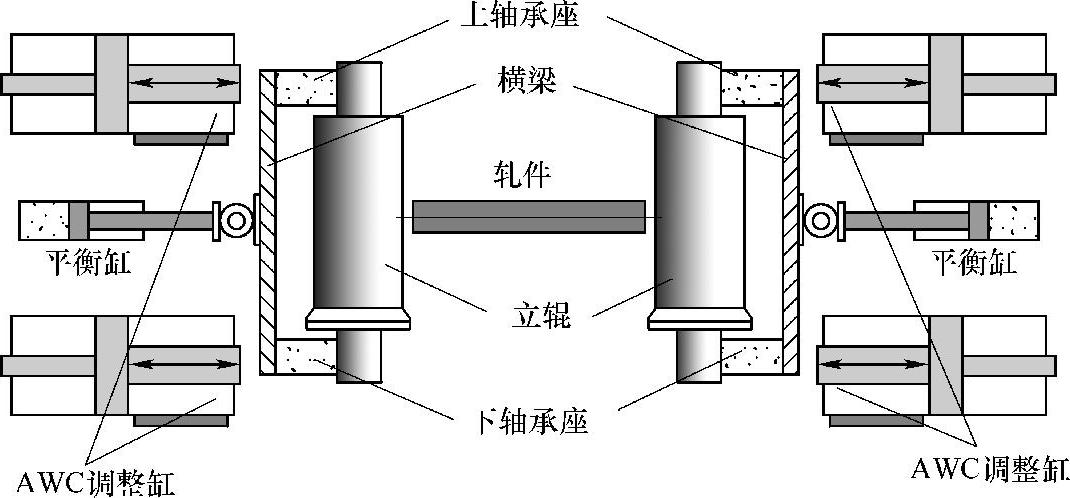

图9-14 AWC控制机构
(https://www.chuimin.cn)

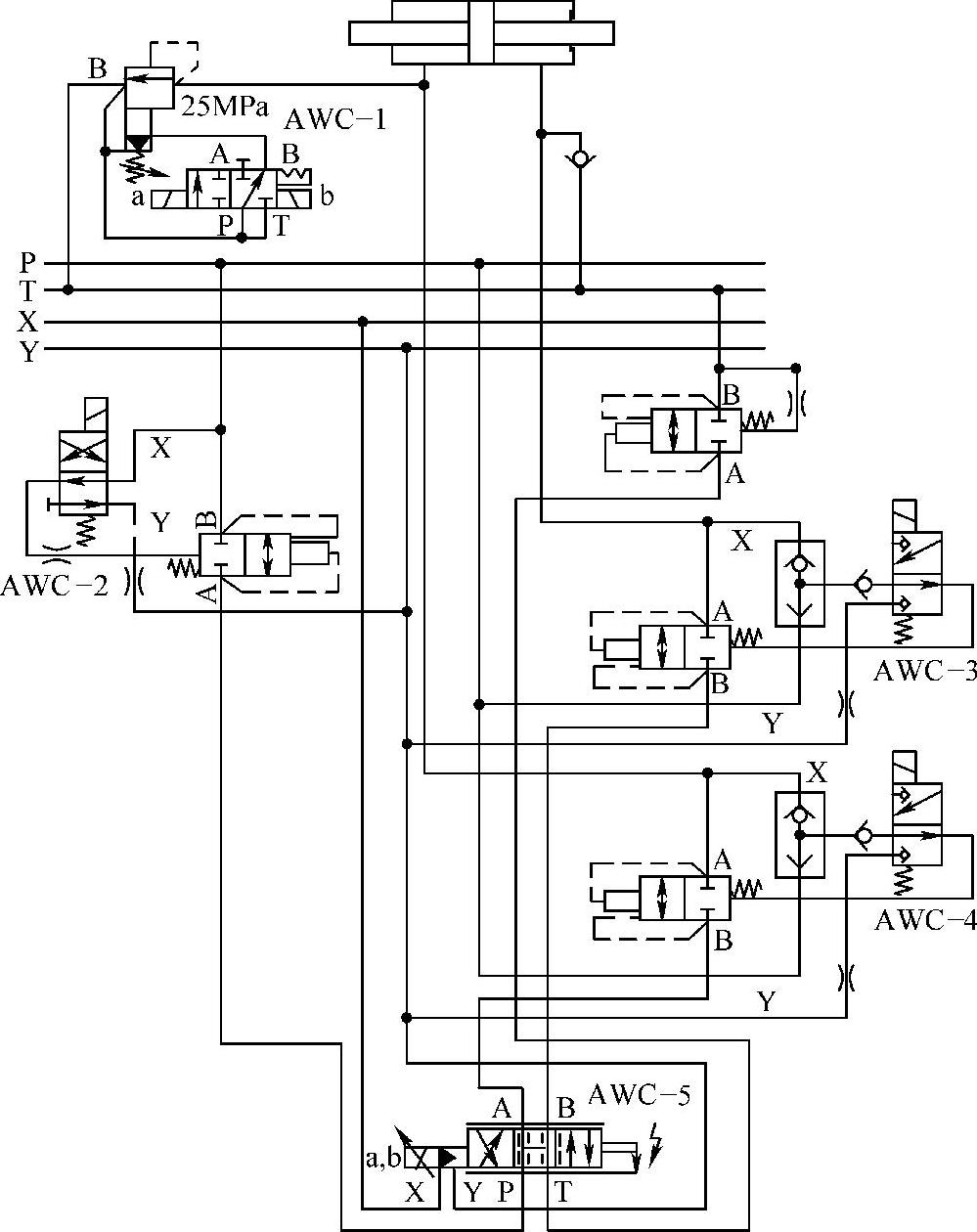

图9-15 AWC液压缸控制液压原理

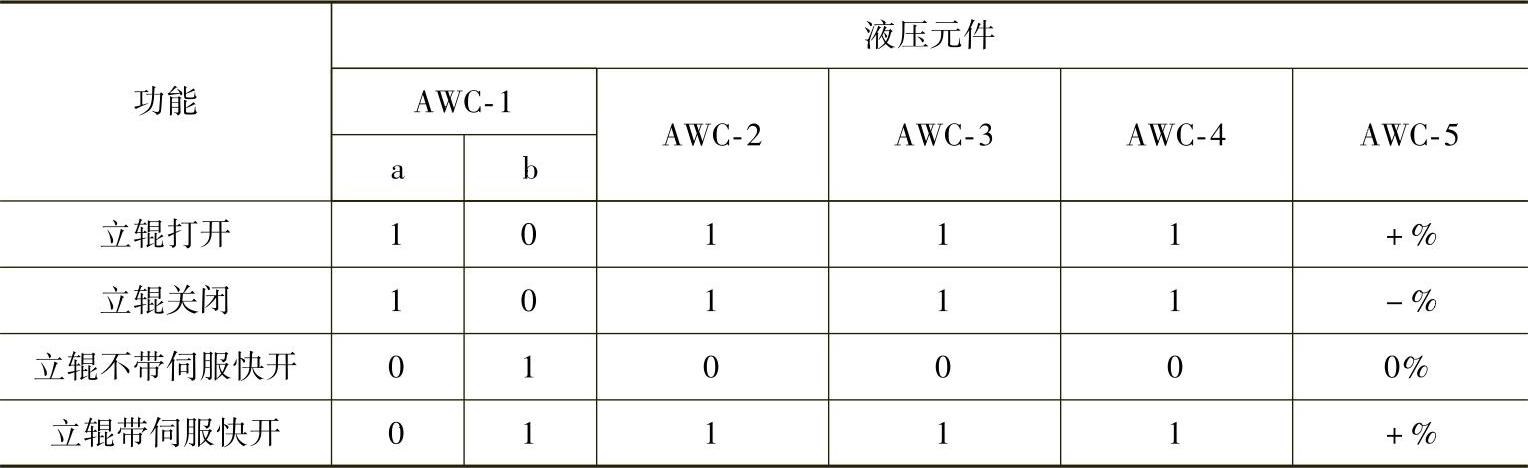

表9-1 元件控制动作
注：1表示电磁阀得电，0表示电磁阀失电，+%、-%、0%表示伺服阀控制的参考值。
