线性尺寸的未注公差如何确认？
【摘要】：表2-18倒圆半径与倒角高度尺寸的极限偏差的数值3.线性尺寸的一般公差的表示方法线性尺寸的一般公差主要用于较低精度的非配合尺寸。采用国家标准规定的一般公差时，在图样上的尺寸后不注出极限偏差，而是在图样的技术要求或有关文件中，用标准号和公差等级代号作出总的表示。
国家标准GB/T1804—2000《一般公差 未注公差的线性和角度尺寸的公差》是等效采用国际标准ISO2768—1：1989《一般公差 第1部分：未注公差的线性和角度尺寸的公差》，对GB/T1804—1992《一般公差 线性尺寸的未注公差》和GB/T11335—1989《未注公差角度的极限偏差》进行修订的一项标准。
1.线性尺寸一般公差的概念
线性尺寸的一般公差是在车间普通工艺条件下，机床设备一般加工能力可保证的公差。在正常维护和操作情况下，它代表车间一般加工的经济加工精度。
采用一般公差的尺寸和角度，在正常车间精度保证的条件下，通常可不检验。
应用一般公差，可简化图样，使图样清晰易读。由于一般公差不需在图样上进行标注，则突出了图样上的注出公差的尺寸，从而使人们在对这些注出尺寸进行加工和检验时给予应有的重视。
2.国家标准的有关规定
线性尺寸的一般公差规定有4个公差等级。从高到低依次为精密级、中等级、粗糙级和最粗级，分别用字母f、m、c和v表示。而对尺寸也采取了大的分段。线性尺寸的未注极限偏差的数值见表2-17，这4个公差等级分别相当于IT12、IT14、IT16和IT17。

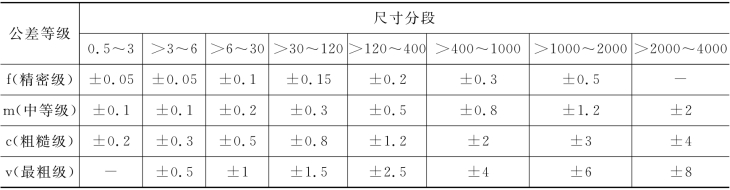

表2-17 线性尺寸的未注极限偏差的数值（单位：mm）
由表2-17可见，不论孔和轴还是长度尺寸，其极限偏差的取值都采用对称分布的公差带，因而与旧国家标准相比，使用更方便，概念更清晰。标准同时也对倒圆半径与倒角高度尺寸的极限偏差的数值做了规定，如表2-18所示。

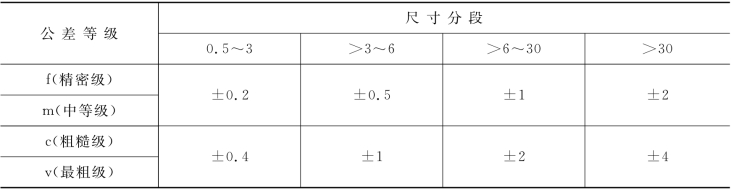

表2-18 倒圆半径与倒角高度尺寸的极限偏差的数值（单位：mm）
3.线性尺寸的一般公差的表示方法
线性尺寸的一般公差主要用于较低精度的非配合尺寸。当功能上允许的公差等于或大于一般公差时，均应采用一般公差。
采用国家标准规定的一般公差时，在图样上的尺寸后不注出极限偏差，而是在图样的技术要求或有关文件中，用标准号和公差等级代号作出总的表示。
例如，选用中等级时，表示为GB/T1804—m；选用粗糙级时，表示为GB/T1804—c。
任务实施
如图2-11所示，尾座在车床上的作用是与主轴顶尖共同支承工件，承受切削力。尾座工作时，转动手柄11，通过偏心机构，将尾座夹紧在床身上，再转动手轮9，通过丝杠5、螺母6，使套筒3带动顶尖1向前移动，顶住工件，最后转动手柄21，使夹紧套20靠摩擦夹住套筒，从而使顶尖的位置固定。
尾座部件有关部位的配合的分析和选择说明列于表2-19。

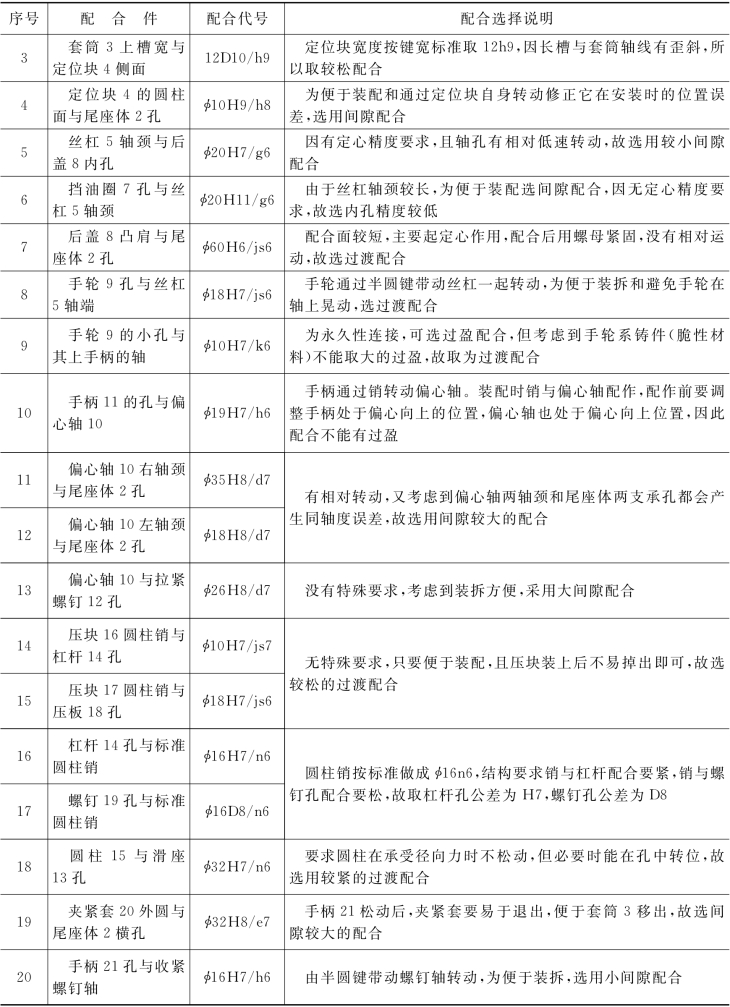

表2-19 车床尾座的有关配合及其选择说明

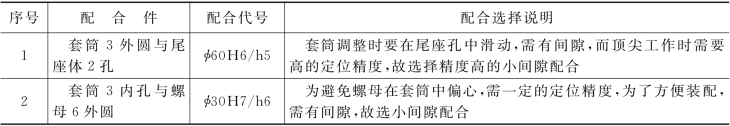

续表
