鸟巢空间曲线图的设计方案
【摘要】：任务描述用草绘曲线、旋转、镜像等曲线创建方法构建如图3-1-1所示鸟巢的空间曲线。空间曲线的旋转需要一根旋转轴，所以在做旋转前需要建基准轴，此基准轴垂直于底部，位于图形的正中间。图3-1-9创建基准轴A-1步骤4通过“旋转”命令将第一条空间曲线绕A-1旋转180°，得到空间曲线二，具体操作如下所述。图3-1-15创建基准平面DTM3步骤2草绘空间曲线三，在选择草绘平面时选择刚新创建的DTM3，然后再进行草绘空间曲线的操作。
任务描述
用草绘曲线、旋转、镜像等曲线创建方法构建如图3-1-1所示鸟巢的空间曲线。

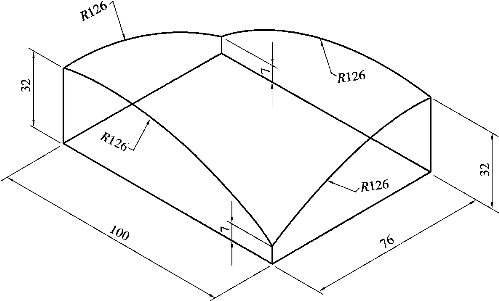

图3-1-1 鸟巢空间曲线
任务实施
一、新建进入实体建模模块
步骤 选择“新建”→选择“零件”模块→输入公用名称“3-1-1”→将“使用缺省模板”的钩去掉→单击“确定”，如图3-1-2所示。进入实体建模模块。

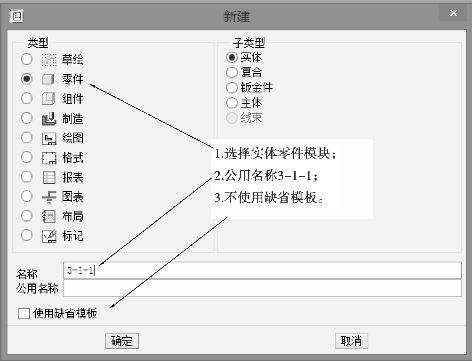

图3-1-2 “新建”对话框
二、进入草绘模块
步骤1 鼠标左键点选“草绘”命令，如图3-1-3所示。
图3-1-3 “草绘”工具
步骤2 在弹出的草绘对话框中选FRONT面作为绘图平面，其他默认，单击“确定”，如图3-1-4所示，进入草绘模块。
图3-1-4 “草绘”对话框
三、草绘第一条空间曲线

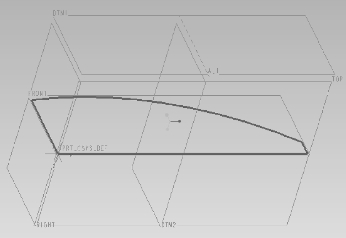

步骤 在FRONT面上绘制第一个截面草图，如图3-1-5所示，完成后打“√”，退出草绘模块，重新回到实体建模界面，打开基准平面，在缺省视图看第一条空间曲线，如图3-1-6所示。

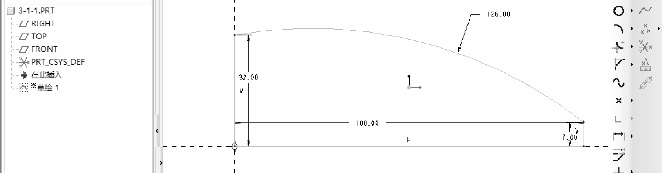

图3-1-5 草绘曲线
图3-1-6 第一条空间曲线
四、创建第二条空间曲线（第一条曲线的对面曲线）
创建第二条空间曲线的方法有很多，可以类似创建第一条空间曲线那样，直接草绘曲线，也可以用编辑命令来进行创建，下面以编辑命令中的旋转为例进行说明。
空间曲线的旋转需要一根旋转轴，所以在做旋转前需要建基准轴，此基准轴垂直于底部，位于图形的正中间。
要做基准轴就先要做基准面，所以在图形横、竖两个方向的正中间各建一个基准面，两个基准平面的交线就是基准轴的所在位置。
步骤1 通过平移创建基准平面，操作步骤如图3-1-7所示。完成基准面DTM1。注意输入距离-76/2，说明创建的基准平面位于76的中间，负号表明移动方向向后。
图3-1-7 创建基准平面
步骤2 用类似的方法创建基准平面DTM2，如图3-1-8所示，完成另一方向基准平面的创建。

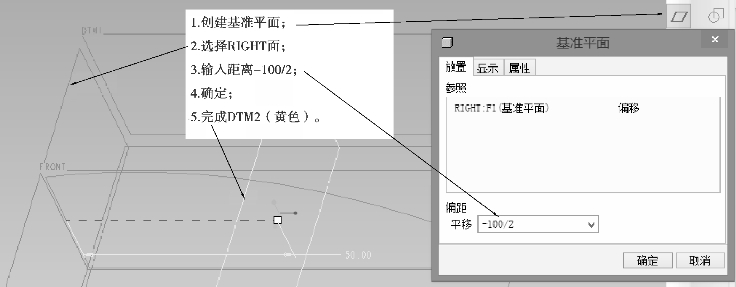

图3-1-8 基准平面创建对话框
步骤3 创建基准轴，采用穿过基准平面DTM1和DTM2的方式创建基准轴A-1，具体操作如图3-1-9所示。

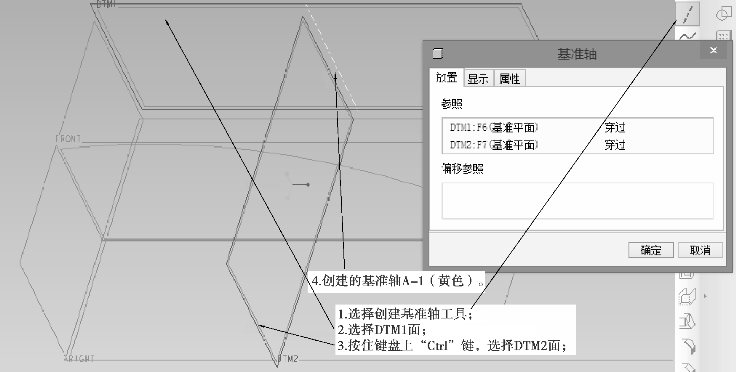

图3-1-9 创建基准轴A-1
步骤4 通过“旋转”命令将第一条空间曲线绕A-1旋转180°，得到空间曲线二，具体操作如下所述。
①选择空间曲线一，方法：鼠标左键点选整条空间曲线，移开鼠标，此时曲线为浅红色，如图3-1-10所示。再次选择该曲线，曲线呈现红色，如图3-1-11所示。
②“复制”曲线、“选择性粘贴”曲线，操作如图3-1-12所示，弹出对话框如图3-1-13所示。
③在选择性粘贴仪表盘处选择“旋转”，旋转轴选A-1，输入旋转角度180°，在选项处将“隐藏原始几何”前的“√”去掉，操作如图3-1-13所示，完成后如图3-1-14所示。
图3-1-10 首次选择空间曲线
图3-1-11 再次选择空间曲线

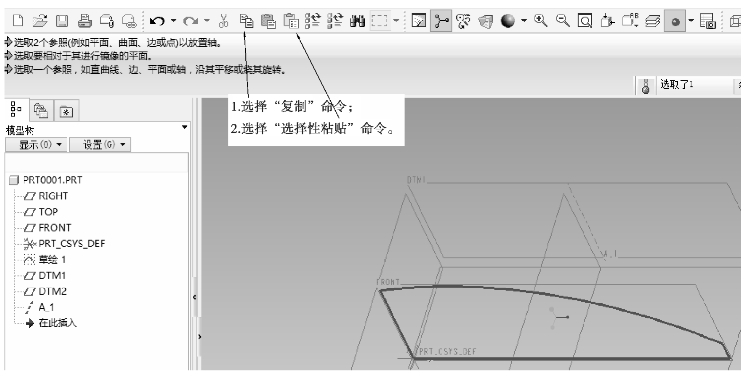

图3-1-12 复制、粘贴曲线

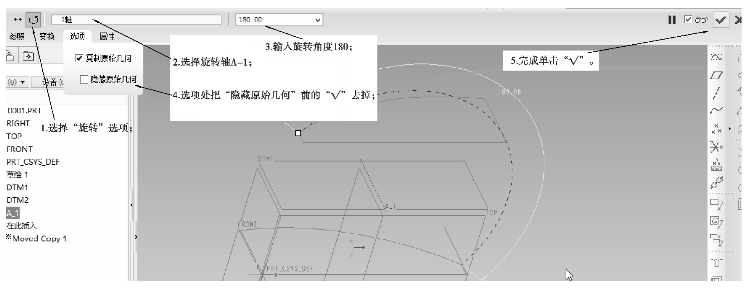

图3-1-13 粘贴曲线选项

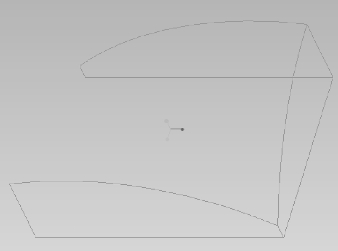

图3-1-14 完成粘贴曲线
五、草绘第三条空间曲线（右侧空间曲线）
按照前面第三、第四步方法，草绘空间曲线三。在草绘曲线前需要先创建基准平面，步骤如下所述。

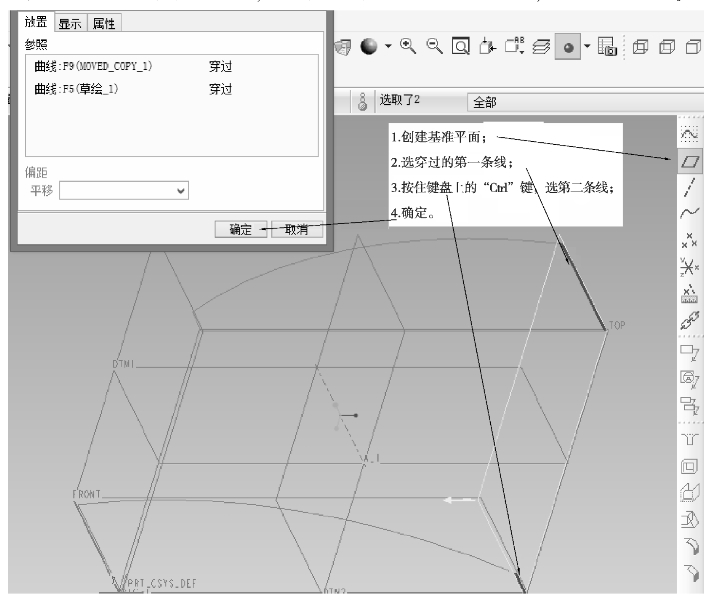

步骤1 创建基准平面DTM3，通过穿过两条轴发方法创建DMT3，如图3-1-15所示。
图3-1-15 创建基准平面DTM3
步骤2 草绘空间曲线三，在选择草绘平面时选择刚新创建的DTM3，然后再进行草绘空间曲线的操作。为了不让线条重复，草绘时只画R126的圆弧及一段直线。圆弧左右端点采用“参照”的方法获得，“参照”方法见加油站。完成效果图如图3-1-18所示。
加油站：
如何在草绘时添加“参照”图素。
①单击菜单栏“草绘”→“参照”，如图3-1-16所示，在弹出的对话框中进行添加“参照”。

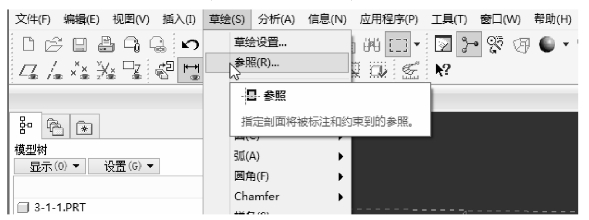

图3-1-16 参照命令
②如图3-1-17所示，在弹出的对话框中进行添加参照图素操作，这一操作可以添加参照也可以删除参照，参照出来的图素就能方便地在草绘过程中捕捉到了。参照时，如果不容易选择点，可以转到空间视图来进行选择。

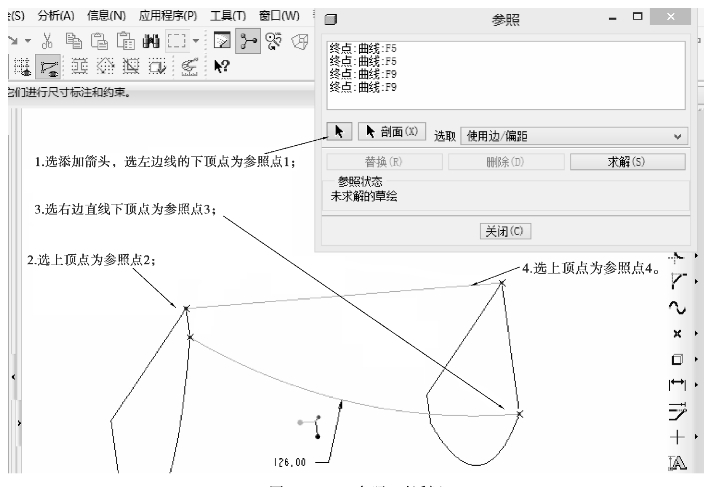

图3-1-17 “参照”对话框
完成效果图如图3-1-18所示。
图3-1-18 完成效果图
六、创建第四条空间曲线
第四条空间曲线的创建方法同样采用编辑命令中的“旋转”来进行创建，其方法步骤参照前面第四步里面的“旋转”命令来完成。
步骤1 选择旋转曲线→“复制”→“选择性粘贴”，具体操作如图3-1-19所示。
图3-1-19 复制、粘贴命令
步骤2 完成旋转相关设置，旋转角度180°，不隐藏原始几何，如图3-1-20所示。最后完成效果图如图3-1-21所示。

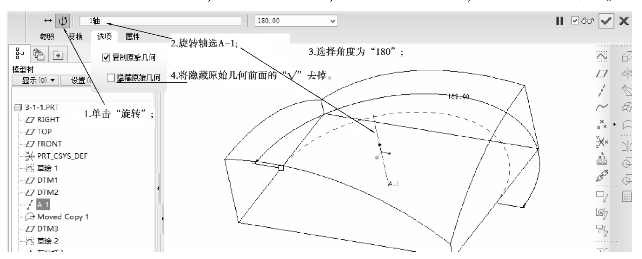

图3-1-20 选择性粘贴命令
图3-1-21 完成后效果图
任务拓展
创建曲线的方法有很多，上面介绍的是较为常用的方法之一——“草绘”曲线，下面再介绍几种常用的创建曲线的方法。
一、经过点创建曲线
1.创建样条曲线
步骤1 自由创建一个四方体200×100×50，单击“创建曲线”→“经过点”→完成，如图3-1-22所示。
图3-1-22 曲线创建
步骤2 完成后弹出新的对话框，选择“样条”→选择“通过点”，如图3-1-23所示。单击“完成”→单击“确定”，完成效果图如图3-1-24所示。
图3-1-23 样条曲线创建
图3-1-24 完成效果图
2.创建直线，等半径过渡
在图3-1-24的基础上将样条曲线删除。重复上面步骤1，在弹出的对话框中选择“单一半径”→选择要通过的点，选到第三个点时在弹出的对话框中输入折弯半径，如图3-1-25所示。输入完成后继续往下选点，直至完成，完成效果图如图3-1-26所示。
3.创建直线，非等半径过渡

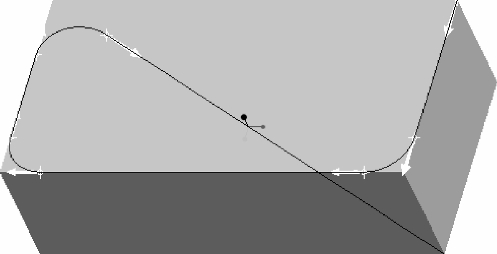

在图3-1-26的基础上将曲线删除。重复上面步骤1，在弹出的对话框中选择“多重半径”→选择要通过的点，选到第三个点时在弹出的对话框中输入折弯半径，如图3-1-27所示。
继续选择要通过的下一个点，选择“新值”，在弹出的对话框中输入折弯半径“10”，打“√”，如图3-1-28所示。然后再选择下一个要通过的点，选择“新值”，在弹出的对话框中输入折弯半径“5”，打“√”，如此类推，直至完成，完成效果图如图3-1-29所示。

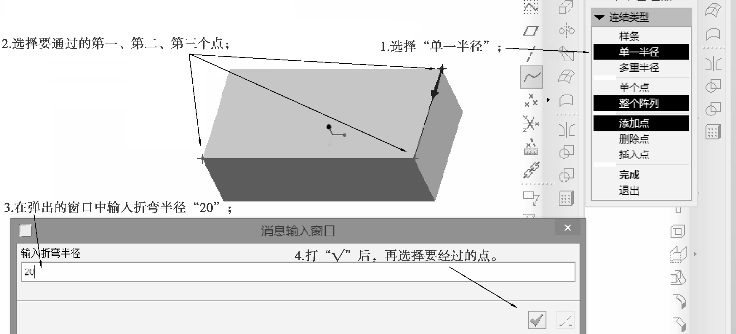

图3-1-25 单一半径曲线
图3-1-26 完成效果图(https://www.chuimin.cn)
图3-1-27 多重半径曲线
图3-1-28 多重半径值设定
图3-1-29 完成效果图
二、曲面求交做线
使用曲面拉伸命令，注意，在进入拉伸命令后，选择“曲面”选项，如图3-1-30所示。
图3-1-30 拉伸曲面选项
先在TOP面画样条曲线，然后进行拉伸，完成后如图3-1-31所示。在FRONT面画样条曲线，进行两侧拉伸，完成后如图3-1-32所示。

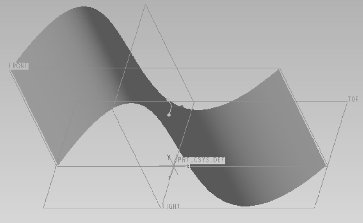

图3-1-31 拉伸曲面一
图3-1-32 拉伸曲面二
选定曲面1、2，选择菜单栏中“编辑”→“相交”，如图3-1-33所示，完成后的空间曲线如图3-1-34所示。

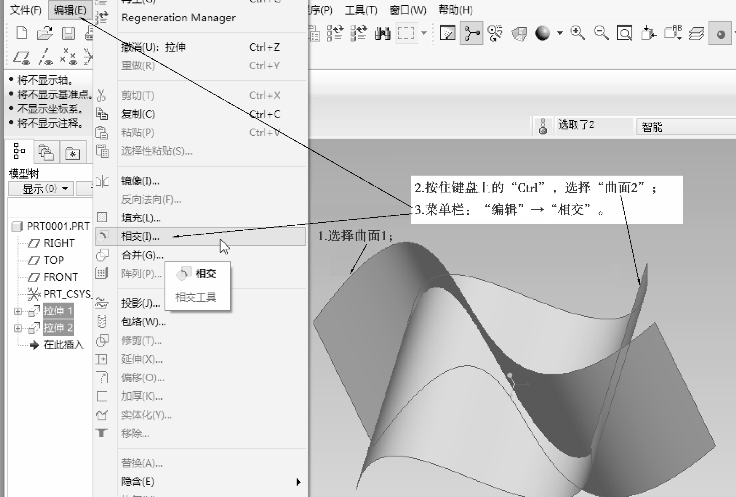

图3-1-33 曲面相交
图3-1-34 相交曲线效果
三、投影曲线

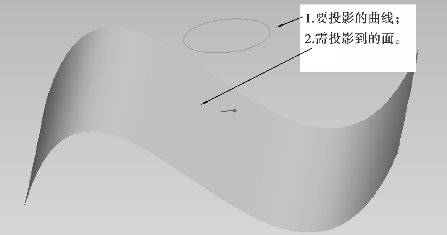

在FRONT面草绘一条样条曲线，双侧拉伸，完成一个面。在该面上方做一圆，如图3-1-35所示，将圆投影到曲面上。
图3-1-35 投影曲线
步骤1 选择要投影的曲线→“编辑”→“投影”，如图3-1-36所示。

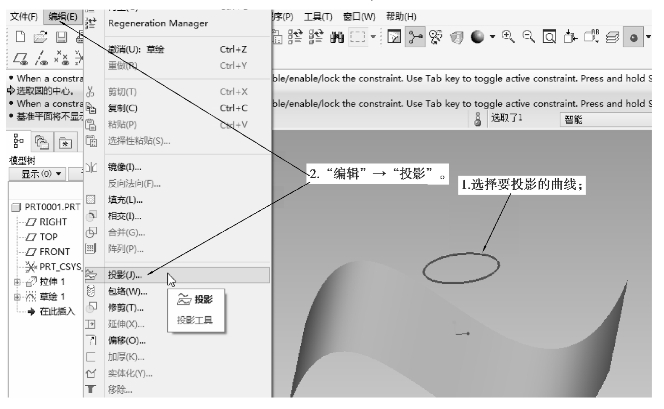

图3-1-36 投影命令
步骤2 选择投影曲面，完成投影。相关投影设置如图3-1-37所示。

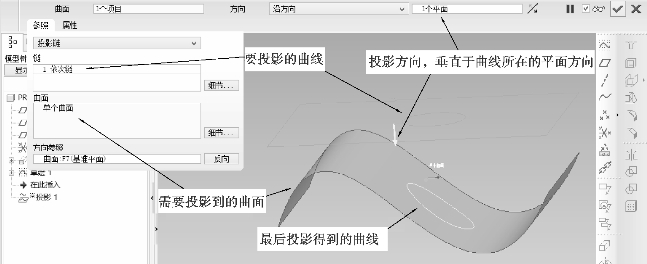

图3-1-37 曲线投影选项
投影曲线是利用光学的原理，即光线沿着投影方向照射曲线，在投影面上形成曲线的影子，这个影子就是投影得到的曲线，该曲线的长度与原曲线的长度一般情况下都是不相同的。
四、包络曲线
包络曲线的构图原理如同将一根绳子绕在一个曲面上，在曲面上形成的这个曲线就是包络做出来的曲线。
如图3-1-38所示，将一根直线包络在一个圆柱上，完成后如图3-1-39所示。方法：选择要投影的曲线→“编辑”→“投影”，如图3-1-40所示。

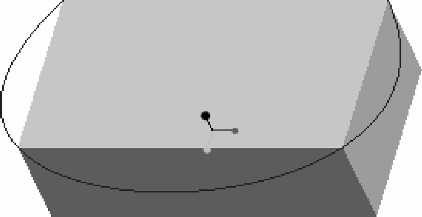

图3-1-38 包络曲线
图3-1-39 包络效果
步骤 选择要投影的曲线→“编辑”→“投影”，如图3-1-40所示。

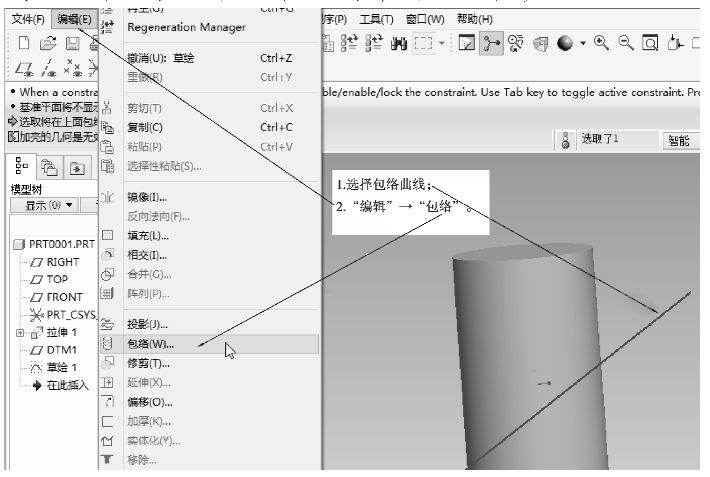

图3-1-40 包络命令
五、曲线求交
两条曲线，分别位于两个相互垂直的平面上，通过“曲线相交”命令可得出一条新的曲线的方法。
在一个100×100×50的长方体上，上面是一个直径为40的圆，正面是一个直径为40的半圆，位置均处于中间，如图3-1-41所示。通过曲线求交命令，得出空间曲线，完成后原来的空间曲线1、2都已经被隐藏，可以在模型树中重新找到，如图3-1-42所示。
该空间曲线是怎样获得的呢？其实相当于给上面的圆做了一个上下拉伸曲面，前面的半圆也是做了一个前后拉伸曲面，这两个曲面相交得到的曲线。具体操作如图3-1-43所示。

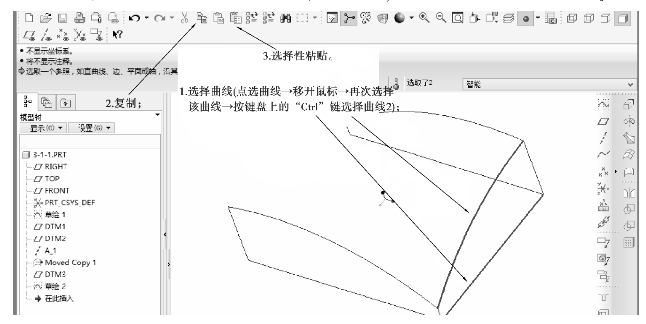

步骤 选择“曲线1”→按键盘上的“Ctrl”键，选择曲线2→“编辑”→“相交”。

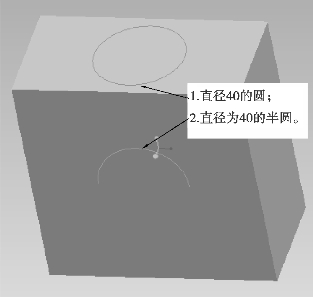

图3-1-41 求交的两条曲线

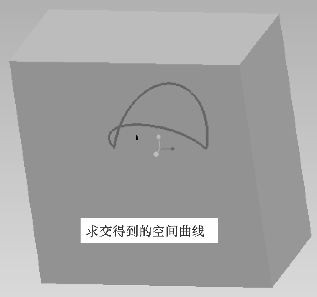

图3-1-42 求交后效果图
图3-1-43 曲线相交命令
六、曲线偏移
曲线偏移是指将曲线或者曲面的边界线进行偏移，得到新的曲线的方法。
如图3-1-44所示，把曲面其中一条边界线进行偏移，得到新的曲线，如图3-1-45所示。

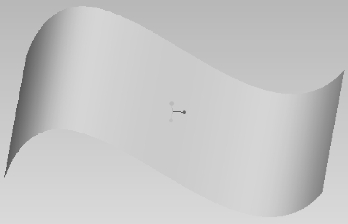

图3-1-44 曲面效果图

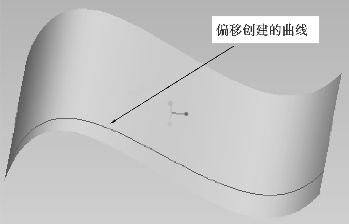

图3-1-45 偏移曲线效果

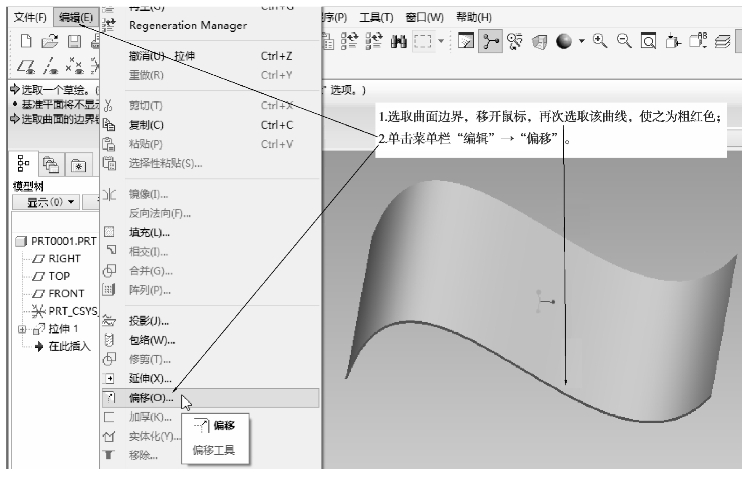

步骤1 选取曲面边界→移开鼠标→再次选取该曲线（此时曲线为粗红色）→“编辑”→“偏移”，如图3-1-46所示。
图3-1-46 选取曲线
步骤2 输入偏移位置、距离等相关参数，如图3-1-47所示。
七、曲线复制
曲线复制是指把实体或者曲面的边界复制出来，形成曲线的方法。
如图3-1-48所示，将曲面其中一条边界线进行复制，得到新的曲线，如图3-1-49所示。
图3-1-47 曲线偏移选项
图3-1-48 复制前
图3-1-49 复制的曲线
步骤 选取曲面边界→移开鼠标→再次选取该曲线（此时曲线为粗红色）→“复制”→“粘贴”→完成，如图3-1-50所示。
图3-1-50 复制、粘贴命令
八、曲线修剪
对曲线进行修剪的工具有很多，可以是基准点，也可以是曲线或者平面。但其操作方法都大同小异，下面以使用基准点对曲线进行修剪为例给大家介绍曲线的修剪方法。

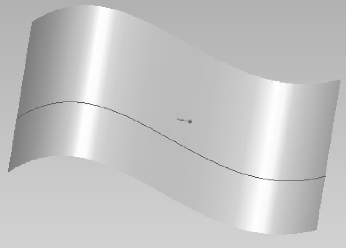

如图3-1-51所示，曲线是曲面上的任意一段曲线，在曲线的1/2位置处加一个点，如图3-1-52所示。
图3-1-51 要修剪的曲线
图3-1-52 修剪后的曲线

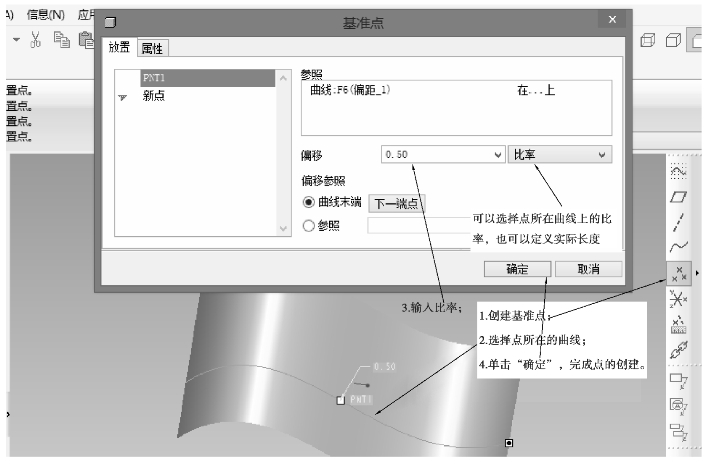

步骤1 单击“基准点”→选择“曲线”→输入比率“0.50”→单击“确定”，如图3-1-53所示。
图3-1-53 创建基准点
步骤2 选择要修剪的曲线→单击“修剪”工具→选择要保留的边（黄色箭头表示要保留的边，修剪需要保留的边有3种选择，分别为点的左侧、右侧及双侧，双侧的意思是剪断，但不删除任何侧），如图3-1-54所示。

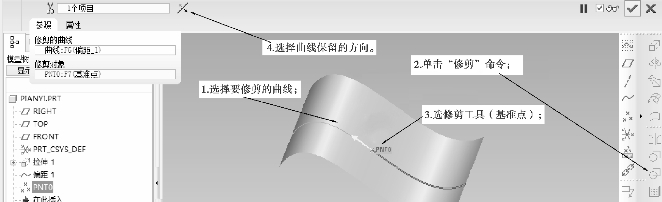

图3-1-54 曲线修剪命令
以上是使用基准点对曲线进行修剪的方法介绍。需要注意的是修剪后曲线保留部分的选择，可以重复单击“保留侧”按钮，调整要保留的曲线，直至达到用户想要的效果。修剪后曲线的保留有3种情况，分别是左、右及双侧。所需要的部分由黄色部分显示。利用曲线或面对曲线进行修剪的方法类似，在这里就不一一介绍了，请读者自行操作。
拓展练习

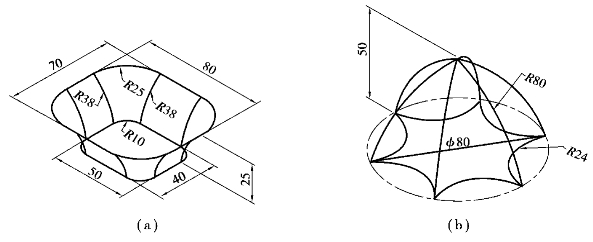

1.使用曲线造型，完成图3-1-55所示的空间曲线造型。
图3-1-55 练习1图
2.使用曲线创建等命令，完成图3-1-56所示造型图。
图3-1-56 练习2图
