使用VLOOKUP函数进行垂直查询，获取指定单元格区域的值
【摘要】：VLOOKUP是垂直查询函数，其主要功能是搜索指定单元格区域的第1列，然后返回该区域相同一行上任何指定单元格中的值。图6-98设置VLOOKUP参数步骤6：设置完成后，单击“确定”按钮，在C3单元格中输入要查询的姓名，即可显示查询结果，使用同样的方法为其他单元格添加相应的函数，如图6-99所示。
VLOOKUP（Lookup_value，Table_array，Col_index_num，[Range_lookup]）是垂直查询函数，其主要功能是搜索指定单元格区域的第1列，然后返回该区域相同一行上任何指定单元格中的值。
参数说明：Lookup_value必需的参数，查找目标，即要在表格或区域的第一列中搜索到的值；Col_index_num必需的参数，返回值的列数，即最终返回数据所在的列号。
Range_lookup可选参数，为一逻辑，决定查找精确匹配值还是近似匹配值。如果为1（TRUE）或被省略，则返回近似匹配值；也就是说，如果找不到精确匹配值，则返回小于Lookup_value的最大值。如果为0（FALSE），则只查找精确匹配值；如果找不到精确匹配值，则返回错误值N/A。
下面将介绍如何制作成绩查询表，具体操作步骤如下：
步骤1：继续“成绩统计表—素材.xlsx”的操作，单击“新工作表”按钮@，添加一个空白工作表，根据前面所介绍的方法创建一个如图6-94所示的表。
图6-94 创建表格

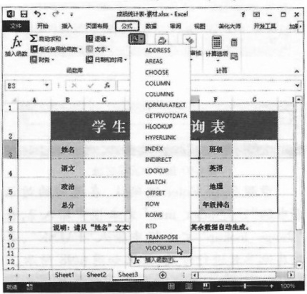

步骤2：在工作表中选择E3单元格，在“公式”选项卡“函数库”组中单击“查找与引用”按钮，在弹出的下拉列表中选择“VLOOKUP”选项，如图6-95所示。
图6-95 选择“VLOOKUP”选项

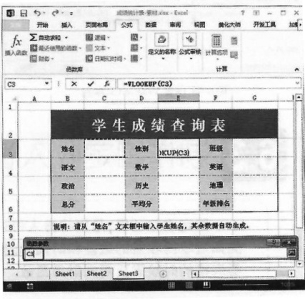

步骤3：在弹出的对话框中单击“Lookup_value”右侧的按钮
，在Sheet3工作表中选择C3单元格，如图6-96所示。
图6-96 选择C3单元格(https://www.chuimin.cn)

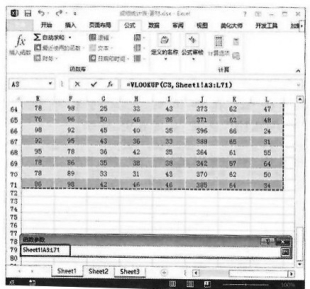

步骤4：按Enter键确认，在返回的对话框中单击“Table array”右侧的按钮匿，在Sheet1工作表中选择A3：L71单元格区域，如图6-97所示。
图6-97 选择单元格区域
步骤5：按Enter键确认，在返回的对话框中的“Col_index_num”文本框中输入2，在“Range_lookup”文本框中输入“FALSE”，并对其他参数进行修改，效果如图6-98所示。
图6-98 设置VLOOKUP参数
步骤6：设置完成后，单击“确定”按钮，在C3单元格中输入要查询的姓名，即可显示查询结果，使用同样的方法为其他单元格添加相应的函数，如图6-99所示。
图6-99 输入其他函数后的效果
◆提示
在参数Table_array指定的区域中：在第1列中查找与参数Lookup_value相同值的单元格，找到符合目标的单元格，取同一行其他列的单元格值，列号由参数Col_index_num指定，参数Range_lookup决定取值的精确度。
