数据分析与结论：上海白龙港污水处理厂提标工程成果

2025-09-30 理论教育版权反馈

【摘要】：监测数据包括三个方面：①围护墙顶垂直位移；②围护墙顶水平位移；③围护墙体深层水平位移（倾斜）。可以看出，在基坑降水、表层土开挖初期，围护墙顶水平位移向基坑内位移趋势明显。在后续底板、结构施工阶段，围护墙顶水平位移监测数据呈缓慢收敛趋势，而后逐渐趋于稳定状态。

监测数据包括三个方面：①围护墙顶垂直位移；②围护墙顶水平位移；③围护墙体深层水平位移（倾斜）。其中，Q64～Q67围护墙顶垂直位移监测点历时曲线如图3－64所示。可以看出，在开挖初期，围护因受土层变形摩擦，因此局部呈隆起状。随着基坑内土方的大量卸载，土体压力的释放和土体应力场的改变，围护最终表现为明显的隆起趋势，待垫层与底板浇筑完成后逐步有沉降趋势。围护墙顶垂直位移在结构施工阶段基本处于平稳状态。

pagenumber_ebook=130,pagenumber_book=118

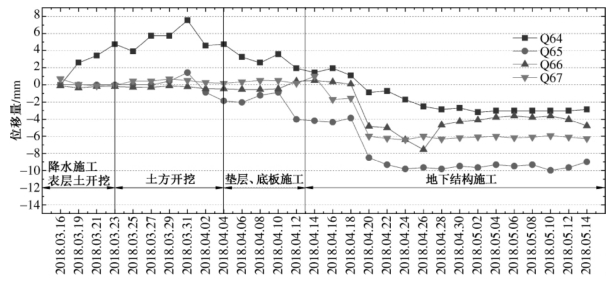

图3－64　Q64～Q67测点围护墙顶垂直位移变化曲线

围护墙顶水平位移监测点历时曲线如图3－65所示。可以看出，在基坑降水、表层土开挖初期，围护墙顶水平位移向基坑内位移趋势明显。在基坑大面积开挖过程中，随着基坑开挖深度的加深，围护墙顶位移变形在逐渐加大。在后续底板、结构施工阶段，围护墙顶水平位移监测数据呈缓慢收敛趋势，而后逐渐趋于稳定状态。

pagenumber_ebook=131,pagenumber_book=119

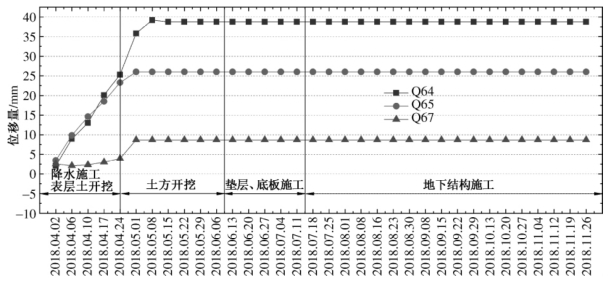

图3－65　测点Q64，Q65，Q67的围护墙顶水平位移变化曲线

基坑开挖施工期间墙体测斜变化曲线如图3－66—图3－68所示。可以看出，在基坑开挖阶段围护墙体向基坑内位移趋势非常明显。在垫层、底板施工形成后，围护墙体位移变形在逐渐减小。在后续结构施工期间，围护墙体变形在逐步减小并趋于稳定。

pagenumber_ebook=131,pagenumber_book=119

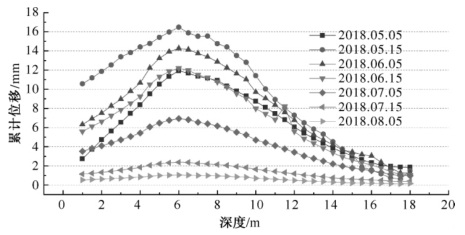

图3－66　测点CX61的围护墙体深层水平位移变化曲线

pagenumber_ebook=132,pagenumber_book=120 (https://www.chuimin.cn)

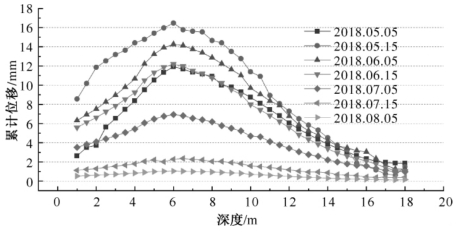

图3－67　测点CX67的围护墙体深层水平位移变化曲线

pagenumber_ebook=132,pagenumber_book=120

图3－68　测点CX69的围护墙体深层水平位移变化曲线

根据监测结果，可以得到如下结论：

（1）随着基坑开挖，围护结构由于基坑内土体卸载，坑内外土压力的平衡被打破，引起围护结构向坑内倾斜；

（2）墙体测斜数据显示，围护结构变形最大值一般位于开挖面以上结构顶部（测斜管口处），并且最大变形值随着开挖深度的增加而下移；

（3）围护结构变形一般在开挖到最后二层土至浇筑垫层期间变形最大，在底板、结构浇筑后一般情况下围护结构变形速率均能较快稳定；

（4）在整个施工过程中，围护结构顶部垂直、水平位移和深层水平位移（测斜）等指标符合设计及规范要求。

综上，本工程基坑开挖的施工质量达到了既定要求。
