降雨的特性可用降雨量、降雨历时、降雨强度、降雨面积及降雨中心位置等特征值来描述。

降雨量为一定时段内降落在地面上的总雨量，常以水层深度表示，以mm计。降雨量一般分为七级，见表2-1。

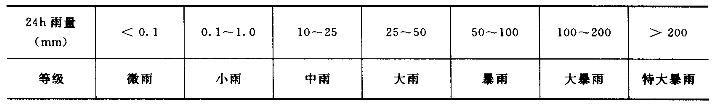

表2-1　降水量等级表

pagenumber_ebook=39,pagenumber_book=33

降雨历时指一次降雨过程所经历的时间，包括降雨过程中的短暂间歇在内，以min、h、d计。相应于某一降雨时段的雨量称为时段雨量，例如降雨时段为一日的雨量称为一日雨量。

降雨强度指单位时间内的降雨量，以mm/min或mm/h计。

降雨面积指降雨所笼罩的水平面积，以km2计。

降雨中心是指降雨笼罩面积上降雨量最为集中且范围较小的局部地点。

降雨在时间和空间上的分布特征，可用下列图线表示。

1.降雨量过程线

降雨量过程线是以时段降雨量为纵轴，以时段次序为横轴绘制成的图，常以直方图表示，如图2-6所示，时段的单位可根据需要选用min、h、d、月和年等。(www.chuimin.cn)

2.降雨量累积曲线

以时间为横坐标，以降雨开始到各时刻降雨量的累积值为纵坐标绘制的曲线，称降雨量累积曲线，如图2-7所示。在任一段时间内累积曲线的平均坡度就是该时段内的平均降雨强度，即，其中Δx为Δt时段内的降雨量。降雨量累积曲线上任一点切线的斜率即为该点相应时刻的瞬时降雨强度i，即i=dx/dt。

pagenumber_ebook=39,pagenumber_book=33

图2-6　降雨量过程线

pagenumber_ebook=39,pagenumber_book=33

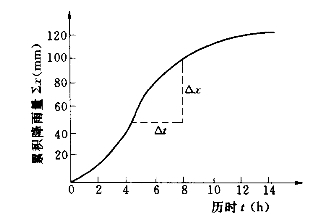

图2-7　降雨量累积曲线

pagenumber_ebook=40,pagenumber_book=34

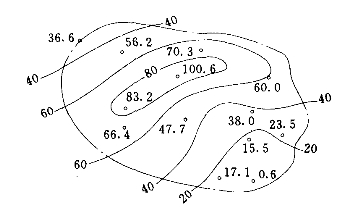

图2-8　降雨量等值线图

3.降雨量等值线图

降雨量等值线图是表示某一地区或流域的次降雨量或时段（如h、d、月、年等）降雨量地理分布的常用工具。它的作法是，在地形图上将各雨量站相同起迄时间内的时段雨量标注在相应的地理位置上，根据直线内插的原理，并考虑地形对降雨的影响，勾绘出等值线，如图2-8所示。
