常用印刷油墨复频谱色度图及光矢量变换色矢量复频谱色度理论解析
【摘要】：下面列出了12种油墨的复频谱颜色特征数值，如表9-1所示，绘制出该12种油墨的复频谱色度图，如图9-1到图9-12所示。以图9-2桃红油墨为例，复频谱色相值为25.3921°，它的矢端函数曲线包围的面积大部分在红色区域。复频谱色相与光的频率、波长相对应，而在CIELab色度系统中，其色相值没有上述对应关系。更为重要的是，如图9-7所示，中黄油墨的复频谱饱和度为39.5378，而CIE-Lab的饱和度高达109.8755。
建立在用红、绿、蓝三基色假说基础上的颜色科学还很年轻，而应用红、绿、蓝三色滤色照相分色的彩色印刷已经有100多年的历史。可以说彩色印刷是当今颜色科学技术应用得最早也是最重要领域之一。下面列出了12种油墨的复频谱颜色特征数值，如表9-1所示，绘制出该12种油墨的复频谱色度图，如图9-1到图9-12所示。

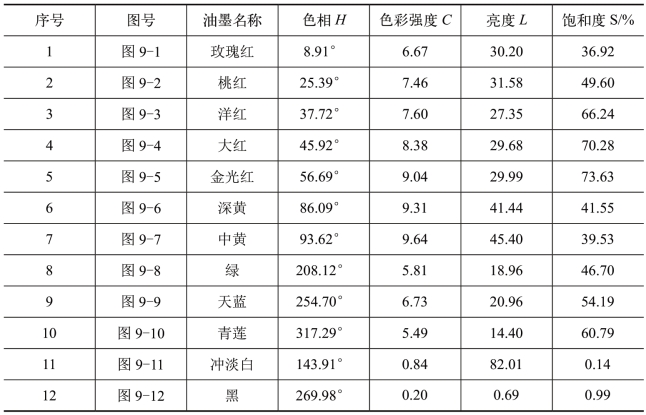

表9-1 12种油墨的复频谱颜色特征数值
图9-1 天津天女玫瑰红油墨复频谱色度图

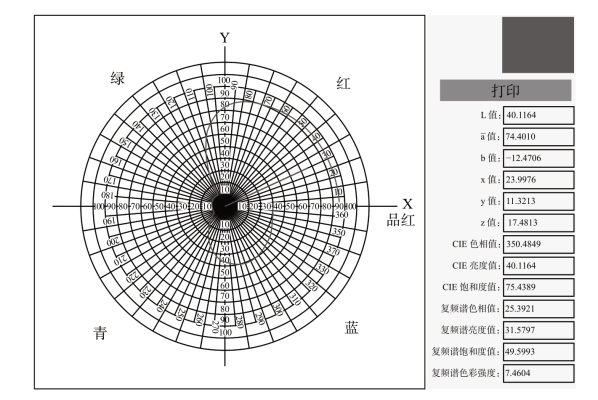

图9-2 天津东洋桃红油墨复频谱色度图
图9-3 天津东洋洋红油墨复频谱色度图

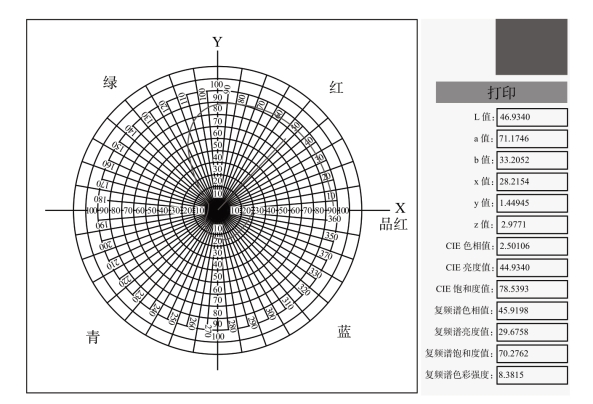

图9-4 天津东洋大红油墨复频谱色度图
图9-5 天津东洋金光红油墨复频谱色度图
图9-6 天津东洋深黄油墨复频谱色度图(www.chuimin.cn)

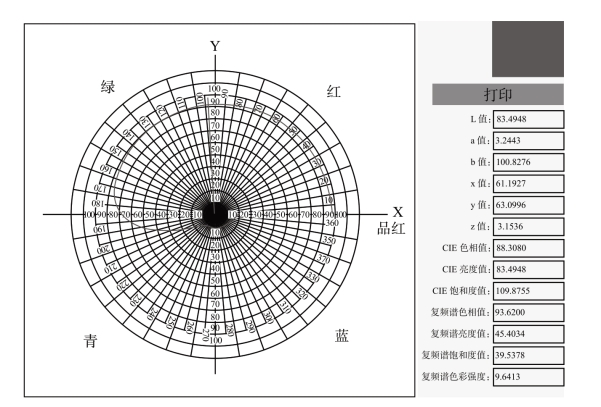

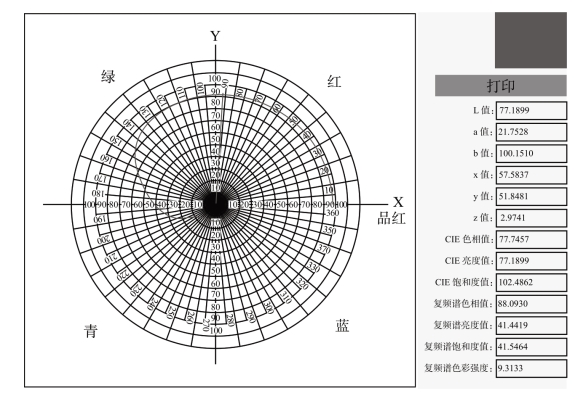

图9-7 天津东洋中黄油墨复频谱色度图

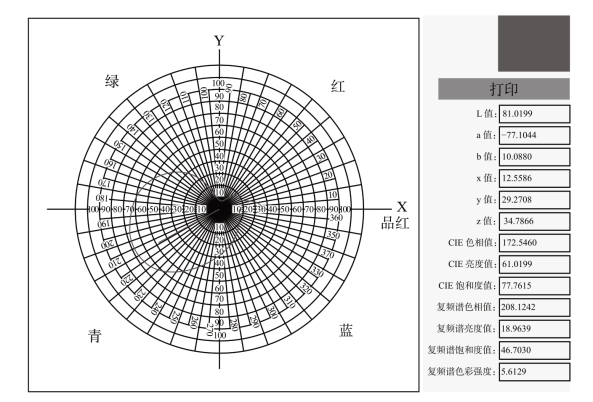

图9-8 天津东洋绿色油墨复频谱色度图

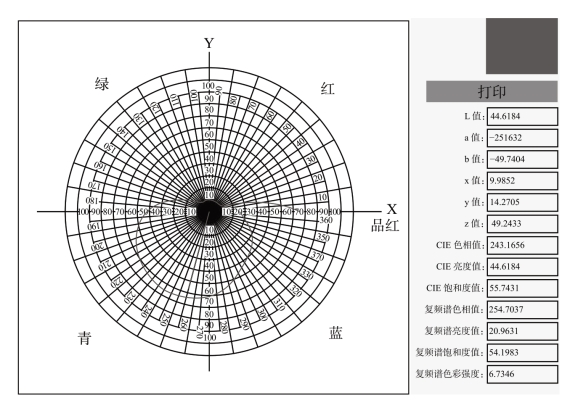

图9-9 天津东洋天蓝油墨复频谱色度图

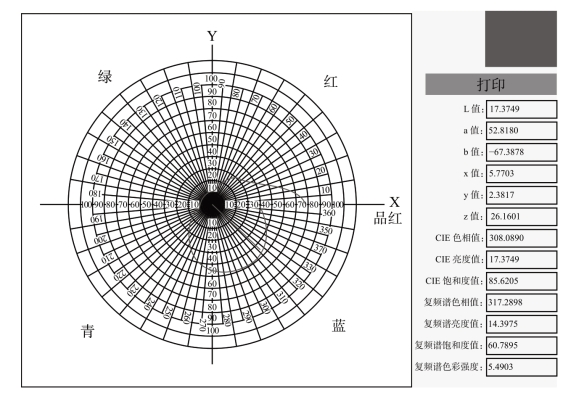

图9-10 天津东洋青莲油墨复频谱色度图

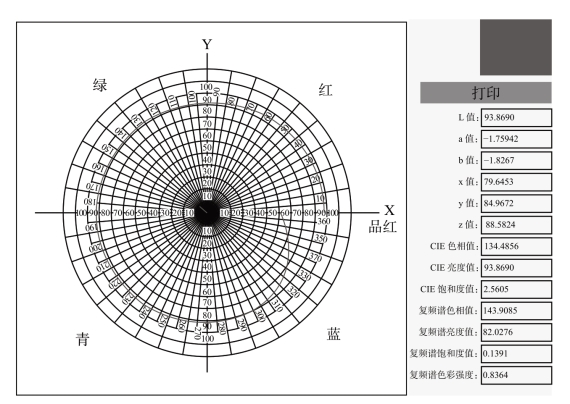

图9-11 天津东洋冲淡白油墨复频谱色度图

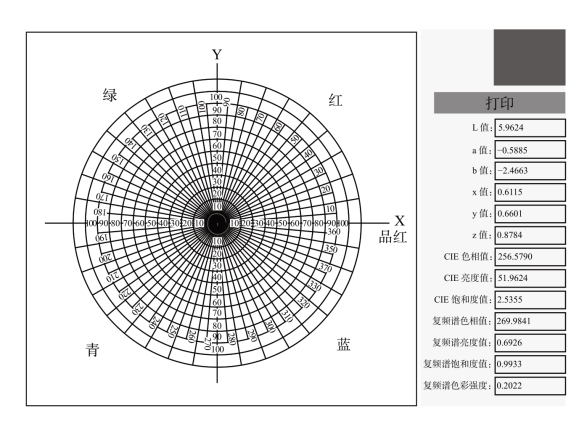

图9-12 天津天女黑色油墨复频谱色度图
上述图9-1至图9-12，不仅直观地将这些油墨的复频谱矢端函数曲线、亮度、色彩强度、色相、饱和度显示出来，还给出了CIE-Lab及CIE-XYZ的色度值。通过将CIE色度值与复频谱色度数值进行比较我们可以看到，CIE-Lab系统在颜色的均匀性方面有很大改进，但是与复频谱色度系统相比较，还存在一些不足。以图9-2桃红油墨为例，复频谱色相值为25.3921°，它的矢端函数曲线包围的面积大部分在红色区域。而在CIE-Lab色度系统中，其相位角（色相值）为350.4849°，处在蓝色区域。复频谱色相与光的频率、波长相对应，而在CIELab色度系统中，其色相值没有上述对应关系。更为重要的是，如图9-7所示，中黄油墨的复频谱饱和度为39.5378，而CIE-Lab的饱和度高达109.8755。众所周知，在CIE-XYZ系统里，只有落在光谱轨迹上的饱和度为最高，其值不超过100，若超过100，则无法从光学上给予合理的解释。
