激光打印机主要组成有供电系统、直流控制系统、接口系统、激光扫描系统、成像系统、搓纸系统等。

1.供电系统输出

高压主要用于激光器的供电；直流主要供给电机、传感器、控制芯片、CPU 等电路，电压一般为5 V、12 V 等。

2.直流控制系统

直流控制系统主要用来协调和控制打印机的各系统之间的工作，如数据接收、扫描单元的控制、传感器的测试，以及各种直流电的监控和分配等。

3.接口系统

负责把计算机传送过来的数据“翻译”成为打印机能够识别的语言。接口系统一般也包括有三个小部分，分别为接口电路、CPU、BIOS 电路。接口电路由能够产生稳压电流的芯片组成，用来保护和驱动其他芯片。

4.激光扫描系统(www.chuimin.cn)

激光扫描系统通常也称为激光扫描组件，它主要由多边形旋转马达、发光控制电路以及透镜组三个部件组成。旋转马达主要通过高速旋转的多棱角镜面，把激光束通过透镜折射到感光鼓表面。发光控制电路包括有激光控制电路和发光二极管，用来产生调控过的激光束。而透镜组则是通过发散、聚合功能把光线折射到感光鼓表面，从而进行下一步的成像工作。激光扫描系统如图5-13 所示。

pagenumber_ebook=113,pagenumber_book=105

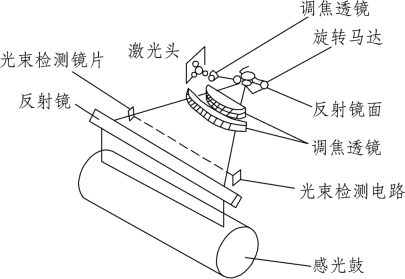

图5-13　激光扫描系统

5.成像系统

成像系统是一台激光打印机最重要的工作系统，其工作性能的好坏直接影响着输出文稿的质量。

6.搓纸系统

搓纸系统分进纸和出纸两个部分，它由输纸导向板、搓纸轮、输出传动轮等一些传输部件组成，因此也可以说成传输系统。纸张在整个输纸路线的走动都依靠搓纸系统的工作，因为这一传送过程有着严格的时间限制，超过了这个限制就会造成卡纸现象，因此若想得到顺畅的输出效果，归根结底要从搓纸系统入手。通常在搓纸系统中，都会配置几个光电感应器，用来监控纸张存在与否的情况，这些光电感应器一般由光敏二极管元件构成。
