大众车系电路图构成及元件说明
【摘要】：大众车系电路图大体可分解为以下几部分。标示线路只是为了说明这种连接关系，同时使电路图更加容易被理解。电器元件在电路图中用框图辅以相应的标号表示。图7-4 继电器、熔断器及其电路连接部分5.电路接续号（地址码）电路接续号在图的最下方。图7-5 电路接续号6.所有负载、开关、触点表示状态带有连接导线的负载电路，在图中所有开关和触点均处于机械静止位置。
大众车系电路图大体可分解为以下几部分。
1.外线部分
外线部分在图上以粗实线画出，集中在图的中间部分，如图7-2所示。每条线上都有导线的颜色、导线的截面面积的标注。线端都有接线柱号或插口号标示其连接关系。颜色标记以字母表示，对应关系为：ws=白色；sw=黑色；ro=红色；br=棕色；gn=绿色；bl=蓝色；gr=灰色；li=紫色；ge=黄色。
如果导线是双色的，则以两种颜色的字母共同标记，例如ro/sw、sw/ge等。导线的截面面积以数字标示在导线颜色上方，单位是mm2，例如4.0、6.0等。
2.内部连接部分
内部连接部分在图上以细线画出，如图7-2所示。这部分连接是存在的，但线路是不存在的。标示线路只是为了说明这种连接关系，同时使电路图更加容易被理解。

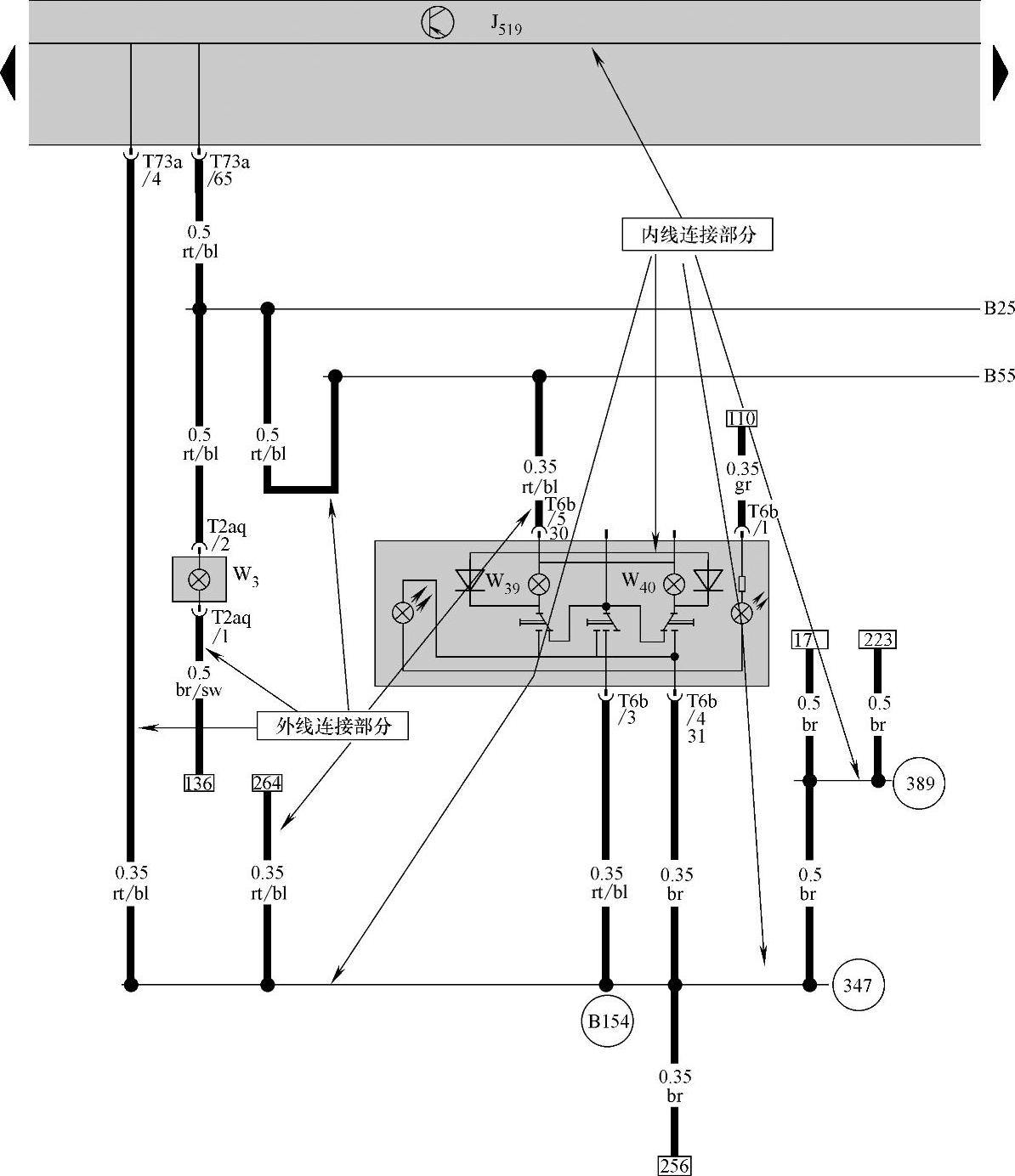

图7-2 线路连接关系
3.电器元件部分
电路图本身就是表达元件之间的连接关系的，因此电器元件在电路图中是主体。电器元件在电路图中用框图辅以相应的标号表示。每一个元件都有一个代号，如图7-3所示，如A表示蓄电池，V7表示散热器风扇等。电器元件的接线点都用标号标出，标号在元件上可以找到，例如，起动机B有两个接点，一个标记30，一个标记50。

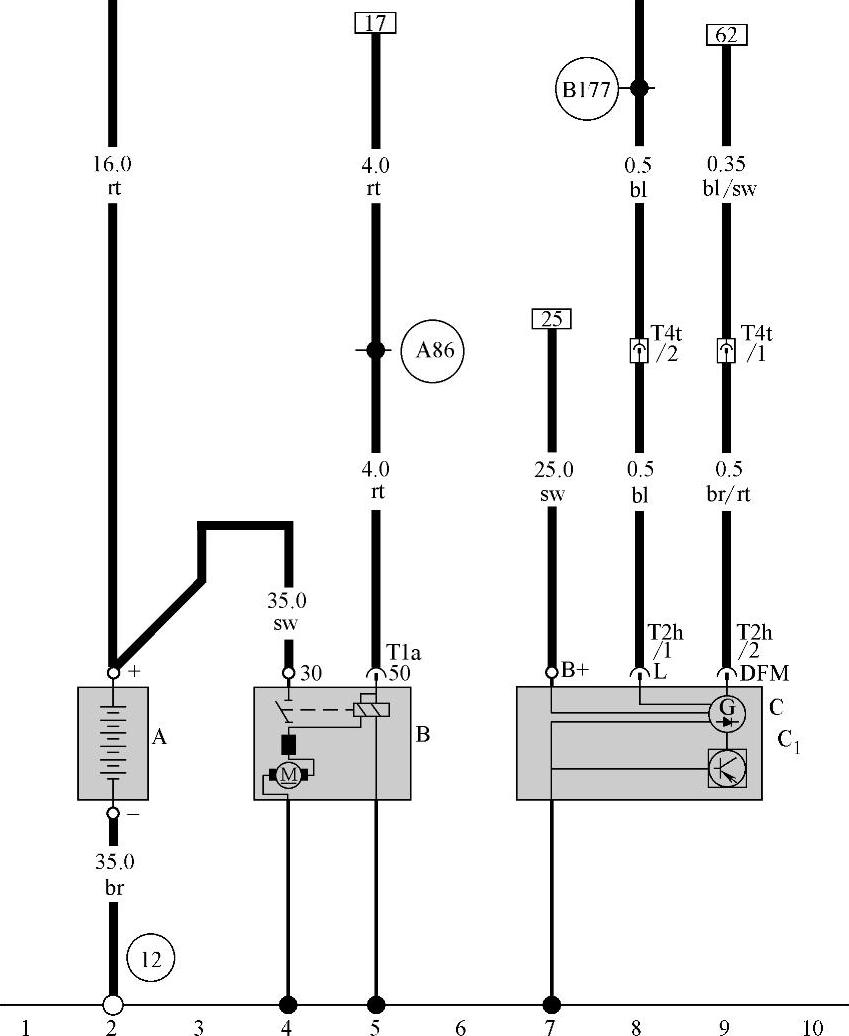

图7-3 电器元件部分
4.继电器、熔丝及其连接件部分
如图7-4所示，这一部分标示在图的上部，反映的内容有继电器位置号、继电器名称、中央配电盒上插接元件符号、中央配电盒上连接件符号、熔丝标号及熔丝容量等，并且熔丝容量用不同的颜色加以区别。汽车上大部分继电器和熔丝都安装在中央电器盒的正面，几乎全部主线束均从中央电器盒背面插接通往各用电设备。
图7-4 继电器、熔断器及其电路连接部分
5.电路接续号（地址码）
电路接续号在图的最下方。这一标号只是制图和识图的标记号，数字的大小没有实际的物理意义。它有两个作用：一是可顺序表达整个汽车的全部电路内容，便于每一部分既相对独立又相互联系；另一个作用是便于反映在一部分电路图中难以表达的接续部分，如图7-5所示。
图7-5 电路接续号
6.所有负载、开关、触点表示状态
带有连接导线的负载电路，在图中所有开关和触点均处于机械静止位置。
