8255编程内容详解
【摘要】：命令的最高位是标志位，其状态固定为1，命令格式如图8－32所示。图8－328255工作方式命令格式图对工作方式命令有如下两点说明：1）A口有3种工作方式，而B口只有两种工作方式。其中D7为该命令的标志，其状态固定为0。图8－338255的位置位／复位命令格式图3．初始化程序8255初始化的内容就是向控制字寄存器写入命令。例如，若对8255各口作如下设置：A口方式0输入，B口方式1输出，C口高位部分为输出、低位部分为输入。
8255是可编程芯片，主要编程内容是两条控制命令，即工作方式命令和C口位置位／复位命令。编程写入的命令保存在它的控制寄存器中。由于这两条命令是通过标志位（最高位）状态进行区别，所以可按同一地址写入且不受先后顺序的限制。
1．工作方式命令

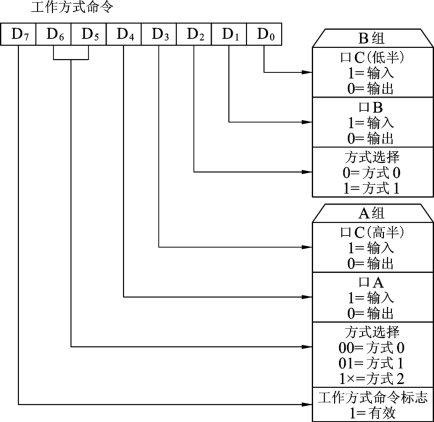

工作方式命令用于设定各数据口的工作方式及数据传送方向。命令的最高位（D7）是标志位，其状态固定为1，命令格式如图8－32所示。
图8－32 8255工作方式命令格式图
对工作方式命令有如下两点说明：
1）A口有3种工作方式，而B口只有两种工作方式。
2）在方式1和方式2下，对C口的定义（输入或输出）不影响作为联络信号使用的C口的各位功能。(www.chuimin.cn)
2．C口位置位／复位命令
在方式1和方式2下，C口用于定义控制信号和状态信号，因此，C口的每一位都可以进行置位或复位。对C口各位的置位或复位是由位置位／复位命令进行的。8255的位置位／复位命令格式如图8－33所示。其中D7为该命令的标志，其状态固定为0。在使用时，该命令每次只能对C口中的一位进行置位或复位。
图8－33 8255的位置位／复位命令格式图
3．初始化程序
8255初始化的内容就是向控制字寄存器写入命令。例如，若对8255各口作如下设置：A口方式0输入，B口方式1输出，C口高位部分为输出、低位部分为输入。设控制寄存器地址为0003H。按各口的设置要求，工作方式命令字为10010101B，即95H，则初始化程序段应为
