程序存储器和数据存储器综合扩展
【摘要】：当由单片机设计的控制系统比较复杂时，单片机本身所具有的程序存储器和数据存储器都将不够用。为了满足系统的需要，很多情况下不仅需要扩展数据存储器，而且还需要扩展程序存储器。要求扩展的程序存储器地址和单片机内部程序存储器地址衔接。在该连接中IC2和IC3公用一个片选信号，由于IC2为程序存储器、IC3为数据存储器，因此它们的控制信号线不同，不会出现地址冲突的现象。
当由单片机设计的控制系统比较复杂时，单片机本身所具有的程序存储器和数据存储器都将不够用。为了满足系统的需要，很多情况下不仅需要扩展数据存储器，而且还需要扩展程序存储器。
【例8－1】采用译码法为8051单片机扩展两片2732（4KB）EPROM和两片6232（4KB）RAM。要求扩展的程序存储器地址和单片机内部程序存储器地址衔接。
【解】（1）存储器地址分析
由于单片机内部的存储器容量为4K，地址范围为0000H～0FFFH，所以2732的地址应该从1000H地址开始，从而第一片2732的地址为1000H～1FFFH，第二片2732的地址为2000H～2FFFH。
数据存储器地址不存在内外衔接的问题，所以可以根据接线的方便来确定其地址。
（2）总线连接
数据总线：由P0口提供，因此将P0口和各个芯片的8位数据口线直接连接。
控制总线：2732为程序存储器只存在读的情况，将单片机的外部程序读选通信号
与2732的输出使能控制引脚
连接。又为了充分利用单片机本身的资源，所以程序存储器应从内部开始然后再访问外部程序存储器，单片机的
管脚接高。6232作为数据存储器存在读和写的情况，将单片机的
管脚和
信号连接，单片机
接6232的
引脚。
地址总线：低8位由P0口经过锁存器锁存得到，所以采用73LS373 8位锁存器来实现，地址锁存信号ALE作为74LS373的锁存触发脉冲。74LS373的输出为地址总线A0～A7。高位地址总线由P2口提供A8～A15。(www.chuimin.cn)
2732和6232为4K容量的存储器，本身具有地址线12根，即A0～A11。因此，单片机的低12位地址总线A0～A11直接和芯片本身的地址线连接，剩余的A12～A15这4根地址线来进行片选地址的译码。
（3）片选译码
选择2－4译码器74LS139，P 2．4和P 2．5进行译码，P 2．6和P 2．7相或作为译码器的使能控制信号。译码器输出对应的地址范围如表8－3所示。在该连接中IC2和IC3公用一个片选信号，由于IC2为程序存储器、IC3为数据存储器，因此它们的控制信号线不同，不会出现地址冲突的现象。

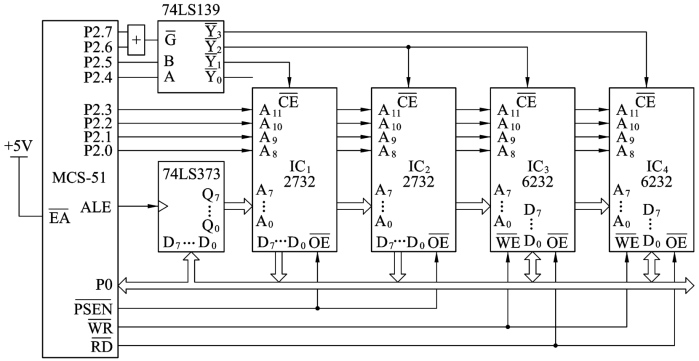

根据以上分析，画出系统扩展的连接图，如图8－17所示。

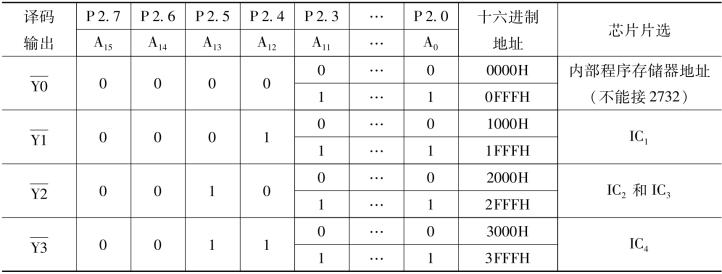

表8－3 译码器地址分析与片选信号的连接
图8－17 扩展两片2732和两片6232的连接电路图
