单片机算术运算指令-单片机基础及应用
【摘要】：MCS-51单片机的算术运算类指令包括加、减、乘、除、加1、减1等指令。这类指令有ADD、ADDC、INC、SUBB、DEC、DA、MUL、DIV共8种。表3－3算术运算类指令注：√表示该指令影响某一标志位。运算结果对PSW的影响同上述4条ADD指令。6．十进制调整指令十进制调整指令只有以下1条：该指令用于BCD码加法运算时，对BCD码的加法运算结果自动进行调整，但对BCD码的减法运算不能用此指令来调整。在运算过程中，单片机按二进制规则进行运算。
MCS-51单片机的算术运算类指令包括加、减、乘、除、加1、减1等指令。这类指令大都影响标志位。这类指令有ADD、ADDC、INC、SUBB、DEC、DA、MUL、DIV共8种。算术运算类指令如表3－3所示。

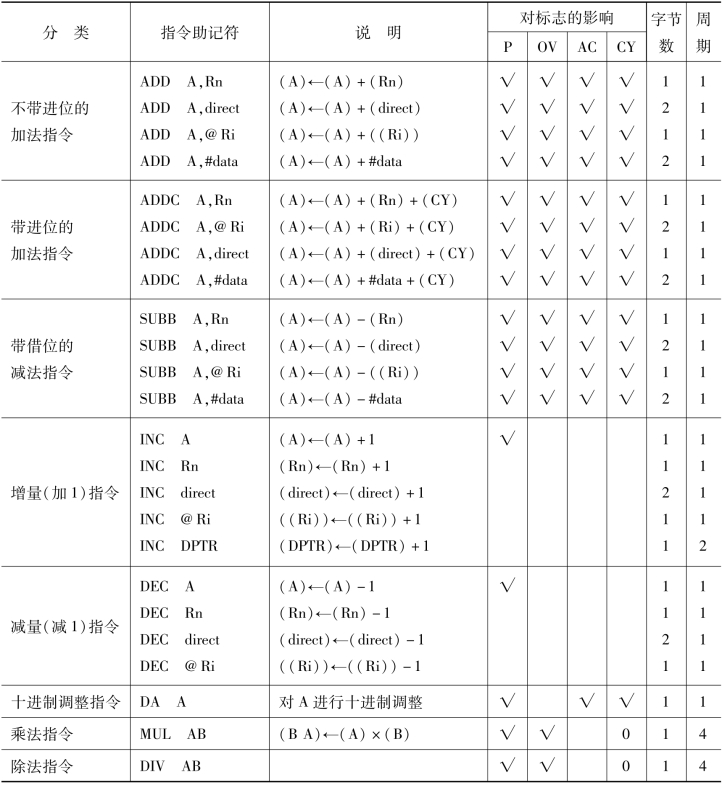

表3－3 算术运算类指令
注：√表示该指令影响某一标志位。
1．不带进位的加法指令
不带进位的加法指令共有以下4条：
这组指令的一个加数总是累加器A，采用立即数、直接地址、间接地址以及寄存器寻址方式将其内容与累加器（A）内容相加，结果送入累加器（A）中。如果运算结果的最高位D7有进位输出，则将进位标志位（CY）置1，否则将CY清0；如果D3有进位输出，将辅助进位标志位（AC）置1，否则将AC清0。如果D6有进位而D7没有或者D7有进位D6没有，将溢出标志位（OV）置1，否则将（OV）清0；奇偶标志位（P）将随累加器（A）中1的个数而变化。
例如，若已知（A）=0C3H，（R0）=0AAH，执行指令
后结果为：（A）=6DH。标志位为：AC=0，CY=1，OV=1，P=1。
运算过程如下：
2．带进位的加法指令
带进位的加法指令共有以下4条：
这4条指令的功能是将源操作数所指示的内容和累加器（A）中的内容及进位位（CY）相加，结果存入累加器（A）中。运算结果对PSW的影响同上述4条ADD指令。
例如，若（A）=85H，（20H）=6DH，CY=1，执行指令
后结果为：（A）=0F3H。标志位为：CY=0，OV=0，AC=1，P=0。
运算过程如下：
3．带借位的减法指令
带借位的减法指令共有以下4条：这4条指令的功能是把累加器（A）中的内容减去源操作数所指示的内容及进位CY，将差存入累加器（A）中。如果运算结果的最高位D7有借位输出，则将进位标志位（CY）置1，否则将CY清0；如果D3有借位输出，将辅助进位标志位（AC）置1，否则将AC清0。如果D6有借位而D7没有或者D7有借位而D6没有，将溢出标志位（OV）置1，否则将（OV）清0；奇偶标志位（P）将随累加器（A）中1的个数而变化。
例如，若（A）=0C9H，（R2）=54H，CY=1，执行指令
后结果为：（A）=74H。标志位为：CY=0，OV=1，AC=0，P=0。
运算过程如下：
4．增量（加1）指令

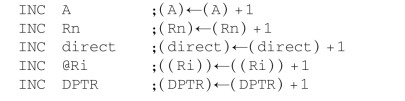

增量（加1）指令共有以下5条：
增量（加1）指令的功能是将指定单元的内容加1再送回该单元。即使加1溢出时也不进位CY。需要注意的是，INC direct指令中，direct为I／O端口（即地址为80H、90H、0A0H、0B0H）时，则CPU进行“读—修改—写”操作，其功能是先读入端口锁存器的内容，然后加1，继而输出到端口。
例如，若已知（A）=0FFH，（R3）=0FH，（30H）=0F1H，（R0）=40H，（40H）=01H，（DPTR）=1234H，执行指令
后结果为：（A）=00H，（R3）=10H，（30H）=0F2H，（40H）=02H，（DPTR）=1235H。
5．减量（减1）指令
减量（减1）指令共有以下4条：
(www.chuimin.cn)
减量（减1）指令的功能是将指定单元的内容减1再送回该单元。需要注意的是，没有操作数为DPTR的减1指令。同样，在指令DEC direct中，direct为I／O端口时同INC direct指令，这里不再赘述。
例如，若已知（A）=0FH，（R7）=19H，（30H）=00H，（R1）=40H，（40H）=0FFH，执行指令
后结果为：（A）=0EH，（R7）=18H，（30H）=0FFH，（40H）=0FEH，PSW中仅P位改变。
6．十进制调整指令
十进制调整指令只有以下1条：
该指令用于BCD码加法运算时，对BCD码的加法运算结果自动进行调整，但对BCD码的减法运算不能用此指令来调整（只用于加法，跟在加法指令后面，减法不适用）。调整的目的在于单片机中，十进制数字0～9一般可用BCD码表示，它是以4位二进制编码的形式出现的。在运算过程中，单片机按二进制规则进行运算。但因为对于4位二进制数可有16种状态，从0000～1111，运算时逢16进位，而对于十进制数只有10种状态，从0000～1001，运算时逢10进位。这样，十进制BCD码按二进制规则运算时，其结果就可能不正确，必须进行调整，以使运算的结果恢复为十进制数。其调整过程如图3－9所示。
例如，设（A）=57H，（R5）=66H，执行指令

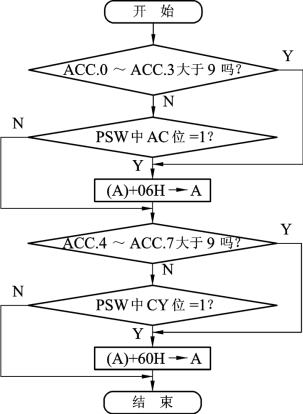

图3－9 DA A指令调整过程示意图
后结果为：（A）=23H，CY=1。
7．乘法指令
乘法指令只有以下1条：
该指令用于实现两个8位无符号数的乘法操作。两个无符号数分别存放在A和B中，乘积为16位，积的低8位存于A中，积的高8位存于B中。如果积大于255，即B不为0，则OV置1，否则OV清0，该指令执行后，CY总是清0。
例如，设（A）=50H，（B）=0A0H，执行指令
后结果为：（B）=32H，（A）=00H（即积为3200H），OV=1，CY=0。
8．除法指令
除法指令只有以下1条：
该指令实现两个8位无符号数的除法操作。一般被除数放在A中，除数放在B中，指令执行后，商放在A中，余数放在B中，进位CY和溢出标志位OV均清0。只有当除数为0时，A和B的内容为不确定值，此时OV置位，说明除法溢出。
乘法指令和除法指令是MCS-51指令系统中执行时间最长的指令，需要4个机器周期。
例如，设（A）=0FBH，（B）=12H，执行指令
后结果为：（A）=0DH，（B）=11H，OV=0，CY=0。
【例3－9】试编写计算1234H+5678H的程序，将和的高位存入41H，低8位存入40H。
【程序】
【例3－10】编写6位BCD码加法运算程序，设被加数存入片内RAM3 0H～32H单元中，加数存入片内RAM 40H～42H中，低位在前，高位在后，各单元中均为压缩的BCD码。将结果之和分别存入50H～52H单元中。
【程序】

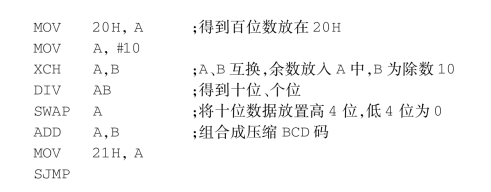

【例3－11】试编程把A的二进制数转换成3位BCD码，百位数放在20H，十位、个位数放在21H中。
【编程说明】先对要转换的一进制数除以100，商数即为百位数，余数部分再除以10，商数余数分别为十位、个位数，它们在A、B的低4位，通过SWAP、ADD组合成一个压缩的BCD数，使十位数放在A7～4，个位数放在A3～0。
【程序】
