外围IC芯片74HC245在单片机应用中的初步使用
【摘要】：例如，芯片74HC245，这个芯片在逻辑上起不到什么别的作用，就是当作电流缓冲器的，通过查看其数据手册，74HC245稳定工作在70 mA电流是没有问题的，比单片机的8个I/O口大多了，所以我们可以把它接在小灯和I/O口之间作缓冲，如图3-24所示。图3-25 74HC245在Proteus仿真的电流示数74HC245是个双向缓冲器，1引脚AB/BA是方向引脚，当这个引脚接高电平的时候，右侧所有的B编号的电压都等于左侧A 编号对应的电压。
除了三极管之外，其实还有一些驱动IC，这些驱动IC可以作为单片机的缓冲器，仅仅是电流驱动缓冲，起不到任何逻辑控制的效果。例如，芯片74HC245，这个芯片在逻辑上起不到什么别的作用，就是当作电流缓冲器的，通过查看其数据手册，74HC245稳定工作在70 mA电流是没有问题的，比单片机的8个I/O口大多了，所以我们可以把它接在小灯和I/O口之间作缓冲，如图3-24所示。

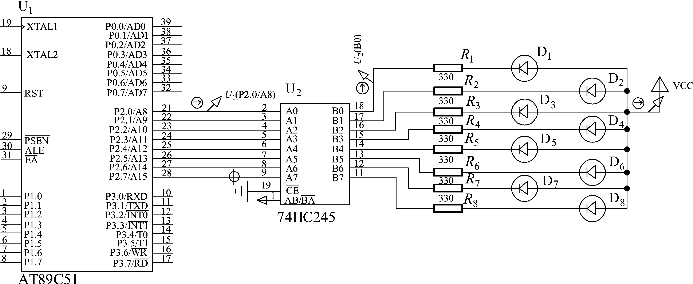

图3-24 74HC245功能图
在Proteus中进行仿真，如图3-25所示，通过74HC245总电流约为66 mA，通过D1在进入74HC245之前的电流为8 mA，而从A0引脚流出的电流为I＝1.99025×10－10A，电流很小，即使单片机的8个端口同时流入这个电流，也能满足其基本要求。
(https://www.chuimin.cn)

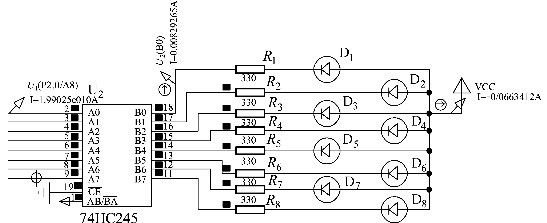

图3-25 74HC245在Proteus仿真的电流示数
74HC245是个双向缓冲器，1引脚AB/BA是方向引脚，当这个引脚接高电平的时候，右侧所有的B编号的电压都等于左侧A 编号对应的电压。比如A1是高电平，那么B1就是高电平，A2是低电平，B2就是低电平等等。如果AB/BA引脚接低电平，得到的效果是左侧A编号的电压都会等于右侧B编号对应的电压。在这个示例中控制端是左侧接的是P2口，要求B等于A的状态，所以1脚我们直接接的是5 V电源，即高电平。还有最后一个使能引脚19脚CE，叫作输出使能，这个引脚上边有一横，表明是低电平有效，当接了低电平后，74HC245就会按照刚才说的起到双向缓冲器的作用，如果CE接了高电平，那么无论AB/BA怎么接，A和B的引脚是没有关系的，也就是 74HC245功能不能实现出来。
现在市面上许多学习板都使用74HC245作为单片机拉电流和灌电流的缓冲器，同学们在实际设计电路时要充分考虑各个芯片的使用参数，单片机I/O口的驱动能力提高以后，还可以用于驱动晶闸管、光耦甚至是小功率继电器等器件，这将会使其应用范围大大拓展。
这些数字芯片是很多的，在学习时不可能全部记住，所以只能用一个学一个，然后弄明白它，日积月累，大家必将能灵活地设计出各种电路。
