顾名思义，轨迹筋是指通过定义轨迹来生成设置参数的筋特征。轨迹筋多用在塑料制品中。创建轨迹筋特征范例如下。

1）单击（打开）按钮，弹出“文件打开”对话框。从随书光盘中的“CH6”文件夹中选择“bc_jtz_gj.prt”文件，单击“打开”按钮。该文件中的原始模型如图6-57所示。

2）在功能区的“模型”选项卡的“工程”组中单击（轨迹筋）按钮，打开图6-58所示的“轨迹筋”选项卡。

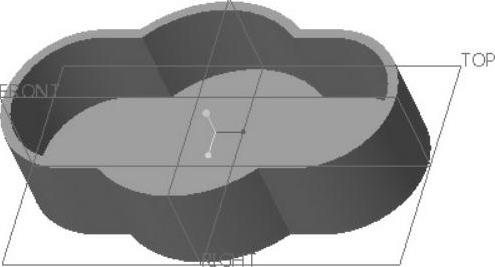

图6-57 文件中的原始模型

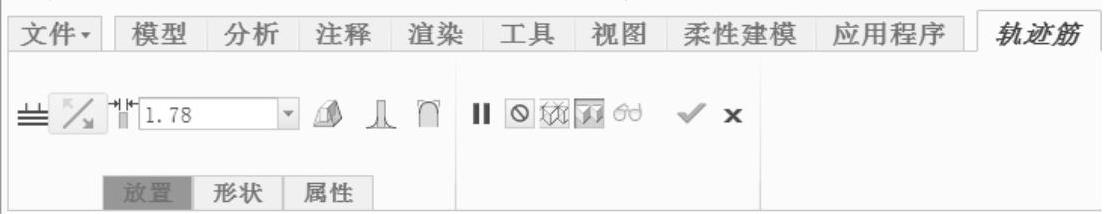

图6-58 “轨迹筋”选项卡

3）在“轨迹筋”选项卡中打开“放置”面板，接着在该面板中单击“定义”按钮，弹出“草绘”对话框。

4）在功能区右侧区域单击“基准”→（基准平面）按钮，打开“基准平面”对话框，选择TOP基准平面作为偏移参考，接着输入平移距离值为“15”，如图6-59所示，然后在“基准平面”对话框中单击“确定”按钮，从而新建了DTM1基准平面。

5）以步骤4）创建的DTM1基准平面作为草绘平面，以RIGHT基准平面作为“右”方向参考，如图6-60所示，然后单击“草绘”按钮，进入草绘模式。

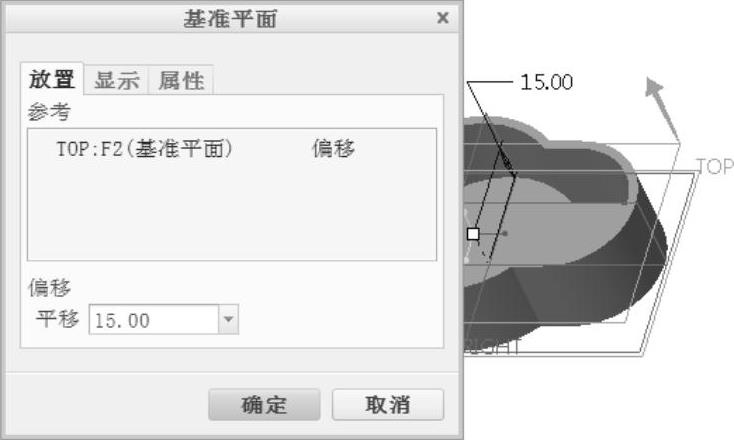

图6-59 创建基准平面

(www.chuimin.cn)

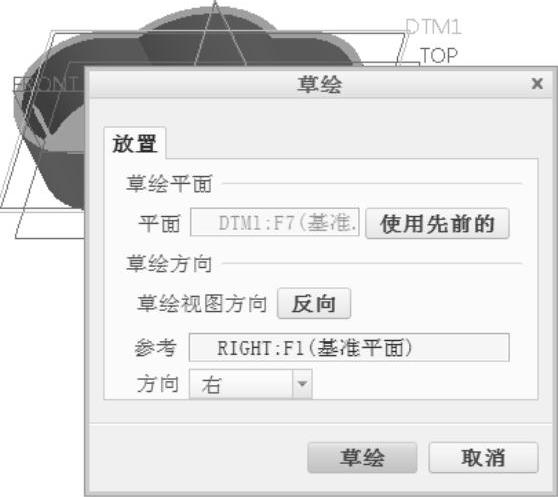

图6-60 定义草绘平面及草绘方向

6）绘制图6-61所示的3条直线段，每条直线段均被约束在相应的内轮廓线上。这些直线段定义了筋的轨迹，然后单击（确定）按钮。

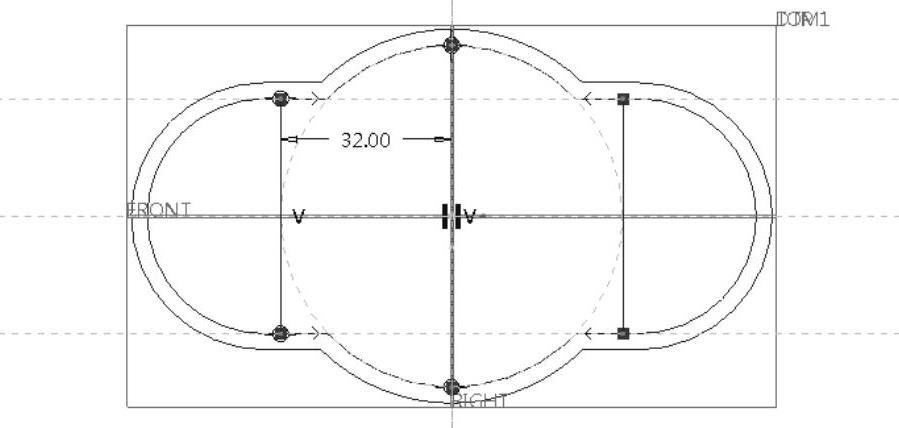

图6-61 绘制筋轨迹线

7)在“轨迹筋”选项卡中，在组合框中输入筋的厚度值“2.5”，并分别选中j（添加拔模）、（在内部边上添加倒圆角）和（在暴露边上添加倒圆角）按钮。

8)在“轨迹筋”选项卡中打开“形状”面板，接着在该面板rf1选择相关的单选按钮，以及设置相关的形状及尺寸，如图6 62所示。

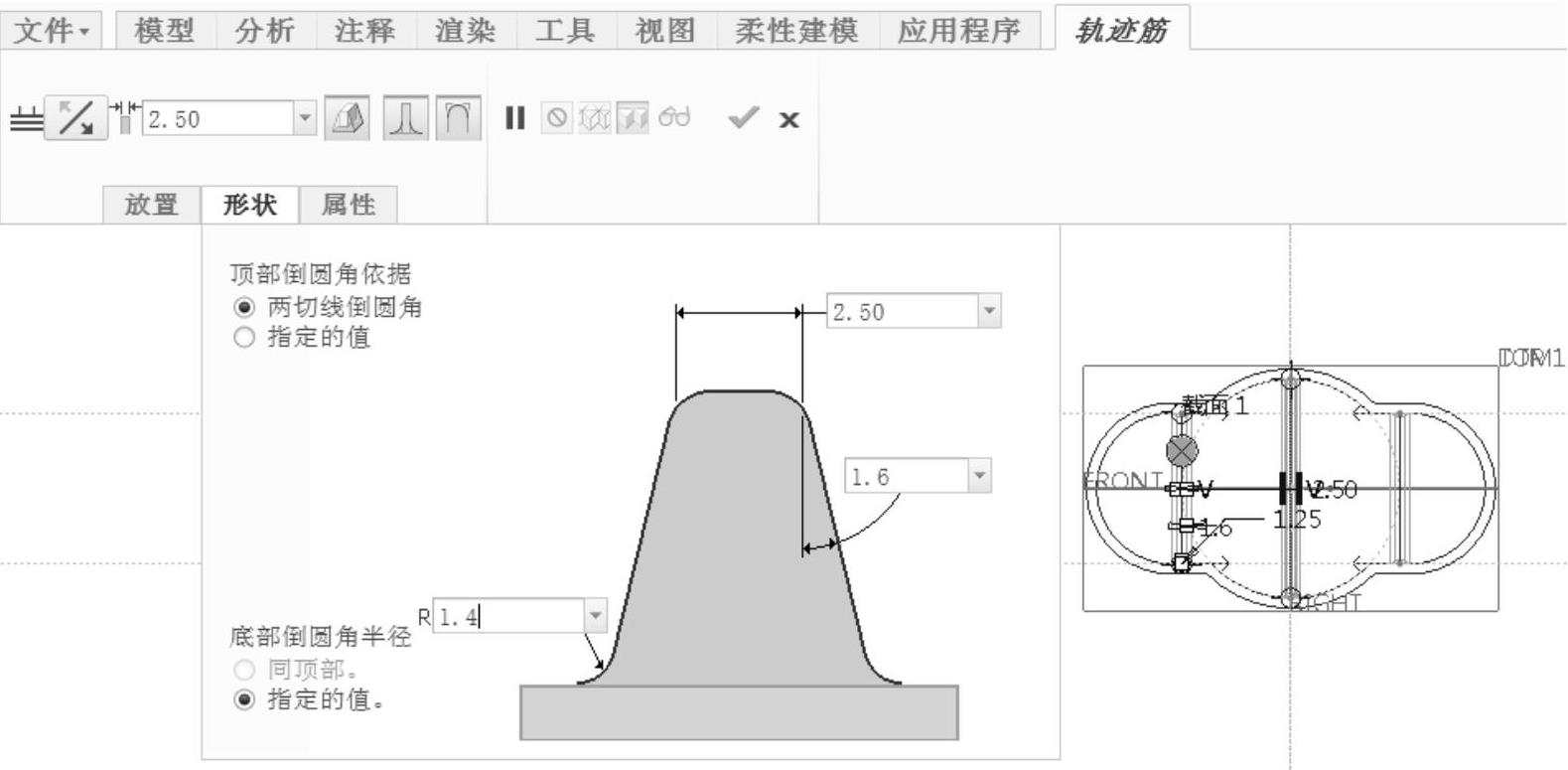

图6-62 在“形状”面板中设置相关的选项及尺寸

9）在“轨迹筋”选项卡中单击（完成）按钮，创建的轨迹筋效果如图6-63所示。

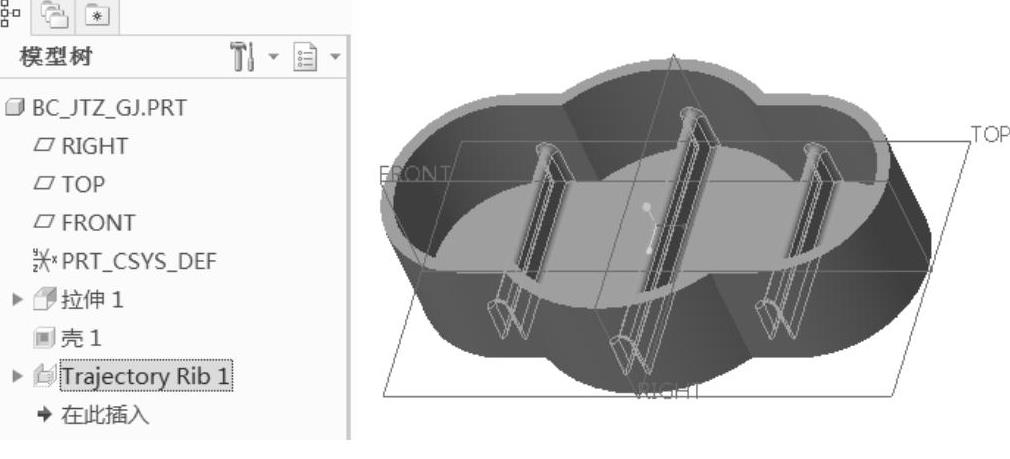

图6-63 完成创建轨迹筋特征
