实验机检验：单片机编程，元器件工作正常
【摘要】：在上电的条件下，用各种手段检验元器件的工作是否正常，为软件运行检验创造条件。若以上各项检验通过，即可进入下一项。若发现存在不正常情况，应消除缺陷后再进入下一项检验。装入U1、U5到IC插座，最后将带有驻机程序的单片机装入到U2插座。证明RAM信息已被擦除，检验正确。
1.硬件检验
这一步的目的是检验整个电路板的焊接质量。在上电的条件下，用各种手段检验元器件的工作是否正常，为软件运行检验创造条件。

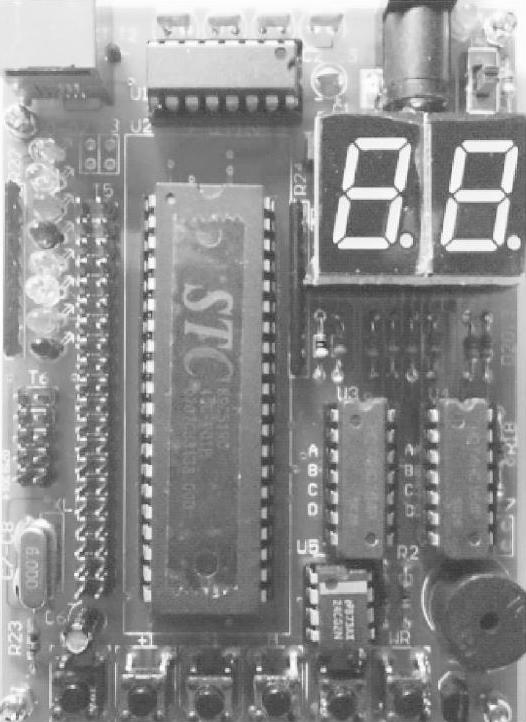

图1-11 装焊完成图
准备好工具：数字万用表一块，鳄鱼夹子线多条。
1）电源测试。用5V直流稳压电源（1A）连接到板上的电源插座T1，闭合开关K1，实验机上电，绿色指示灯L1应正常点亮。用数字万用表依次检测U1、U2、U3、U4、U5的电源端对地电压应为5V。
2）数码管测试。关断开关K1，将2个数码管插装到插针座T4，闭合开关K1，用鳄鱼夹子线一端接地（电源“-”极），另一端碰触U3-IC3的引脚3、4、5、6，高位数码管的a、b、c、d段应顺序正常点亮。再碰触U3-IC3的引脚10、11、12、13，高位数码管的e、f、g、h段应顺序正常点亮。同样操作，测试U4-IC4各引脚，低位数码管应顺序正常点亮，证明数码管部分合格。
3）发光二极管测试 用鳄鱼夹子线一端接地，另一端碰触U2-ZIF插座的引脚1、2、3、4、5、6、7，各个发光二极管（灯）应顺序点亮，证明发光二极管部分合格。
4）按键测试。
按下RST键，用数字万用表20V电压挡测U2-IC插座的8脚应为5V，证明复位合格。
按下+1键，用数字万用表电阻R×1k挡测试U2的21脚与地端应导通。
按下-1键，用数字万用表电阻R×1k挡测试U2的22脚与地端应导通。
按下H键，用数字万用表电阻R×1k挡测试U2的23脚与地端应导通。
按下A/D键，用数字万用表电阻R×1k挡测试U2的24脚与地端应导通。
按下WR键，用数字万用表电阻R×1k挡测试U2的25脚与地端应导通。(https://www.chuimin.cn)
以上操作正常，证明各键合格。
5）蜂鸣器测试。用鳄鱼夹子线一端接电源正极，另一端碰触U2-IC插座的28脚，若听到“喀喀”声，证明蜂鸣器部分合格。
若以上各项检验通过，即可进入下一项。若发现存在不正常情况，应消除缺陷后再进入下一项检验。
2.软件检验
确定机器执行程序是否合格，检验机器性能是否能投入使用。
1）准备。断开开关K1，装入U3、U4（74HC164）到IC插座。装入U1、U5到IC插座，最后将带有驻机程序的单片机装入到U2插座。注意，一定要按图示上的插座的方向，绝不可装错，否则会损坏芯片。
2）实验机上电。所有芯片插装完后，检查正确，即可闭合开关K1，实验机上电，指示灯L1点亮。按下RST键，数码管应显示“C”。若显示不正常，或无显示，应立即断开K1，进一步检查各芯片是否有错。
3）擦除片外RAM。
按“RST”键，数码管应显示“C”。
按“-1”键并保持，再按“WR”键，然后全部抬起，显示“F”。等待约1s，蜂鸣器发出“嘟”的一声，表示存储器24C02已完全擦除。
按“A/D”键，应显示“00.”，表示当前地址是“00”。
抬起后，应显示“FF”，表示地址“00.”的内容为“FF”。
连续按“WR”键，检查其他地址内容，也应显示“FF”。证明RAM信息已被擦除，检验正确。
至此，我们已经具备了进一步学习的硬件条件，有了一套单片机实验机，也就是一个单片机最小系统。在开始输入程序前，必须了解必要的基本知识。
