AutoCAD2014中文版图样布局修剪,获得3个视图

【摘要】:单击“绘图”工具栏中的“构造线”按钮,在“正交”绘图方式下,绘制一条横贯整个屏幕的水平直线。单击“修改”工具栏中的“偏移”按钮,将水平直线依次向下偏移,偏移后相邻直线间的距离分别为120、45、150、60和125,结果如图18-85所示。单击“修改”工具栏中的“修剪”按钮和“删除”按钮,将图18-86所示的图样布局修剪成如图18-88所示的3个区域,每个区域对应一个视图。

由于本图的各个尺寸间不是整齐对齐的,要把所有的尺寸间的位置关系都表达出来比较复杂,因此,在图样布局时,只标出主要尺寸,在绘制各个视图时,再详细标出各视图中的尺寸关系。

1.绘制水平直线。单击“绘图”工具栏中的“构造线”按钮978-7-111-45924-8-Chapter18-147.jpg,在“正交”绘图方式下,绘制一条横贯整个屏幕的水平直线。

2.偏移水平直线。单击“修改”工具栏中的“偏移”按钮978-7-111-45924-8-Chapter18-148.jpg,将水平直线依次向下偏移,偏移后相邻直线间的距离分别为120、45、150、60和125,结果如图18-85所示。

3.绘制竖直直线。单击“绘图”工具栏中的“直线”按钮978-7-111-45924-8-Chapter18-149.jpg,绘制竖直直线。

4.偏移竖直直线。单击“修改”工具栏中的“偏移”按钮978-7-111-45924-8-Chapter18-150.jpg,竖直直线依次向右偏移,偏移后相邻直线间的距离分别为80、190、10、150、10、10、150和150,如图18-86所示。

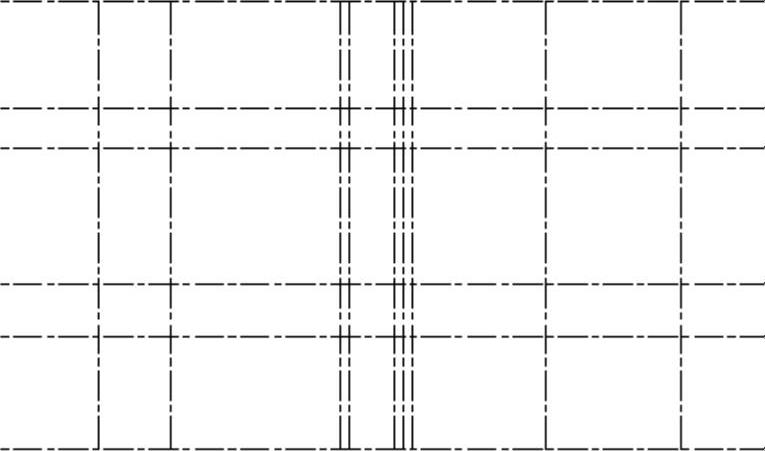

图18-85 偏移水平直线

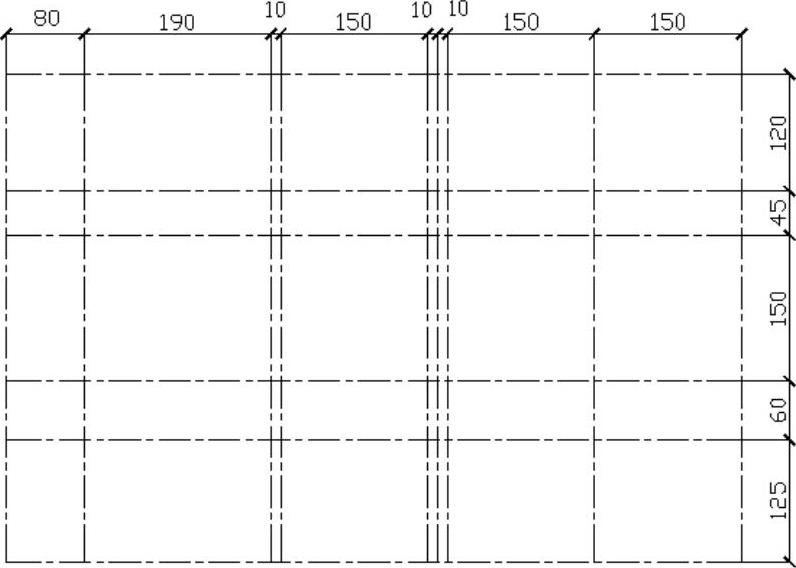

图18-86 偏移竖直直线

5.修剪直线。单击“修改”工具栏中的“修剪”按钮978-7-111-45924-8-Chapter18-153.jpg,修剪掉多余线段,得到图样布局,如图18-87所示。

6.确定三视图布局。单击“修改”工具栏中的“修剪”按钮978-7-111-45924-8-Chapter18-154.jpg和“删除”按钮978-7-111-45924-8-Chapter18-155.jpg,将图18-86所示的图样布局修剪成如图18-88所示的3个区域,每个区域对应一个视图。


图18-87 修剪直线

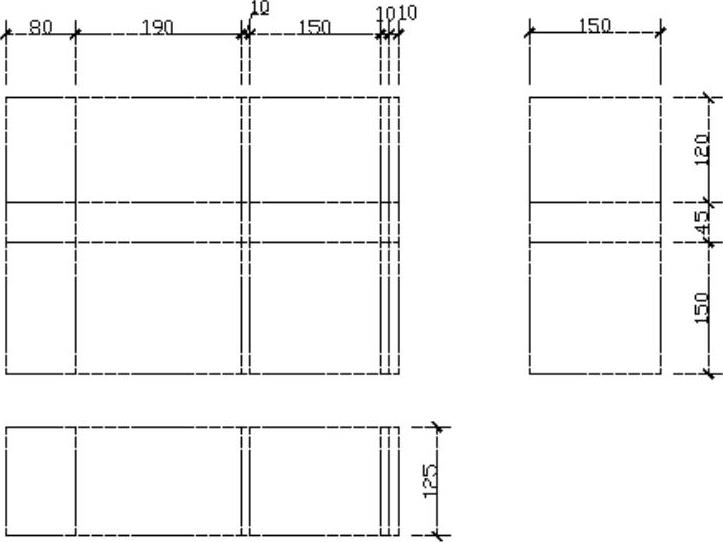

图18-88 确定三视图布局
