AutoCAD2014中文版贴图功能与操作
【摘要】：贴图的功能是在实体附着带纹理的材质后，调整实体或面上纹理贴图的方向。当材质被映射后，调整材质以适应对象的形状，将合适的材质贴图类型应用到对象中，可以使之更加适合于对象。图12-55 贴图子菜单图12-56 渲染工具栏图12-57 贴图工具栏命令行提示与操作如下：长方体：将图像映射到类似长方体的实体上。该图像将在对象的每个面上重复使用。该贴图最常用于面。
贴图的功能是在实体附着带纹理的材质后，调整实体或面上纹理贴图的方向。当材质被映射后，调整材质以适应对象的形状，将合适的材质贴图类型应用到对象中，可以使之更加适合于对象。
【执行方式】
命令行：MATERIALMAP。
菜单栏：选择菜单栏中的“视图”→“渲染”→“贴图”命令（如图12-55所示）。
工具栏：单击“渲染”工具栏中的“贴图”按钮（如图12-56所示）或“贴图”工具栏中的按钮（如图12-57所示）。
图12-55 贴图子菜单

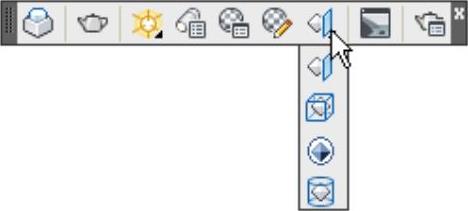

图12-56 渲染工具栏
图12-57 贴图工具栏
【操作步骤】

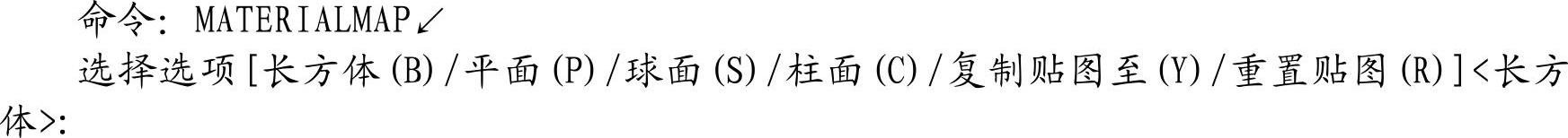

命令行提示与操作如下：(www.chuimin.cn)
【选项说明】
（1）长方体（B）：将图像映射到类似长方体的实体上。该图像将在对象的每个面上重复使用。
（2）平面（P）：将图像映射到对象上，就像将其从幻灯片投影器投影到二维曲面上一样，图像不会失真，但是会被缩放以适应对象。该贴图最常用于面。
（3）球面（S）：在水平和垂直两个方向上同时使图像弯曲。纹理贴图的顶边在球体的“北极”压缩为一个点；同样，底边在“南极”压缩为一个点。
（4）柱面（C）：将图像映射到圆柱形对象上，水平边将一起弯曲，但顶边和底边不会弯曲。图像的高度将沿圆柱体的轴进行缩放。
（5）复制贴图至（Y）：将贴图从原始对象或面应用到选定对象。
（6）重置贴图（R）：将UV坐标重置为贴图的默认坐标。
如图12-58所示是球面贴图实例。
图12-58 球面贴图
