绘制如图2-53所示的凸轮。

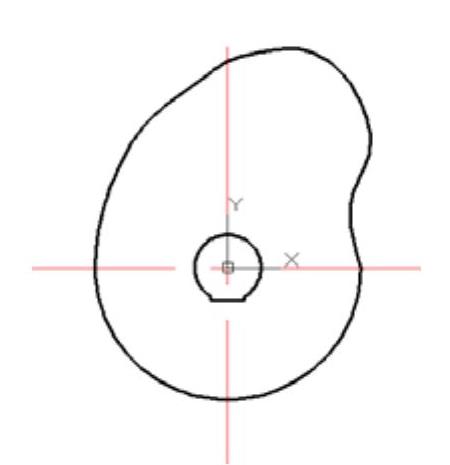

图2-53 凸轮

参见光盘

光盘动画演示\第2章\凸轮轮廓曲线.avi

绘制步骤：

1.选取菜单命令“格式”→“图层”，或者单击图层工具栏命令图标，新建三个图层。

（1）第一层名称为“粗实线”，线宽设为0.3mm，其余属性默认。

（2）第二层命名为“细实线”，所有属性默认。

（3）第三层名称为“中心线”，颜色为红色，线型为CENTER，其余属性默认。

2.绘制辅助线。

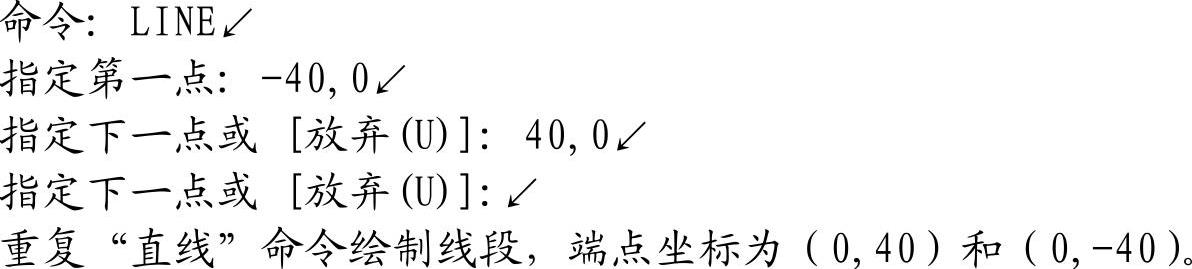

（1）将当前图层设为中心线图层，单击“绘图”工具栏中的“直线”按钮，绘制中心线。命令行提示与操作如下：

（2）将当前图层设为细实线图层。单击“绘图”工具栏中的“直线”按钮，绘制三条线段，端点坐标分别为{（0，0）、（@40＜30）}、{（0，0）、（@40＜100）}和{（0，0）、（@40＜120）}。如图2-54所示。

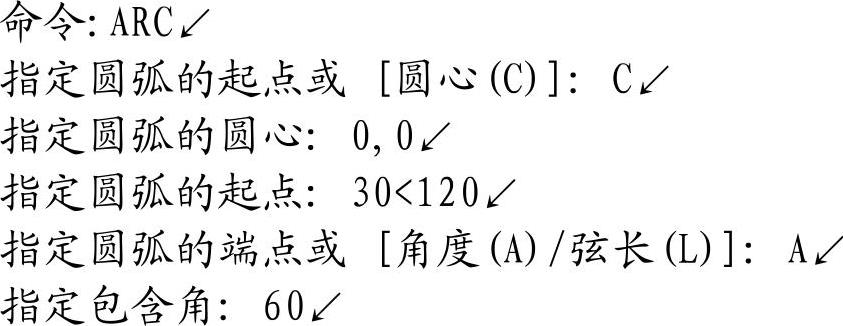

3.绘制辅助线圆弧。将当前图层设为粗实线图层。单击“绘图”工具栏中的“圆弧”按钮，命令行提示与操作如下：

重复“圆弧”命令绘制圆弧，圆心坐标为（0，0），起点坐标为（30＜30），包含角为70º。

4.等分圆弧。

（1）在命令行输入命令DDPTYPE，或者选择菜单栏中的“格式”→“点样式”命令，系统打开“点样式”对话框，如图2-55所示。将点格式设为。

（2）选择菜单栏中的“绘图”→“点”→“定数等分”命令，将左边的圆弧三等分，另一条圆弧七等分，结果如图2-56所示。将中心点与第二段弧线的等分点连上直线，如图2-57所示。

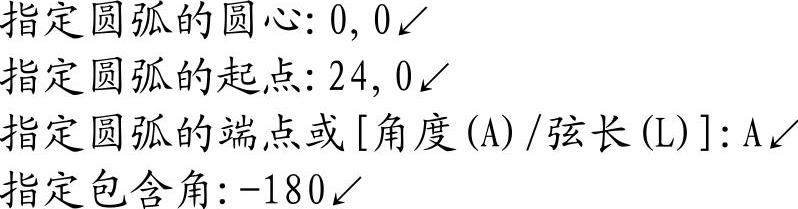

5.绘制凸轮下半部分圆弧。将当前图层设置为“粗实线”图层，单击“绘图”工具栏中的“圆弧”按钮，命令行提示与操作如下：

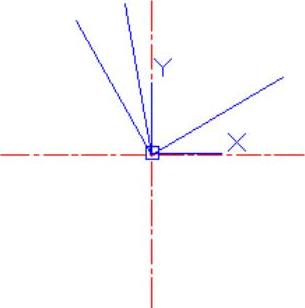

图2-54 中心线及其辅助线

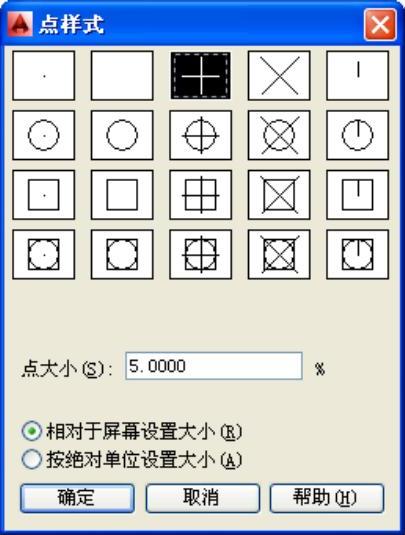

图2-55 “点样式”对话框

绘制结果如图2-58所示。(www.chuimin.cn)

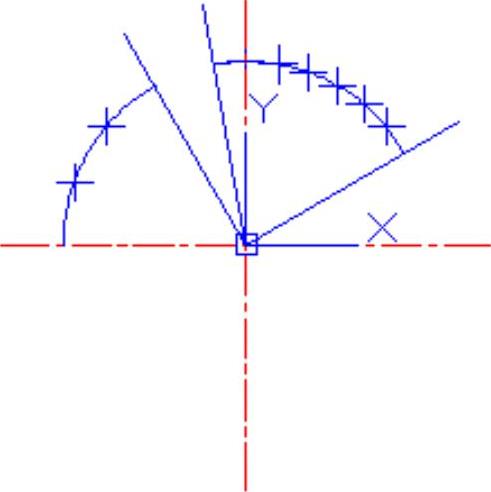

图2-56 绘制辅助线并等分

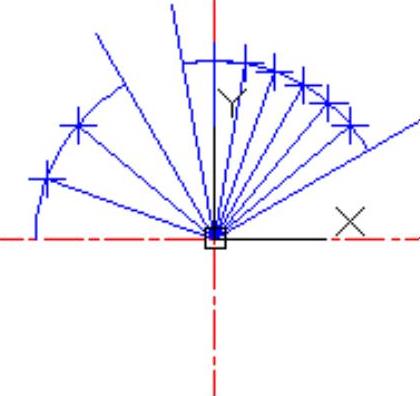

图2-57 连接等分点与中心点

6.绘制凸轮上半部分样条曲线。

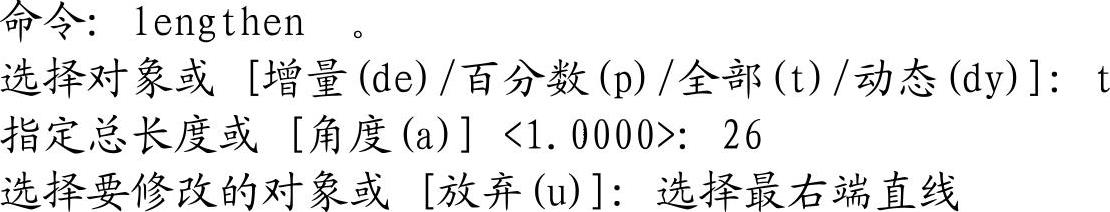

（1）选择菜单栏中的“修改”→“拉长”命令，拉伸直线要求的长度，命令行的提示与操作如下：

重复上述命令，依次将相邻的直线拉伸长度分别为33.5、38、41、42、40、37.5、34、30、26.5和24.5，结果如图2-59所示。

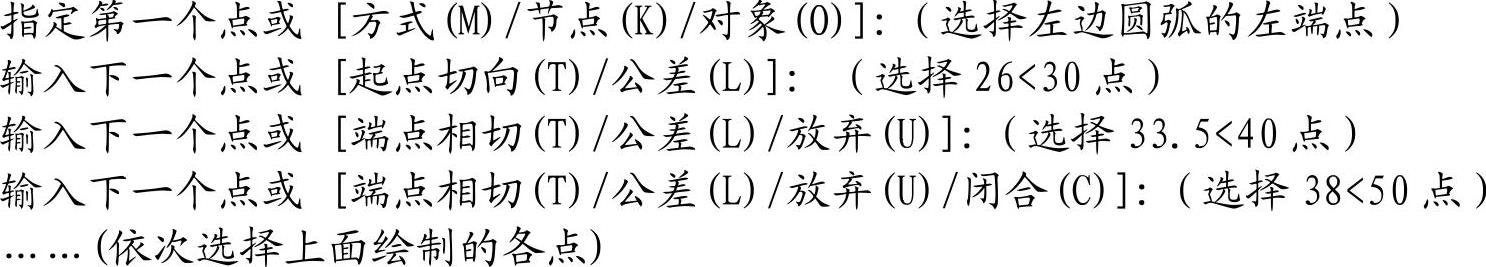

（2）绘制样条曲线，单击“绘图”工具栏中的“样条曲线”按钮，命令行提示与操作如下：

结果如图2-60所示。

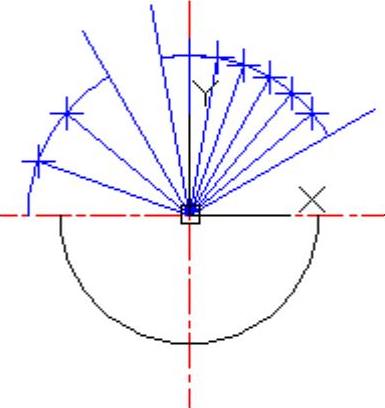

图2-58 绘制凸轮下轮廓线

图2-59拉长直线

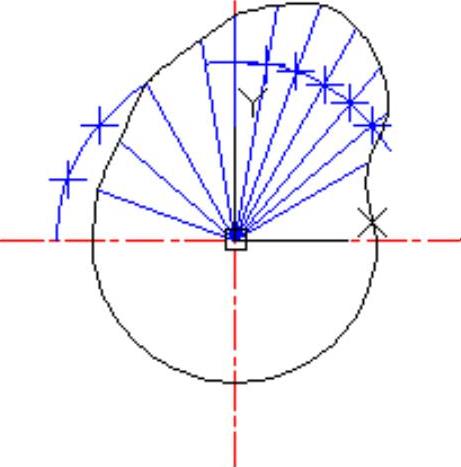

图2-60 绘制样条曲线

7.整理图形。选择并删除多余的点和辅助线，结果如图2-61所示。

8.绘制凸轮轴孔。单击“绘图”工具栏中的“圆”按钮，圆心坐标为（0，0）绘制半径为6的圆。

9.单击“绘图”工具栏中的“直线”按钮，以坐标点（-3，0）、（@0，-6）（@6，0）（@0，6）绘制直线。如图2-62所示。

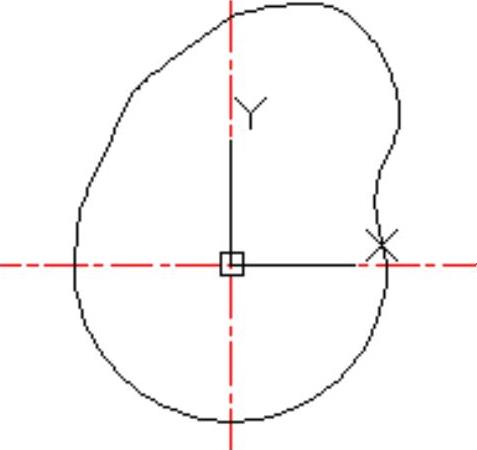

图2-61修建凸轮轮廓

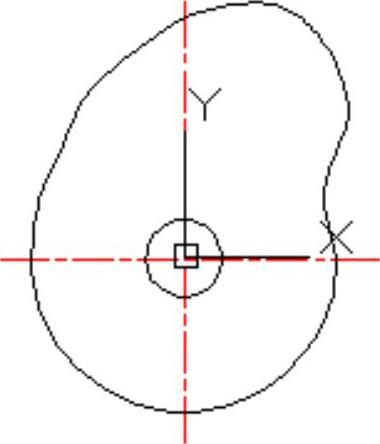

图2-62 绘制轴孔

10.单击“修改”工具栏中的“修剪”按钮，剪掉键槽位置的圆弧。最终绘制的凸轮如图2-53所示。
