圆锥体命令用于创建底面为圆或椭圆的圆锥体。

（1）调用命令方式

·下拉菜单：绘图→建模→圆锥体。

·工具栏：“建模”工具栏（“圆锥体”按钮）。

·命令：Cone。

（2）功能

创建三维实体圆锥体。

（3）操作过程

调用该命令后，命令行提示如下。指定底面的中心点或[三点（3P）/两点（2P）/相切、相切、半径（T）/椭圆（E）]：

各选项含义如下。

·指定底面的中心点：该项是默认项，用于确定底面的中心点。

·三点（3P）：通过指定3点来定义圆锥体的底面大小和底面位置。

·两点（2P）：通过指定两点来定义圆锥体的底面直径。

·相切、相切、半径（T）：定义具有指定半径，且与两个对象相切的圆锥体底面。(https://www.chuimin.cn)

·椭圆（E）：指定圆锥体的椭圆底面。

指定底面半径或[直径（D）]：

指定高度或[两点（2P）/轴端点（A）/顶面半径（T）]<默认值>：

各选项含义如下。

指定高度：该项是默认项，用于确定圆锥体的高度值。

两点（2P）：指定两个点之间的距离来确定圆锥体的高度。

轴端点（A）：指定圆锥体轴的端点位置，轴端点是圆锥体的顶点，或圆台的顶面中心点（“顶面半径”选项），轴端点可以位于三维空间的任何位置，它定义了圆锥体的长度和方向。

顶面半径（T）：创建圆台时指定圆台的顶面半径。

需要说明的是：可以用ISOLINES命令指定对象上每个面的轮廓线数目，有效整数值为0～2047。

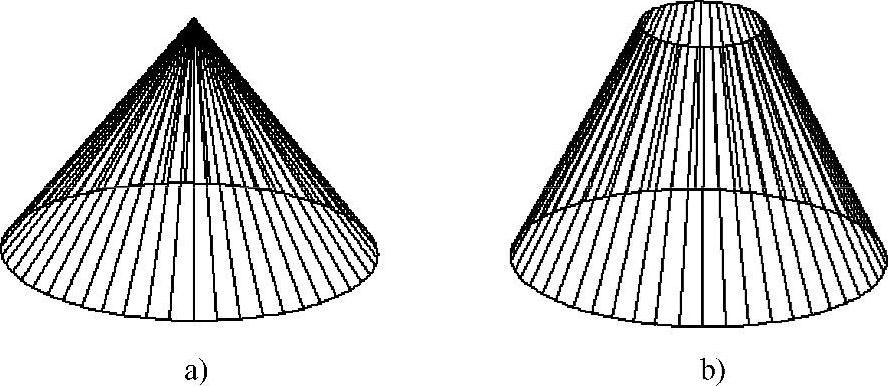

圆锥体和圆台体示例如图11-7所示。

图11-7 圆锥体和圆台体示例图

a）圆锥体 b）圆台体
