多段体命令可以将现有直线、二维多线段、圆弧或圆转换为具有矩形轮廓的实体。多实体可以包含曲线线段，但是默认情况下轮廓始终为矩形。

（1）调用命令方式

·下拉菜单：绘图→建模→多段体。

·工具栏：“建模”工具栏（“多段体”按钮）。

·命令：Polysolid。

（2）功能

创建三维多段体。

（3）操作过程

调用该命令后，命令行提示如下。

指定起点或[对象（O）/高度（H）/宽度（W）/对正（J）]<对象>：

各选项含义如下。

·指定起点：指定实体轮廓的起点。

·对象（O）：指定要转换为实体的对象，可以转换直线、圆弧、二维多段线、圆。

·高度（H）：指定实体的高度。(https://www.chuimin.cn)

·宽度（W）：指定实体的宽度。

·对正（J）：可以将实体的宽度和高度设置为左对正、右对正或居中。对正方式由轮廓的第一条线段的起始方向决定。

指定下一个点或[圆弧（A）/放弃（U）]：

各选项含义如下。

指定下一个点：指定实体轮廓的下一点。

圆弧（A）：将弧线段添加到实体中。

放弃（U）：删除最后添加到实体的弧线段。

……

指定下一个点或[圆弧（A）/放弃（U）]：

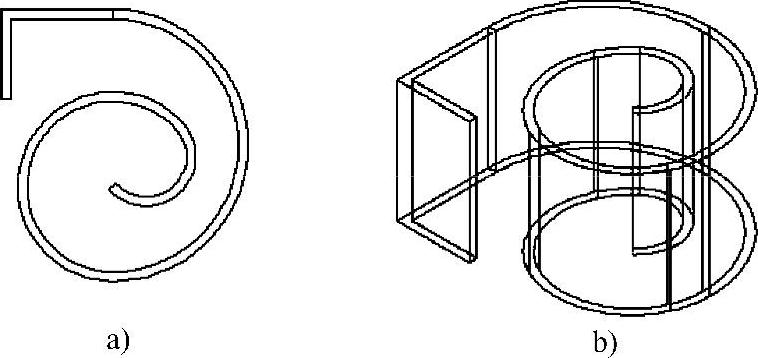

多段体示例如图11-4所示。

图11-4 多段体示例图

a）俯视图 b）西南等轴测试图
