令牌环网是IBM 公司在1985年推出的环形基带网络，现在这种网络比较少见，主要用于早期的IBM 系统。在老式的令牌环网中，数据传输速率为4 Mbit/s 和16 Mbit/s 两种，新型的快速令牌环网速度可达100 Mbit/s，这种网络主要采用令牌环介质访问控制方式进行数据的传输和控制。

一般的令牌环网可采用同轴电缆作为传输介质，然后使用“T”形连接器、BNC 头等连接件将同轴电缆与网卡相连，其组网的物理连接如图4.16所示。

令牌环网也可以采用其他传输介质，如屏蔽双绞线（STP）、非屏蔽双绞线（UTP）或光纤，由于传输介质自身的特性，大多情况下采用STP 进行组网。采用双绞线组建令牌环网时，需要使用专门的令牌环集线器、RJ-45 等连接件与令牌环网网卡相连，从而构成环形网进行令牌的传递和控制，来达到数据传输的功能。如图4.17所示给出了一个令牌环网组网方式。

这种网络外表上为星形拓扑结构，其中心是一个被称为介质访问单元（Media Access Unit，MAU）的集线装置（即令牌环集线器）。MAU 有增强信号的功能，它可以将前一个结点的信号增强后再送至下一个结点，从而稳定信号在网络中的传输。虽然该网络在外表上呈现星形结构，但从MAU 内部看，令牌环网集线器上的每个端口实际上是用电缆连在一起，即当各站点与令牌环网集线器连接起来后，就形成了一个网环。因此，令牌环网实质上仍然是环形结构，或者说它采用的是一个物理环的结构。

pagenumber_ebook=100,pagenumber_book=93 (www.chuimin.cn)

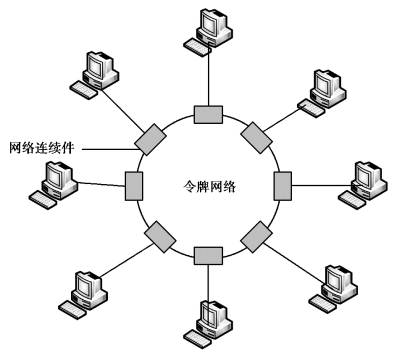

图4.16　令牌环网物理连接

pagenumber_ebook=100,pagenumber_book=93

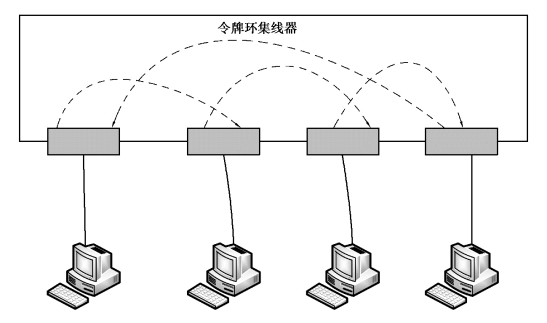

图4.17　令牌环网组网方式

由于令牌环网的数据传输特性，其网络覆盖范围没有限制，但站点数不能太多，当使用STP 的传输介质时，可连接2 ～260 台设备，而使用UTP 时只能连接2 ～72 台设备。同时，单段网络距离也有一定的限制，使用STP 组建令牌环网时，计算机和集线器的最大距离可达100 m；使用UTP 时，距离仅为45 m。
