【摘要】：为此，我们研究利用层次化样条曲线来自动确定样条控制点的间距。给定原始运动序列，用户利用IK算法调整原始运动的若干关键帧姿态，系统自动利用层次化样条曲线拟合运动的偏移图，生成光滑的运动曲线，得到结果运动。整个算法包括解析逆向运动学、多层次运动曲线拟合和在线运动编辑三大步骤。

运动编辑就是通过修改运动捕获数据，使之适合用户设定的新角色、新场景或新约束等，同时保留原有的自然、逼真的运动特征。基于运动曲线编辑的方法，需要调整运动的每个自由度曲线，过程极为繁琐；基于IK的关键帧编辑算法，存在着插值曲线跳跃性过大，样条控制点间距难以设定的缺点。为此，我们研究利用层次化样条曲线来自动确定样条控制点的间距。给定原始运动序列，用户利用IK算法调整原始运动的若干关键帧姿态，系统自动利用层次化样条曲线拟合运动的偏移图，生成光滑的运动曲线，得到结果运动。

整个算法包括解析逆向运动学、多层次运动曲线拟合和在线运动编辑三大步骤。

1）解析逆向运动学算法

逆向运动学算法是运动编辑中的核心算法。具有n个自由度的运动链，其运动学方程式可以写成：

其中q1，q2，…，qn是n个关节变量，T是变换矩阵，G是目标变换矩阵。逆向运动学所要求解的问题是已知目标矩阵G，求解关节变量q1，q2，…，qn。

Tonali提出一种解析IK算法［102］，用于求解逆向运动学问题，它比数值IK法更加快速和鲁棒。该算法用于求解7个自由度的四肢链，不失一般性，我们以右腿为例进行说明。

首先计算右腿运动链上各关节的角度，使右踝的目标配置得以满足。假定右臀、右膝、右踝的全局位置分别为PH、PK和PA，右踝的约束位置为PT。设右大腿和右小腿的长度分别是l1和l2，它们在旋转平面上的投影分别为l1′和l2′，则目标右膝关节转角θ可由式（5-2）计算。

pagenumber_ebook=64,pagenumber_book=57

现在右踝位于新位置PA′，我们通过旋转右臀来使右踝位于目标位置，然后旋转右踝使其朝向满足要求。

因为腿有7个自由度而目标配置约束只有6个（3个旋转，3个平移），系统存在一个冗余的自由度。可以将右腿沿轴PH PA旋转，而不违反任何约束，这一多余的自由度称为“肘园”。我们的算法通过调整该自由度使得右踝的局部朝向尽量与其初始局部朝向相同。设ΔQ是应用在右踝关节上使右踝位于目标朝向的旋转，其四元数形式为（w，v），则我们将右腿绕轴 pagenumber_ebook=64,pagenumber_book=57 旋转的角度Φ如式（5-3）所示

pagenumber_ebook=64,pagenumber_book=57

其中符号根据最大化ΔQ·QΦ选取，QΦ是右臀的朝向。

2）多层次运动曲线拟合

之所以选择多层次曲线拟合方法来进行运动偏移的叠加，是因为多层次曲线拟合能够在给定精度下确定所需要的B样条曲线控制顶点，避免当帧数过多时控制顶点过于密集；而且采用多层次运动曲线拟合技术可以避免曲线跳动太大（Overshooting）。下面介绍如何将多层次B样条拟合技术应用到运动曲线的拟合中。

定义Ω＝｛t∈R｜0≤t＜n｝为一个均匀分布的时间域。考虑一系列的散乱数据点P＝｛（ti，yi）｝，ti∈Ω，这里ti可以认为是第i帧所处的时刻，yi是在ti时刻关节的转角值。定义均匀三次B样条逼近函数，其中0≤k≤3，0≤t≤1，Bk是基函数，bj是第j个控制顶点，－1≤j≤n＋1。问题的关键在于如何求解控制顶点bj（－1≤j≤n＋1），使f（t）最佳逼近于散乱数据点集P。

对于均匀三次B样条，它的每个控制顶点bj都受相邻的四个点的影响，我们将其这点邻域点定义为邻域点集Pj＝｛（ti，xi）∈P｜j－2≤ti≤j＋2｝，可以使用伪逆法求解需要的控制顶点。(www.chuimin.cn)

pagenumber_ebook=64,pagenumber_book=57

这样能够将局部误差Wij＝Bj＋1－⎿ti」（ti－⎿ti」）表示均匀三次B样条函数。

考虑时域上的层次式控制顶点S0，S1，…，Sh。假定S0中控制顶点的间距是事先给定的，然后依次往下，从S1到Sh控制顶点的个数依次减少一半。因此，假如Sk有m＋3个控制顶点，则下一层Sk＋1中控制顶点的个数为2m＋3。

多层次B样条拟合方法首先求解最初始的控制顶点集S0，得到拟合函数f0，此时由于控制顶点个数少，因此对于散乱数据点集P中的点（ti，xi）会存在的误差Δ1xi＝xi－f0（ti）。下一步是使用更多的控制顶点对每个点存在误差值进行拟合，得到函数f1。这样f0＋f1得到了比f0更高的拟合精度 pagenumber_ebook=65,pagenumber_book=58 ＝xif0（ti）－f1（ti）。在第k层，我们的目标是寻找控制点集Sk，使逼近函数fk逼近于误差项Pk＝｛（xi，其中最终得到所需要的拟合函数f，它是前面k＋1个函数的和，即

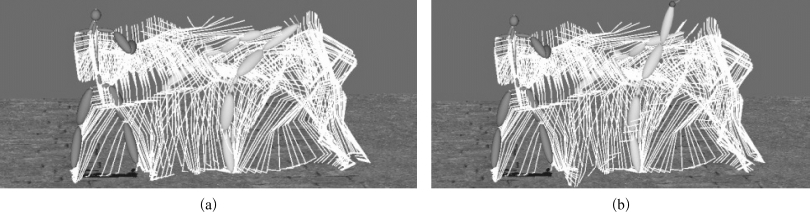

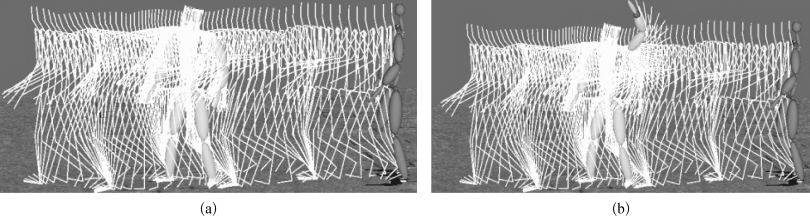

3）运动变形和在线编辑
