可以将伸直后的钣金壁部分或全部重新折弯回来,这就是钣金的重新折弯。
创建重新折弯特征的一般操作步骤如下:
(1)选择特征命令。
(2)选取折弯面:在模型中选择执行重新折弯操作的折弯面(可以选择一个或多个执行“重新折弯”操作的面)。
(3)在“重新折弯”对话框中单击按钮,完成特征的创建。
下面以图8.3.14所示的模型为例,说明创建重新折弯特征的一般操作步骤。

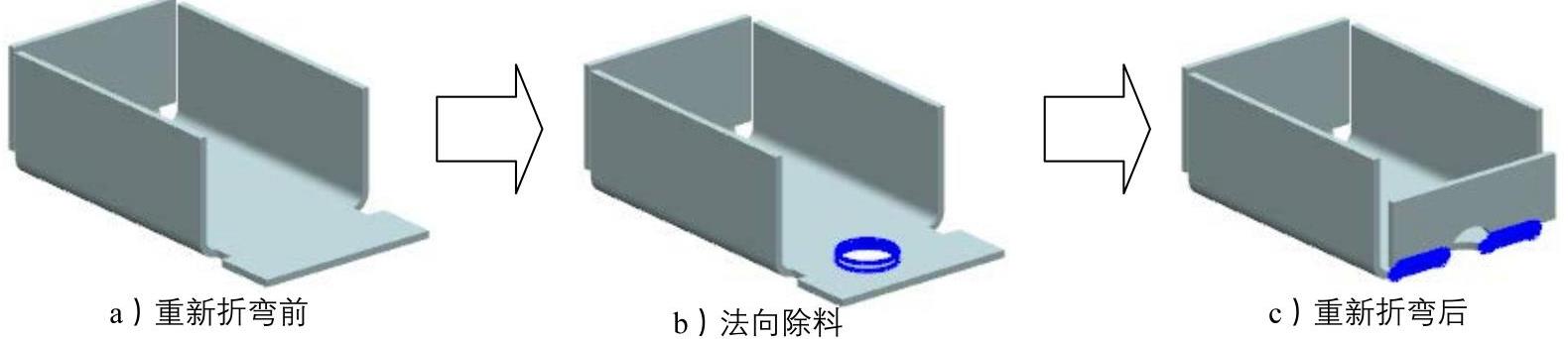

图8.3.14 重新折弯
1.打开一个现有的零件模型,并创建“法向除料”特征
打开文件D:\ugxc10\work\ch08.03.03\sm_rebend_02.prt。
创建图8.3.14b所示的法向除料特征。
(1)选择特征命令。选择下拉菜单命令,系统弹出“法向除料”对话框。
(2)绘制除料截面草图。在“法向除料”对话框区域的下拉列表中选择
选项,单击
按钮,选取图8.3.15所示的模型表面为草图平面,取消选中
区域的
复选框,单击
按钮,绘制图8.3.16所示的截面草图,然后退出草图环境。
(3)定义除料的深度属性。在区域下的
下拉列表中选择
选项;在
下拉列表中选择
选项。
(4)在“法向除料”对话框中单击按钮,完成特征的创建。
(www.chuimin.cn)

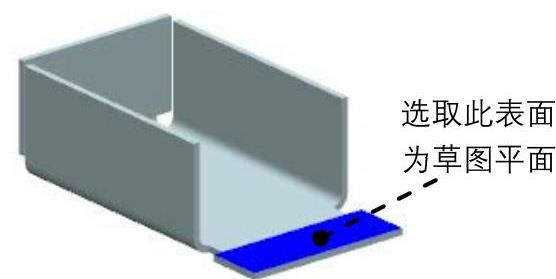

图8.3.15 选取草图平面

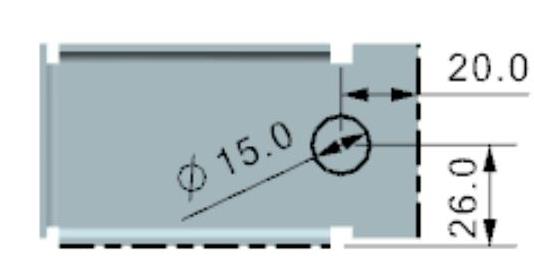

图8.3.16 截面草图
2.创建“重新折弯”特征
选择特征命令。选择下拉菜单
命令,系统弹出图8.3.17所示的“重新折弯”对话框。
定义伸直面。在系统
的提示下,选取图8.3.18所示的面为伸直面。
在“重新折弯”对话框中单击
按钮,完成特征的创建。

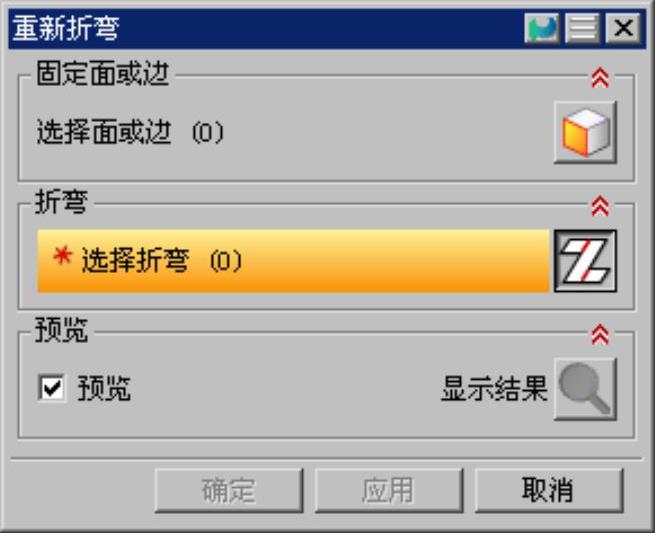

图8.3.17 “重新折弯”对话框

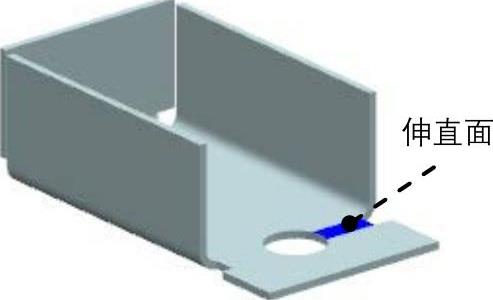

图8.3.18 伸直面
图8.3.17所示的“重新折弯”对话框中按钮的功能说明如下。
◆ (固定面或边)按钮:此按钮用来定义执行“重新折弯”操作时保持固定不动的面或边。
◆ (折弯)按钮:用来定义执行“重新折弯”操作的折弯面(“展开”面)。可以选择一个或多个面取消折弯特征。当选择“取消折弯”面后,所选择的取消折弯特征在视图中将高亮显示。此按钮在图8.3.17所示的“重新折弯”对话框中默认被按下。
