UGNX10.0倒斜角特征创建及应用技巧

2023-10-17 理论教育 版权反馈
【摘要】：使用“倒斜角”命令可以在两个面之间创建用户需要的倒角。下面以图4.8.1所示的范例来说明创建倒斜角的一般过程。选择下拉菜单命令，系统弹出图4.8.2所示的“倒斜角”对话框。图4.8.3 选择倒角参照边图4.8.4 倒斜角拖拽手柄单击按钮，完成倒斜角的创建。对于不对称偏置，可利用按钮反转倒斜角偏置顺序从边缘一侧到另一侧。

构建特征不能单独生成，而只能在其他特征上生成，孔特征、倒角特征和圆角特征等都是典型的构建特征。使用“倒斜角”命令可以在两个面之间创建用户需要的倒角。下面以图4.8.1所示的范例来说明创建倒斜角的一般过程。

978-7-111-50520-4-Chapter04-478.jpg打开文件D:\ugxc10\work\ch04.08\chamber.prt。

978-7-111-50520-4-Chapter04-479.jpg选择命令。选择下拉菜单978-7-111-50520-4-Chapter04-480.jpg978-7-111-50520-4-Chapter04-481.jpg978-7-111-50520-4-Chapter04-482.jpg978-7-111-50520-4-Chapter04-483.jpg978-7-111-50520-4-Chapter04-484.jpg命令，系统弹出图4.8.2所示的“倒斜角”对话框。

978-7-111-50520-4-Chapter04-485.jpg选择倒斜角方式。在978-7-111-50520-4-Chapter04-486.jpg下拉列表中选择978-7-111-50520-4-Chapter04-487.jpg选项（图4.8.2）。


图4.8.1 创建倒斜角

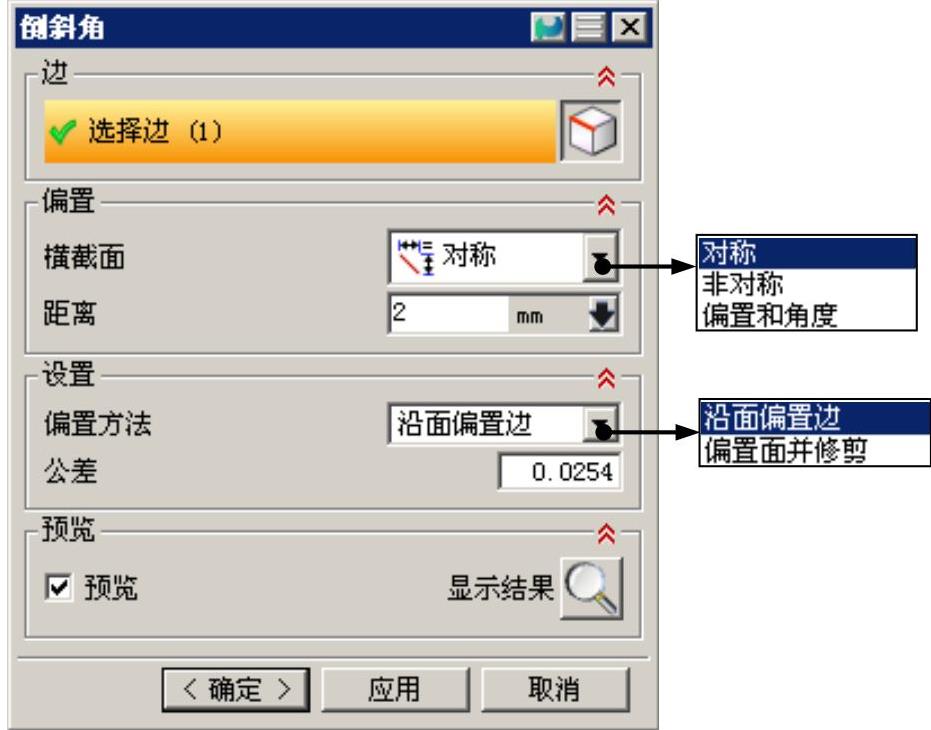

图4.8.2 “倒斜角”对话框

978-7-111-50520-4-Chapter04-490.jpg选取图4.8.3所示的两条边线为倒斜角的参照边。

978-7-111-50520-4-Chapter04-491.jpg定义倒斜角参数。在系统弹出的动态输入框中输入距离值3（可拖动屏幕上的拖拽手柄至用户需要的偏置值），如图4.8.4所示。

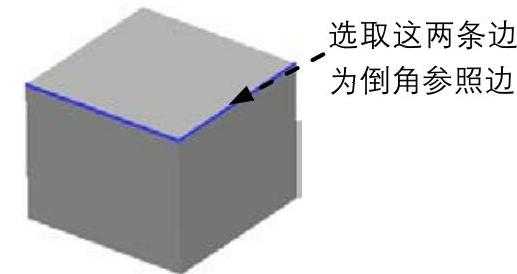

图4.8.3 选择倒角参照边(www.chuimin.cn)

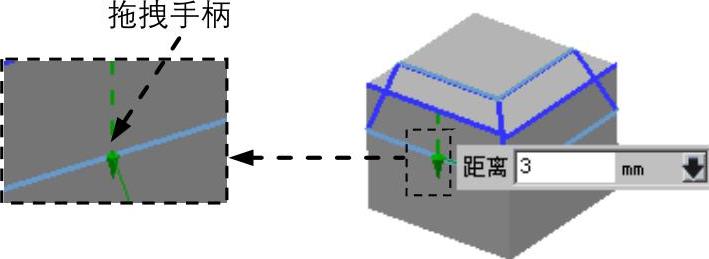

图4.8.4 倒斜角拖拽手柄

978-7-111-50520-4-Chapter04-494.jpg单击978-7-111-50520-4-Chapter04-495.jpg按钮，完成倒斜角的创建。

图4.8.2所示的“倒斜角”对话框中有关选项的说明如下。

◆ 978-7-111-50520-4-Chapter04-496.jpg：单击该按钮，建立一简单倒斜角，沿两个表面的偏置值是相同的。

◆ 978-7-111-50520-4-Chapter04-497.jpg：单击该按钮，建立一简单倒斜角，沿两个表面有不同的偏置量。对于不对称偏置，可利用978-7-111-50520-4-Chapter04-498.jpg按钮反转倒斜角偏置顺序从边缘一侧到另一侧。

◆ 978-7-111-50520-4-Chapter04-499.jpg：单击该按钮，建立一简单倒斜角，它的偏置量是由一个偏置值和一个角度决定的。

◆ 978-7-111-50520-4-Chapter04-500.jpg：包括以下两种偏置方法。

● 978-7-111-50520-4-Chapter04-501.jpg：仅为简单形状生成精确的倒斜角，从倒斜角的边开始，沿着面测量偏置值，这将定义新倒斜角面的边。

● 978-7-111-50520-4-Chapter04-502.jpg：如果被倒斜角的面很复杂，此选项可延伸用于修剪原始曲面的每个偏置曲面。
