UGNX10.0二维草图设计综合实例一技巧

2023-10-17 理论教育 版权反馈
【摘要】：在图3.1.1a中，标注了圆角圆心到直线的距离值5.5。双击已有草图，单击按钮，进入草图环境，隐藏尺寸。单击“几何约束”按钮，在系统弹出的“几何约束”工具条中单击按钮，然后选择图3.1.3所示的点1和直线1，为点1和直线1添加“点在曲线上”约束，如图3.1.4所示。图3.1.2 创建点1参照为点1和直线2添加“点在曲线上”约束，如图3.1.5所示。删除图3.1.6所示的“尺寸5.5”，重新创建图3.1.7所示的尺寸7.0。

实例概述：

本实例讲解的是一个草图标注的技巧。在图3.1.1a中，标注了圆角圆心到直线的距离值5.5。如果要将该尺寸变为图3.1.1b中的尺寸值7.0，那么就必须先绘制辅助交点，然后才能创建尺寸值7.0。操作步骤如下。

978-7-111-50520-4-Chapter03-1.jpg打开文件D:\ugxc10\work\ch03.01\spsk04.prt。

978-7-111-50520-4-Chapter03-2.jpg双击已有草图，单击978-7-111-50520-4-Chapter03-3.jpg按钮，进入草图环境，隐藏尺寸。

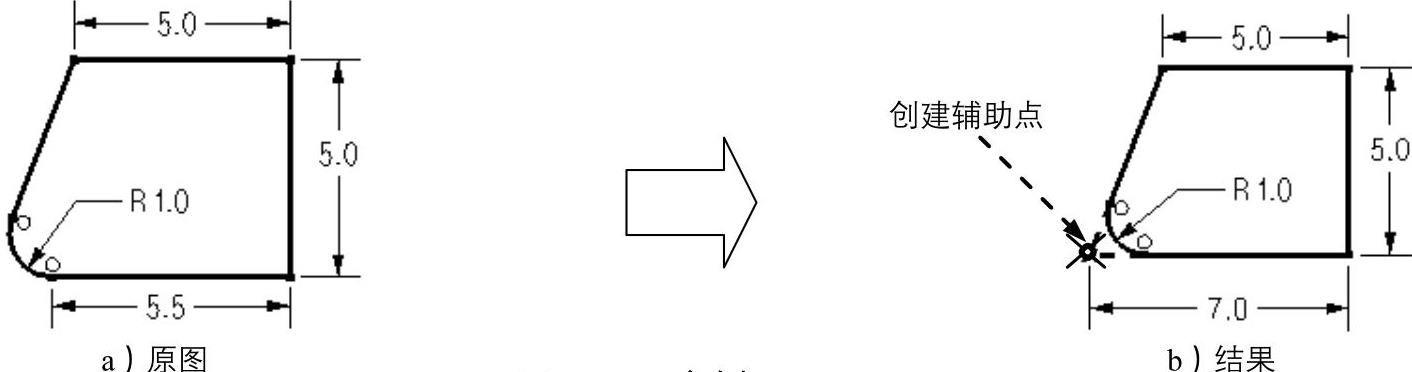

图3.1.1 实例一

978-7-111-50520-4-Chapter03-5.jpg创建点1。选择下拉菜单978-7-111-50520-4-Chapter03-6.jpg978-7-111-50520-4-Chapter03-7.jpg978-7-111-50520-4-Chapter03-8.jpg978-7-111-50520-4-Chapter03-9.jpg978-7-111-50520-4-Chapter03-10.jpg命令，系统弹出“点”对话框；在图3.1.2a所示的位置单击，然后单击“点”对话框中的978-7-111-50520-4-Chapter03-11.jpg按钮，完成点1的创建，如图3.1.2b所示。

978-7-111-50520-4-Chapter03-12.jpg单击“几何约束”按钮978-7-111-50520-4-Chapter03-13.jpg，在系统弹出的“几何约束”工具条中单击978-7-111-50520-4-Chapter03-14.jpg按钮，然后选择图3.1.3所示的点1和直线1，为点1和直线1添加“点在曲线上”约束，如图3.1.4所示。

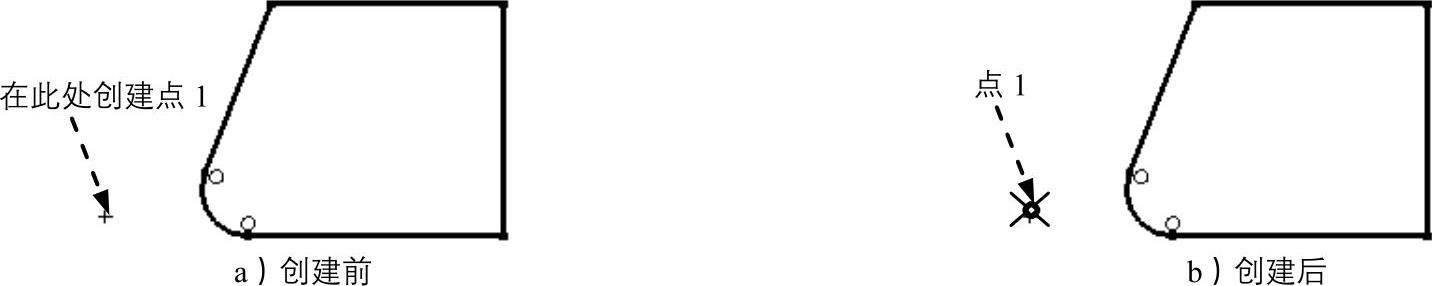

图3.1.2 创建点1

978-7-111-50520-4-Chapter03-16.jpg参照978-7-111-50520-4-Chapter03-17.jpg为点1和直线2添加“点在曲线上”约束，如图3.1.5所示。

978-7-111-50520-4-Chapter03-18.jpg显示尺寸。删除图3.1.6所示的“尺寸5.5”，重新创建图3.1.7所示的尺寸7.0。(www.chuimin.cn)

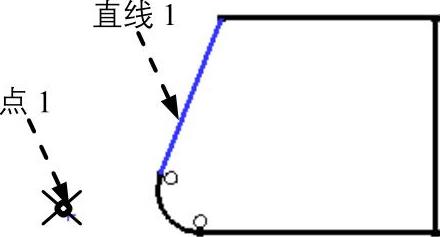

图3.1.3 选取点1和直线1

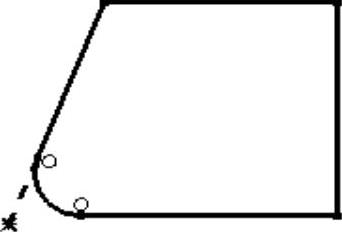

图3.1.4 为点1和直线2添加约束后

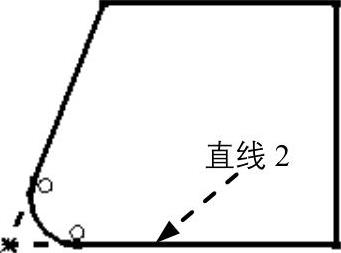

图3.1.5 为点1和直线2添加约束后

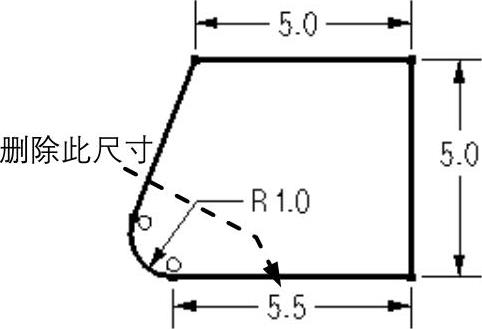

图3.1.6 删除尺寸

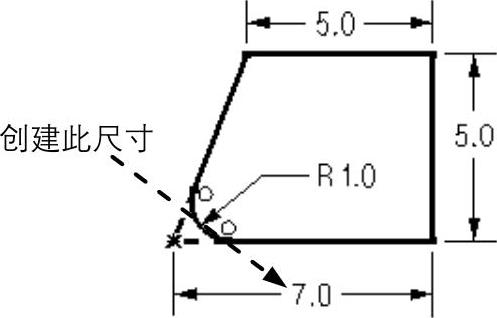

图3.1.7 创建尺寸
