在路径查找器中编辑路径-教程实例

2023-10-16 理论教育 版权反馈
【摘要】：路径查找器是一个带有强大路径编辑功能的面板，该面板可以帮助用户方便地组合、分离和细化对象的路径。其中，可以分为“形状模式”和“路径查找器”两类路径运算命令。图5-24 路径查找器1.与形状区域相加单击“联集”按钮可以使两个或两个以上的重叠对象合并为具有同一轮廓线的一个对象，并将重叠的部分删除。如图5-25所示，同时选中3个不同颜色的椭圆，单击“路径查找器”面板中的“联集”按钮，将3个椭圆合并为一个对象。

路径查找器是一个带有强大路径编辑功能的面板，该面板可以帮助用户方便地组合、分离和细化对象的路径。执行“窗口”→“路径查找器”命令或按下Shift+Ctrl+F9键，即可打开该面板，如图5-24所示。

路径查找器面板提供了10种不同的路径编辑功能。其中，可以分为“形状模式”和“路径查找器”两类路径运算命令。


图5-24 路径查找器

1.与形状区域相加

单击“联集”按钮978-7-111-40934-2-Chapter05-60.jpg可以使两个或两个以上的重叠对象合并为具有同一轮廓线的一个对象，并将重叠的部分删除。几个不同颜色的形状区域相加后，新产生的颜色将和原来重叠在最上层对象的颜色相同。

如图5-25所示，同时选中3个不同颜色的椭圆，单击“路径查找器”面板中的“联集”按钮978-7-111-40934-2-Chapter05-61.jpg，将3个椭圆合并为一个对象。并且，合并后的对象颜色和最上层的椭圆颜色相同，为白色，效果如图5-26所示。


图5-25 选择3个椭圆

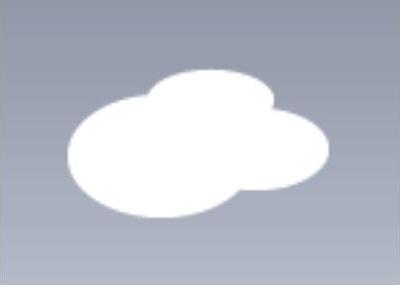

图5-26 合并区域后效果

2.与形状区域相减

单击“减去顶层”按钮978-7-111-40934-2-Chapter05-64.jpg可以使两个重叠对象相减，位于顶层的路径将被删除，新产生的颜色将和原来重叠在底层对象的颜色相同。如图5-27所示，同时选择两个图形，单击“减去顶层”按钮978-7-111-40934-2-Chapter05-65.jpg，使底层的图形减去顶层的图形，效果图5-28所示。

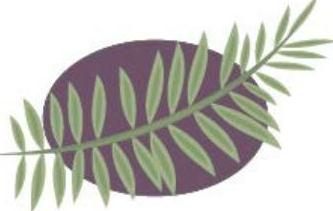

图5-27 选择两个重叠对象

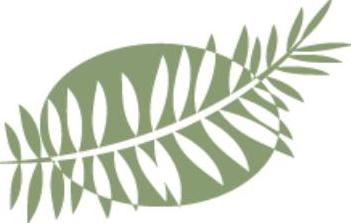

图5-28 重叠区域相减后效果

3.与形状区域相交

单击“交集”按钮978-7-111-40934-2-Chapter05-68.jpg可以使两个重叠对象相减，但重叠的区域会得到保留，不重叠的区域将被删除。同样，选择图5-27的两个图形，单击“交集”按钮978-7-111-40934-2-Chapter05-69.jpg，效果如图5-29所示。新产生的路径颜色属性将和顶层对象的颜色相同。

4.排除重叠形状区域

单击“差集”按钮978-7-111-40934-2-Chapter05-70.jpg可以使两个重叠对象保留不相交的区域，重叠的区域将被删除。选择图5-27的两个图形，单击“差集”按钮978-7-111-40934-2-Chapter05-71.jpg，效果如图5-30所示。新产生的路径颜色属性将和顶层对象的颜色相同。


图5-29 与形状区域相交后效果


图5-30 排除重叠形状区域后效果

5.分割

单击“分割”按钮978-7-111-40934-2-Chapter05-74.jpg可以将所选择路径的重叠对象按照边界进行分割，最后形成一个路径的群组。解组后，可以对单独的路径进行编辑修改。

选择图5-31的两个图形，单击“分割”按钮978-7-111-40934-2-Chapter05-75.jpg，分割两个图形重叠的区域。然后，执行“对象”→“取消编组”命令，将分割后的群组取消。这时，拖动路径即可观察到路径被分割的效果，如图5-32所示。


图5-31 选择分割图形


图5-32 分割路径效果

6.修边(www.chuimin.cn)

单击“修边”按钮978-7-111-40934-2-Chapter05-78.jpg可以使两个或多个重叠对象相减并进行分割，形成一个路径的群组。重叠区域中，排列在后层的区域将被删除，保留排列在顶层的路径。

同样选择如图5-31所示的两个图形，单击“修边”按钮978-7-111-40934-2-Chapter05-79.jpg，使分割两个图形重叠的区域，并将排列在后层的区域删除。这时，将修边后产生的群组取消编组，拖动路径即可观察到路径被分割和删除的效果，如图5-33所示。

7.合并

单击“合并”按钮978-7-111-40934-2-Chapter05-80.jpg可以将重叠对象的颜色相同的重叠区域合并为一个图形，形成一个路径的群组，而重叠区域中颜色不同的部分则被删除。

选择如图5-34所示的4个图形，单击“合并”按钮978-7-111-40934-2-Chapter05-81.jpg，使4个路径合并为一个群组。执行“取消编组”命令后，编辑单独的路径，可以看到4个图形中相同颜色的区域已经合并，不同颜色的重叠部分被删除，如图5-35所示。


图5-33 修边后效果


图5-34 选择4个图形


图5-35 合并后效果

8.裁减

单击“裁减”按钮978-7-111-40934-2-Chapter05-85.jpg可以使重叠对象相减并进行分割，形成一个路径的群组。重叠区域的底层路径会保留，其余的区域将会被删除。新产生的路径颜色属性将和底层对象的颜色相同。

选择如图5-36所示的两个图形，单击“裁减”按钮978-7-111-40934-2-Chapter05-86.jpg。这时，底层的图形未重叠的区域被删除，只保留和顶层图形重叠的区域，效果如图5-37所示。

9.轮廓

单击“轮廓”按钮978-7-111-40934-2-Chapter05-87.jpg可以将重叠的对象分割并转换为编组的轮廓线。

选择如图5-38所示的两个图形，单击“轮廓”按钮978-7-111-40934-2-Chapter05-88.jpg，将图形进行分割并转换为群组的轮廓线。执行“取消编组”命令后，分别拖动轮廓线，可以看到分割后的轮廓线为开放式路径，如图5-39所示。


图5-36 选择两个图形

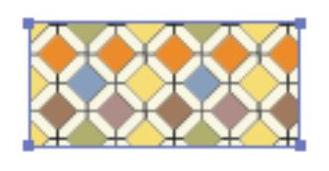

图5-37 裁减后效果


图5-38 选择图形

10.减去后方对象

单击“减去后方对象”按钮978-7-111-40934-2-Chapter05-92.jpg可以以使重叠对象相减，顶层对象中的重叠区域和底层的对象将被删除。

选择如图5-40所示的两个图形，单击“减去后方对象”按钮978-7-111-40934-2-Chapter05-93.jpg。这时，后方的星形对象被删除，圆形和星形的重叠区域也被删除，效果如图5-41所示。

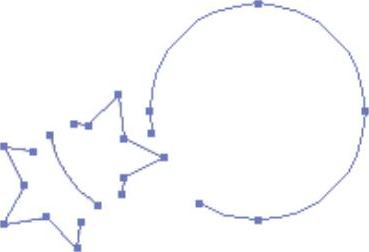

图5-39 分割后称为开放式路径


图5-40 选择图形


图5-41 减去后方对象效果
