配管配线工程考点详解

2023-10-08 理论教育版权反馈

【摘要】：知识要点集成表4-19配管配线续表4-19经典考题剖析一、2020年考题1.直径15mm的刚性塑料管，垂直敷设长度10m需要的管卡数量为（）。各种连接方法适用于不同的导线及不同的工作地点。

点评：本部分内容是历年考核的重点，一般每年出一道题。

知识要点集成

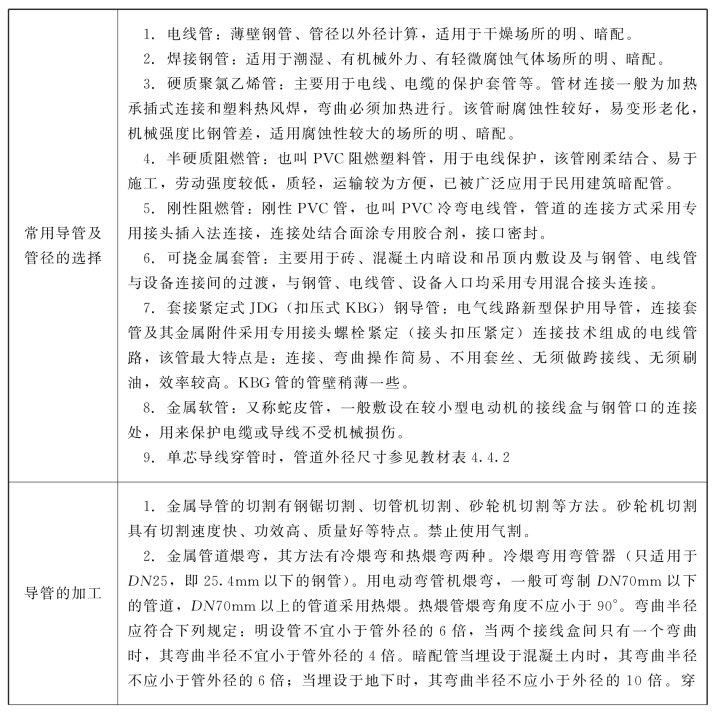

表4-19　配管配线

pagenumber_ebook=199,pagenumber_book=187

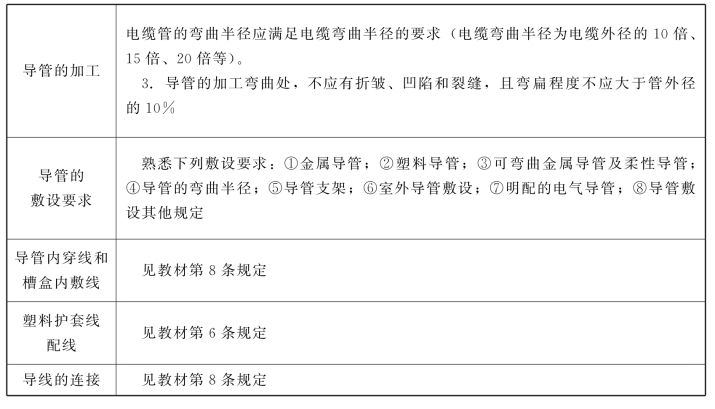

续表4-19

pagenumber_ebook=200,pagenumber_book=188

经典考题剖析

一、2020年考题

1.直径15mm的刚性塑料管，垂直敷设长度10m需要的管卡数量为（　　）。

A.10个　B.7个

C.5个　D.4个

答案：A

［解析］中间直线段固定管卡间的最大距离应符合下表规定。

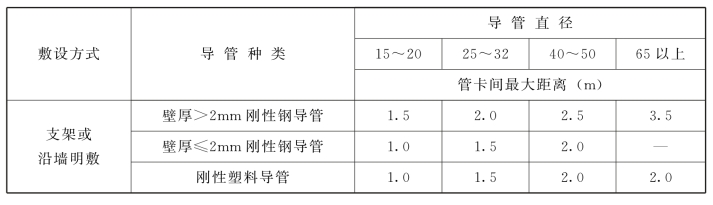

管卡间的最大距离

pagenumber_ebook=200,pagenumber_book=188

2.电气照明导线连接方式，除铰接外还包括（　　）。

A.压接　B.螺栓连接

C.焊接　D.粘接

答案：A、B、C

［解析］导线连接有铰接、焊接、压接和螺栓连接等。

二、2019年考题

1.依据《建筑电气工程施工质量验收规范》GB50303-2015，电气导管在无保温措施的热水管道上面平行敷设时，导管与热水管间的最小距离应为（　　）mm。

A.200　B.300

C.400　D.500

答案：B

［解析］导管与热水管、蒸汽管平行敷设时，宜敷设在热水管、蒸汽管的下面，当有困难时，可敷设在其上面；相互间的最小距离宜符合下表规定。

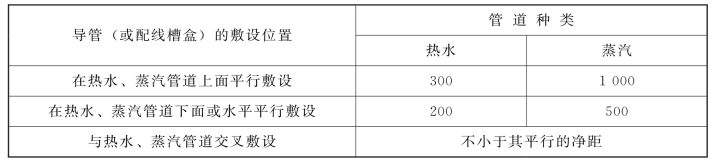

导管（或配线槽盒）与热水管、蒸汽管间的最小距离（mm）

pagenumber_ebook=201,pagenumber_book=189 (www.chuimin.cn)

注：1.对有保温措施的热水管、蒸汽管，其最小距离不宜小于200mm。
2.导管（或配线槽盒）与不含可燃及易燃易爆气体的其他管道的距离，平行或交叉敷设不应小于100mm。
3.导管（或配线槽盒）与可燃及易燃易爆气体不宜平行敷设，交叉敷设处不应小于100mm。
4.达不到规定距离时应采取可靠有效的隔离保护措施。

2.下列导线与设备工器具的选择符合规范要求的有（　　）。

A.截面积6mm2单芯铜芯线与多芯软导线连接时，单芯铜导线宜搪锡处理

B.当接线端子规格与电气器具规格不配套时，应采取降容的转接措施

C.每个设备或器具的端子接线不多于2根导线或2个导线端子

D.截面积≤10mm2的单股铜导线可直接与设备或器具的端子连接

答案：C、D

［解析］导线连接有铰接、焊接、压接和螺栓连接等。各种连接方法适用于不同的导线及不同的工作地点。导线与设备或器具的连接应符合下列规定：

（1）截面积在10mm2及以下的单股铜导线和单股铝/铝合金芯线可直接与设备或器具的端子连接；

（2）截面积在2.5mm2及以下的多芯铜芯线应接续端子或拧紧搪锡后再与设备或器具的端子连接；

（3）截面积大于2.5mm2的多芯铜芯线，除设备自带插接式端子外，应接续端子后与设备或器具的端子连接；多芯铜芯线与插接式端子连接前，端部应拧紧搪锡；

（4）多芯铝芯线应接续端子后与设备、器具的端子连接，多芯铝芯线接续端子前应去除氧化层并涂抗氧化剂，连接完成后应清洁干净；

（5）每个设备或器具的端子接线不多于2根导线或2个导线端子；

（6）截面积6mm2及以下铜芯导线间的连接应采用导线连接器或缠绕搪锡连接，并应符合下列规定：

1）导线连接器应符合现行国家标准相关规定，并应符合下列规定：①导线连接器应与导线截面相匹配；②单芯导线与多芯软导线连接时，多芯软导线宜搪锡处理；③导线连接后不应明露线芯；④采用机械压紧方式制作导线接头时，应使用确保压接力的专用工具；⑤多尘场所的导线连接应选用IP5X及以上的防护等级连接器，潮湿场所的导线连接应选用IPX5及以上的防护等级连接器；

2）导线采用缠绕搪锡连接时，连接头缠绕搪锡后应采取可靠绝缘措施。

（7）绝缘导线、电缆的线芯连接金具（连接管和端子），其规格应与线芯的规格适配，且不得采用开口端子，其性能应符合国家现行有关产品标准的规定。

（8）当接线端子规格与电气器具规格不配套时，不应采取降容的转接措施。

三、2018年考题

4根单芯截面为6mm2的导线应穿钢管直径为（　　）mm。

A.15　B.20

C.25　D.32

答案：B

［解析］单芯导线管选择见下表。

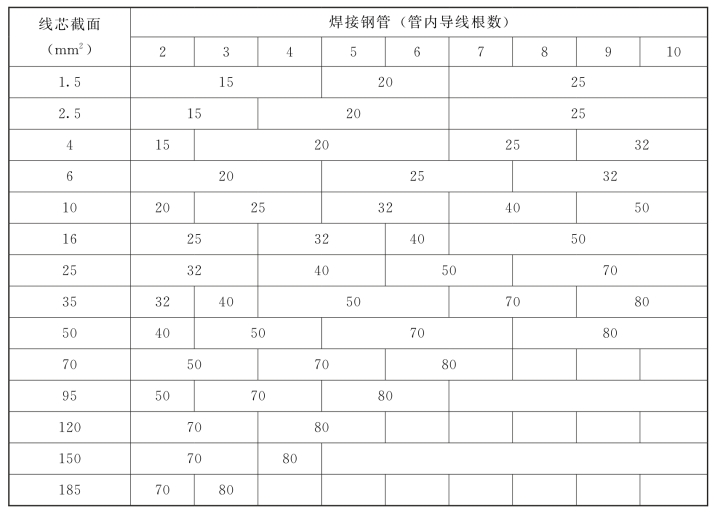

单芯导线管选择表

pagenumber_ebook=202,pagenumber_book=190
