喷枪是喷漆工艺体系的关键设备。虽然不同的喷枪有许多通用的零件，但每种类型或型号的喷枪只适用于一定范围的作业。选择合适的工具是以最短的时间完成高质量作业的保证。喷枪由枪体与喷枪嘴组成。枪体又分空气阀、漆流控制阀、雾型控制（即漆雾扇形角度调节）阀、控漆阀、压缩空气进气阀、扳机、手柄等。喷枪嘴由气帽、涂料喷嘴和顶针组成。图5-10为典型喷枪的组成示意图。

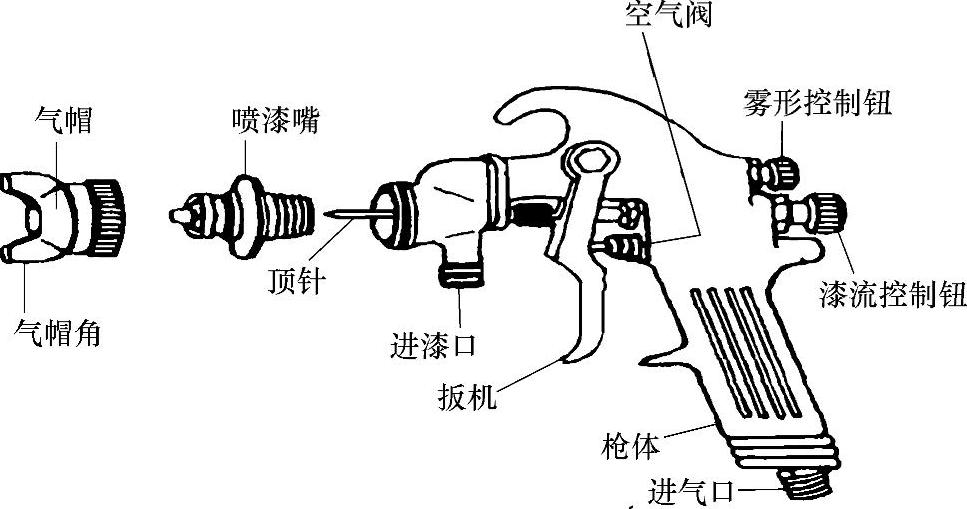

图5-10 典型喷枪的组成示意图

喷枪的性能取决于涂料喷出量与空气消耗量的关系，即涂料喷出量小而空气消耗量大时涂粒较小，而涂料喷出量多而空气消耗量少时涂粒较大、较粗，涂面的成效较差。通常，小型喷枪涂料喷出量为10～200mL/min，大型为120～600mL/min，空气使用量小型为40～290L/min，大型为280～520L/min。涂料喷出量大，则空气使用量也须越大，其关系见表5-2所示。

喷枪的种类很多，用途各异，根据涂料供给方式主要有重力式、虹吸式和压力式三种。目前在汽车修理厂中使用较多的是重力式喷枪和虹吸式喷枪。虹吸式喷枪因操作方便，深受广大油漆工的欢迎。

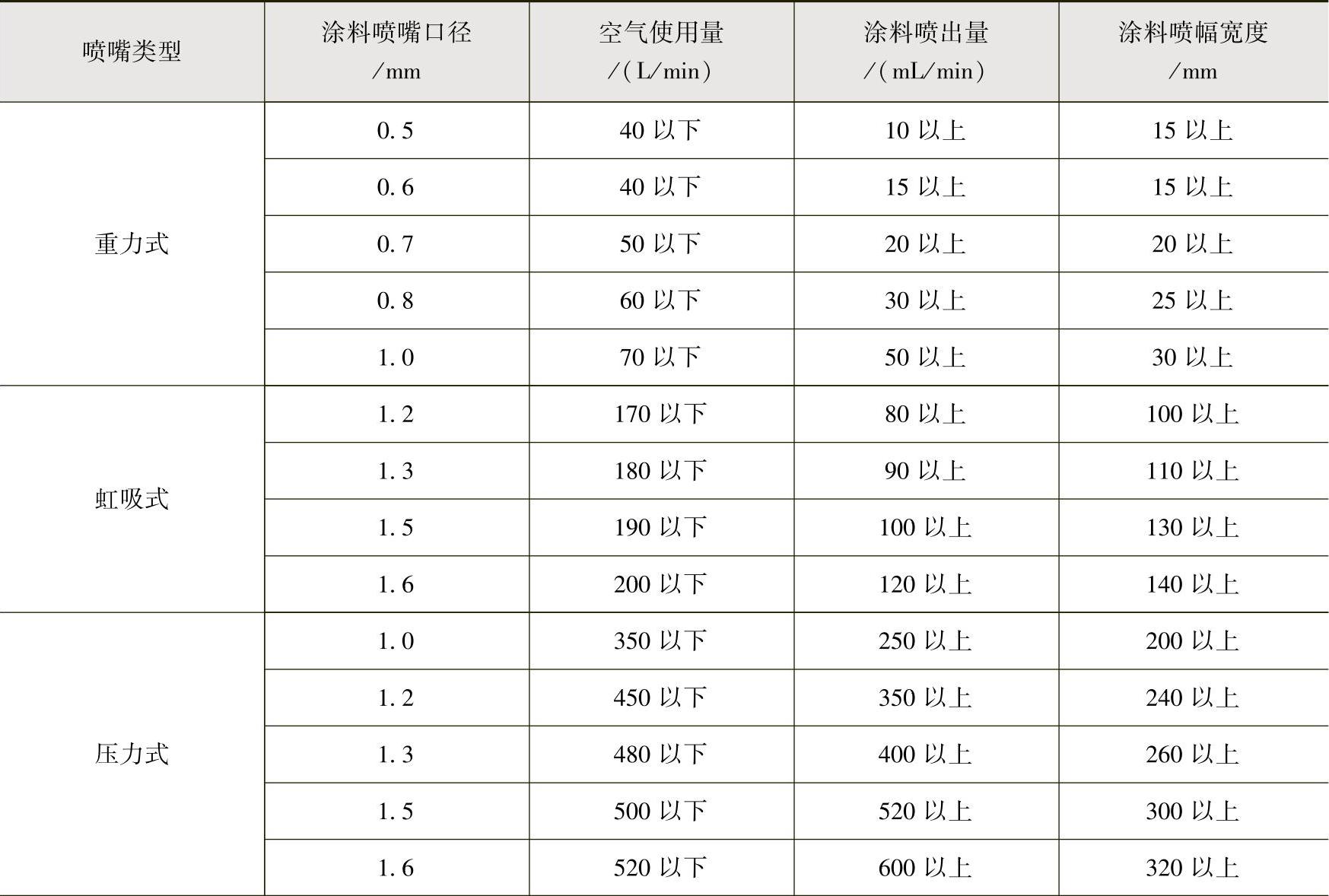

表5-2 涂料喷嘴口径、涂料喷出量和空气使用量关系

虹吸式喷枪受欢迎的原因，主要是因为它可在大面积喷涂时进行连续操作，提高施工工效。可以通过雾型阀调节，从圆形逐渐调整为扇形，且喷雾截面在360°范围内任意调节。当喷嘴侧面空气孔与主空气孔成水平位置时，左右侧面空气孔喷出的气流将主空气孔喷出的漆雾压缩成纵形扇式漆雾形，可用于侧面物体的水平移动喷涂。当喷嘴侧面空气孔与主空气孔成垂直位置时，中心孔喷出漆雾成横向扇形漆雾，可用于侧面物体的垂直上下移动喷涂。三个喷口的位置如图5-11所示。

在有些汽车美容修理厂有时还配备大流量低压喷涂、无气喷涂、静电喷涂、气助无气静电喷涂、无气静电喷涂等设备。其中大流量低压喷涂——HVLP空气喷枪代表着当今涂装行业的主要方向。

2.空气压缩机

在喷涂工艺中常用的供气装置——空气压缩机，是由压缩机、储气罐和电动机组成的。按外形可分为立式和卧式，按放置方式可分为移动式和固定式。图5-12为移动式空气压缩机，图5-13为固定式空气压缩机。压缩机包括活塞、活塞环、气缸、连杆、进气阀、排气阀，主要以电动机为动力带动空气压缩机工作，由空气压缩机曲轴回转时带动活塞连杆组做上下往复运动。通常涂装用压力不高，都使用一级压缩式空气压缩机（空气压力为0.7MPa）。

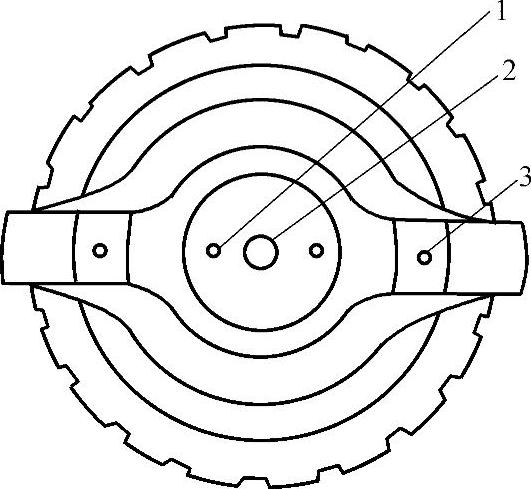

图5-11 空气喷口

1—辅助喷口 2—中央喷口 3—侧喷口

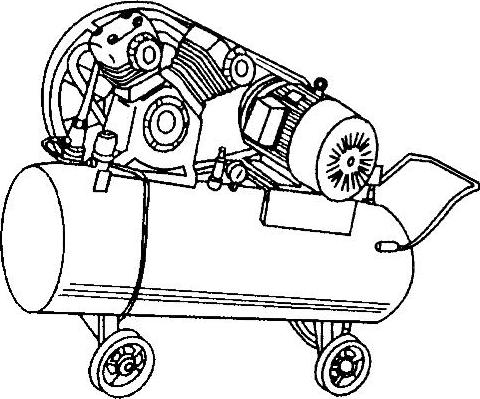

图5-12 移动式空气压缩机

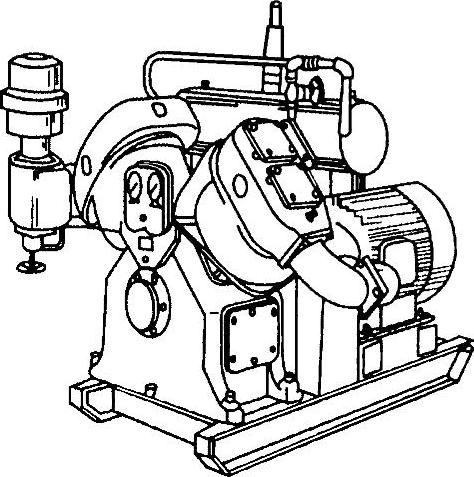

图5-13 固定式空气压缩机

不同型号的喷枪对供气压力有不同的要求，在喷漆前应按说明书的规定预先调好。如无标准可循时，可依经验加以判断。如喷射力加剧并产生强烈的漆雾时，一般为空气压力过高且漆液的输出量不足；反之则是由于空气压力调节过低所致。

3.分水滤气器

由于空气中水分经压缩机压缩后凝聚，气体中又带有油气，这些油气和水分若随雾喷涂到工件上，会使涂膜表面产生“水泡”和“麻点”，影响漆膜的质量。因此，在空气压缩机上都装有分水滤气器。分水滤气器主要起水气分离和过滤空气的作用，为喷枪提供纯净而干燥的空气。叶片旋风式分水器能有效果将微小水滴从压缩空气中分离出去；而铜珠烧结的多微孔过滤杯，能够滤掉压缩空气中的污垢。这种滤气器一般装在0.3m³和0.6m³的小型空气压缩机上。

4.粘度计

所谓粘度是液体分子间相互作用，并由此产生的阻碍分子间相对运动的力的量度，也可以称其为液体流动的阻力（内摩擦力）。通常所说漆料的稀与稠，实际上就是指其粘度的大小。不同的涂层对涂料的粘度要求也有所不同，一定要严格按涂装工艺中所规定的标准调整。否则，粘度过高将会使表面粗糙不匀，产生针孔和气孔等到缺陷，粘度过低则会造成挂流、失光使漆膜形成得不丰满。所以，车身涂装作业中应根据技术要求调整粘度，并养成使用粘度计进行测量的习惯。
