1.监理巡视与检查

2.监理验收

（1）钢构件焊接工程

1）验收标准

①钢构件焊接工程主控项目检验应符合表3-31、表3-32的规定。

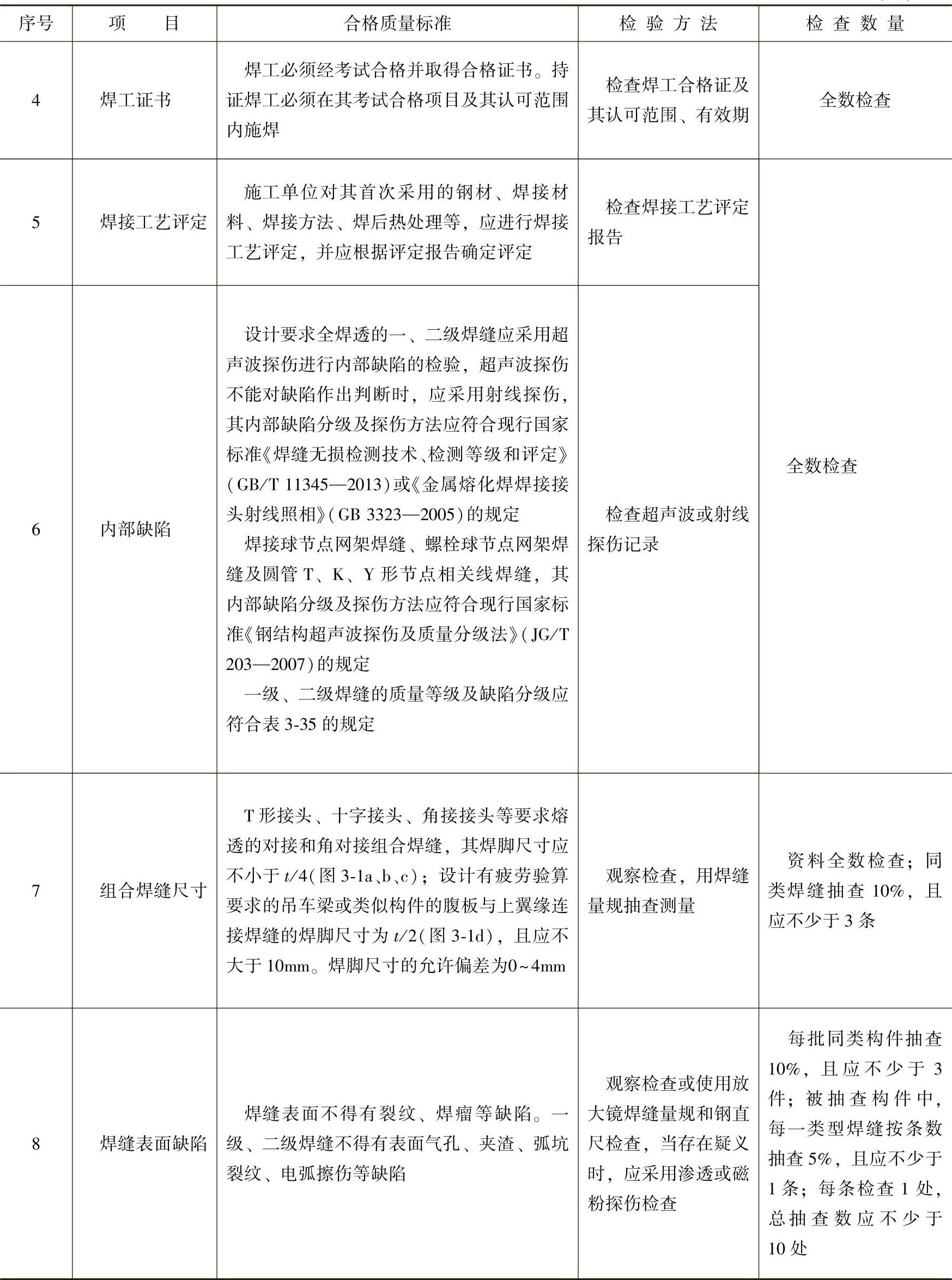

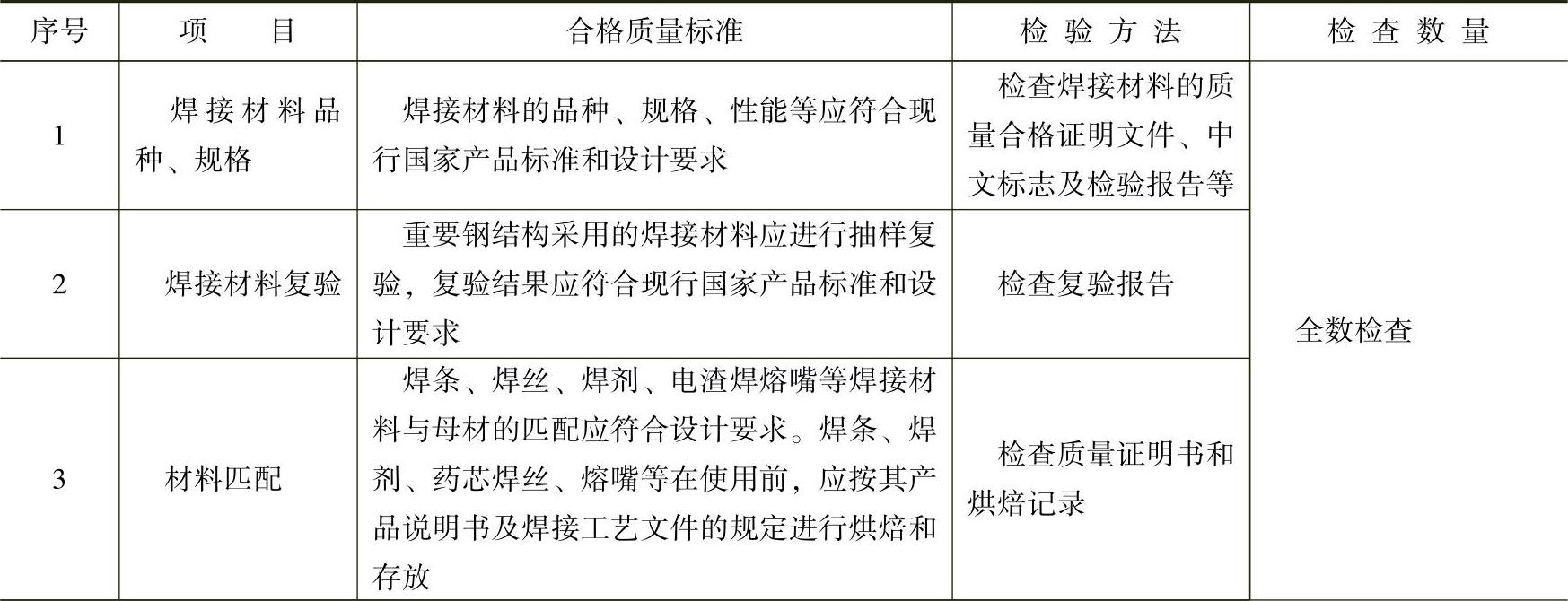

表3-31 钢构件焊接工程主控项目检验

（续）

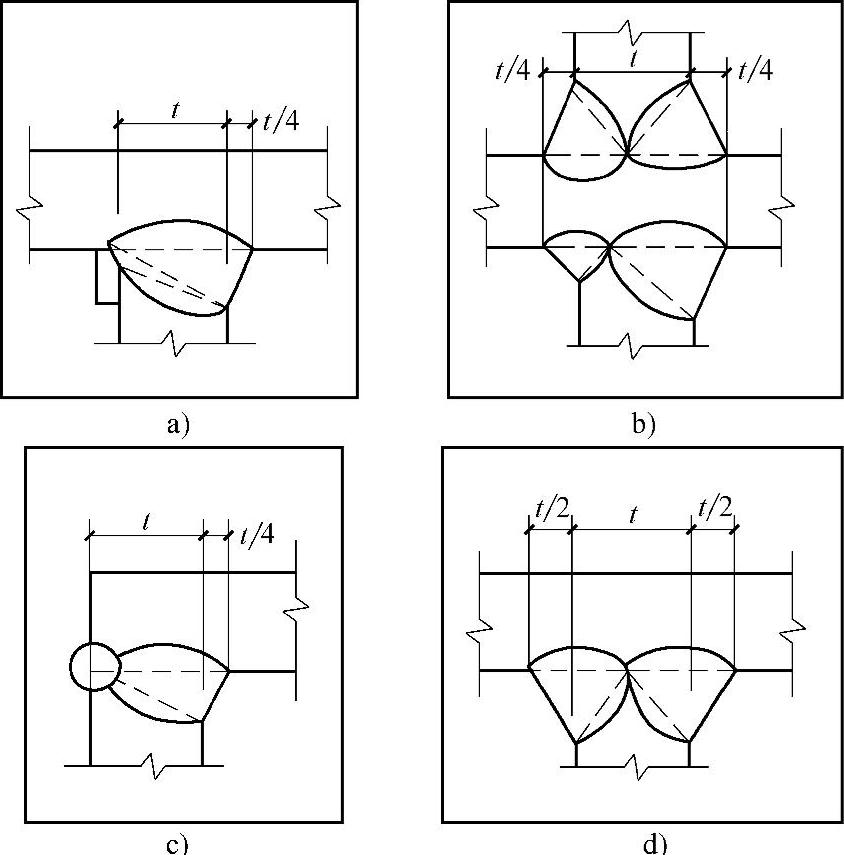

图3-1 焊脚尺寸

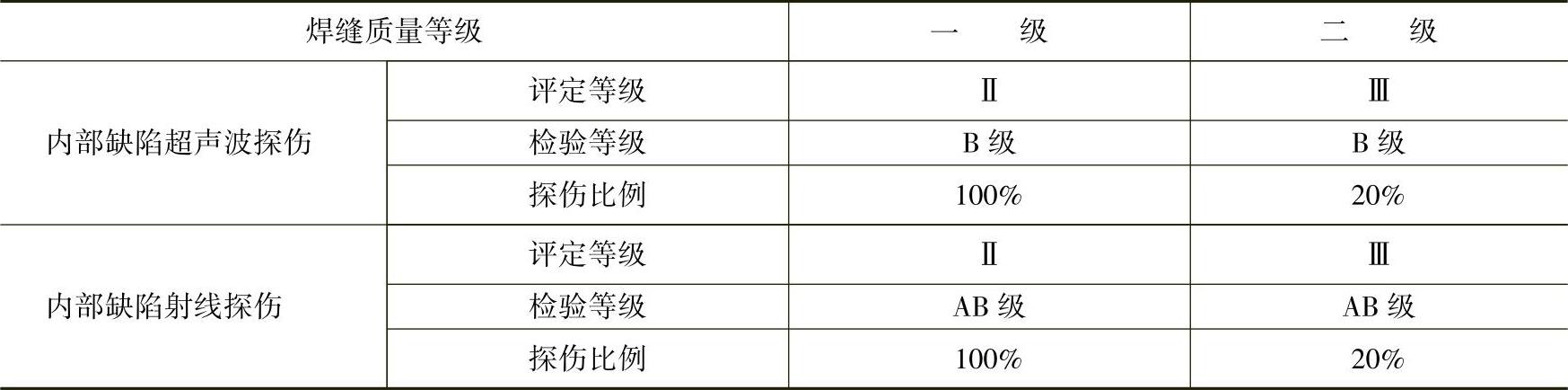

表3-32 一级、二级焊缝质量等级及缺陷分级

注：探伤比例的计数方法应按以下原则确定：

1）对工厂制作的焊缝，应按每条焊缝计算百分率，且探伤长度应不小于200mm，当焊缝长度不足200mm时，应对整条焊缝进行探伤。

2）对现场安装的焊缝，应按同一类型、同一施焊条件的焊缝条数计算百分率，探伤长度应不小于200mm，当焊缝长度不足200mm时，应对整条焊缝进行探伤，并应不少于1条焊缝。

②钢构件焊接工程一般项目检验应符合表3-33的规定。

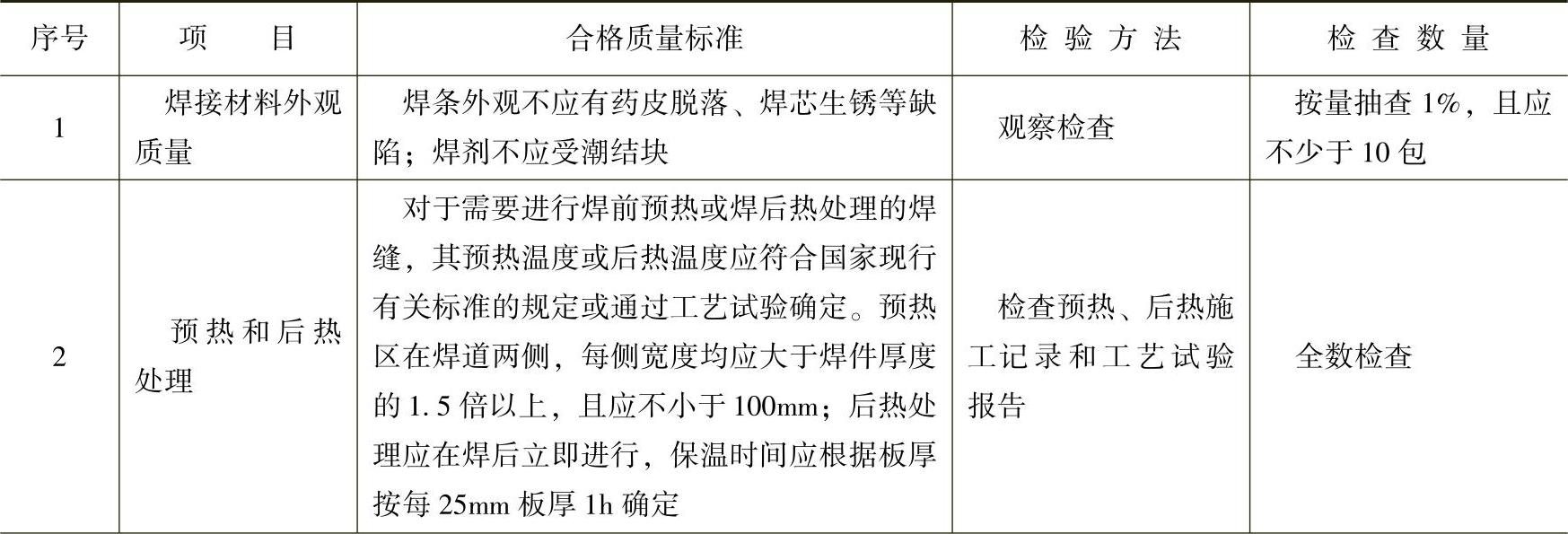

表3-33 钢构件焊接工程一般项目检验

（续）

③焊缝外观质量标准及尺寸允许偏差应符合表3-34～表3-36的规定。

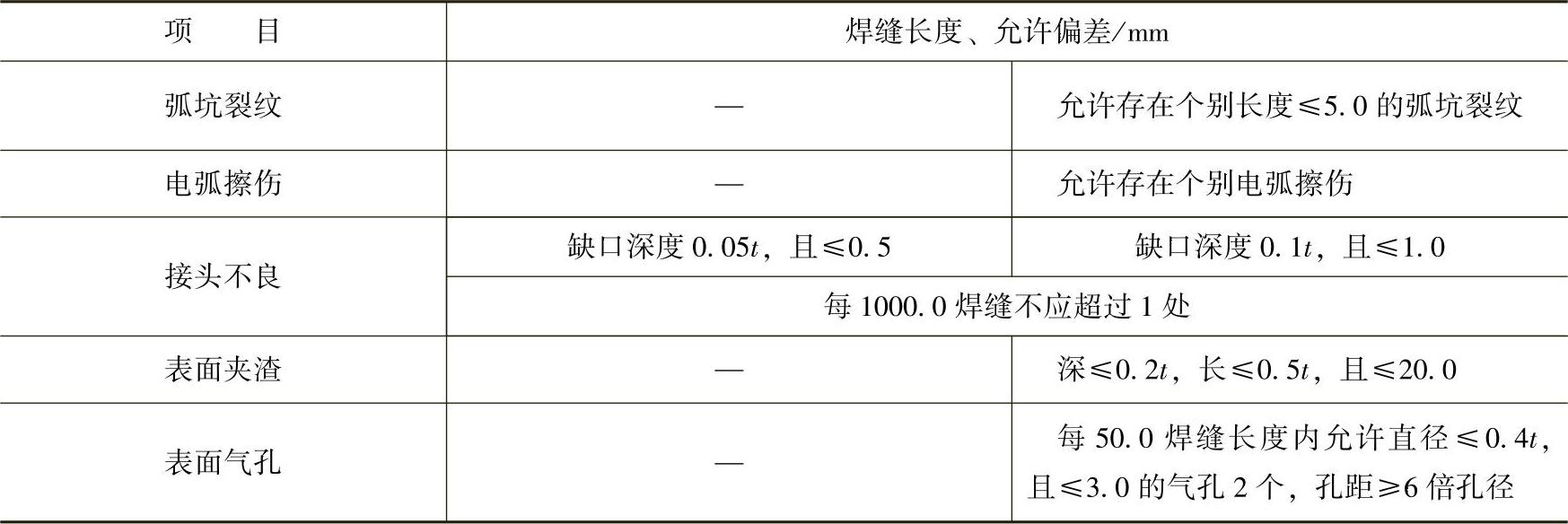

表3-34 二级、三级焊缝外观质量标准

（续）

注：表内t为连接处较薄的板厚。

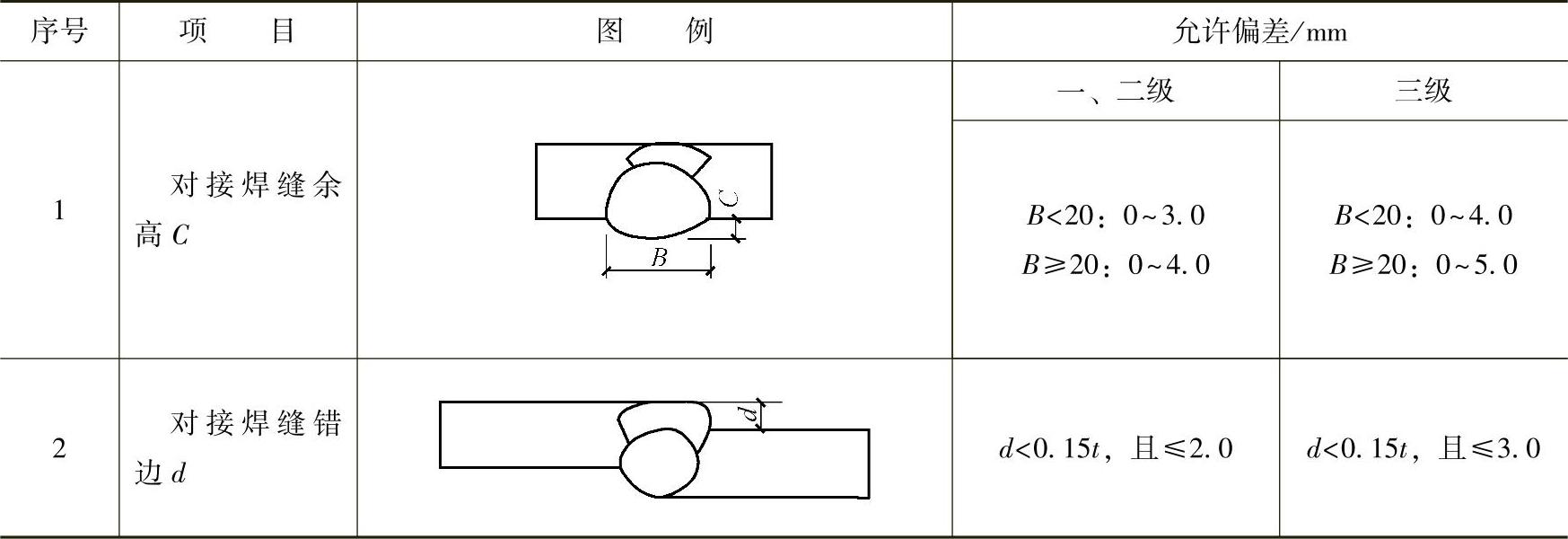

表3-35 对接焊缝及完全熔透组合焊缝尺寸允许偏差

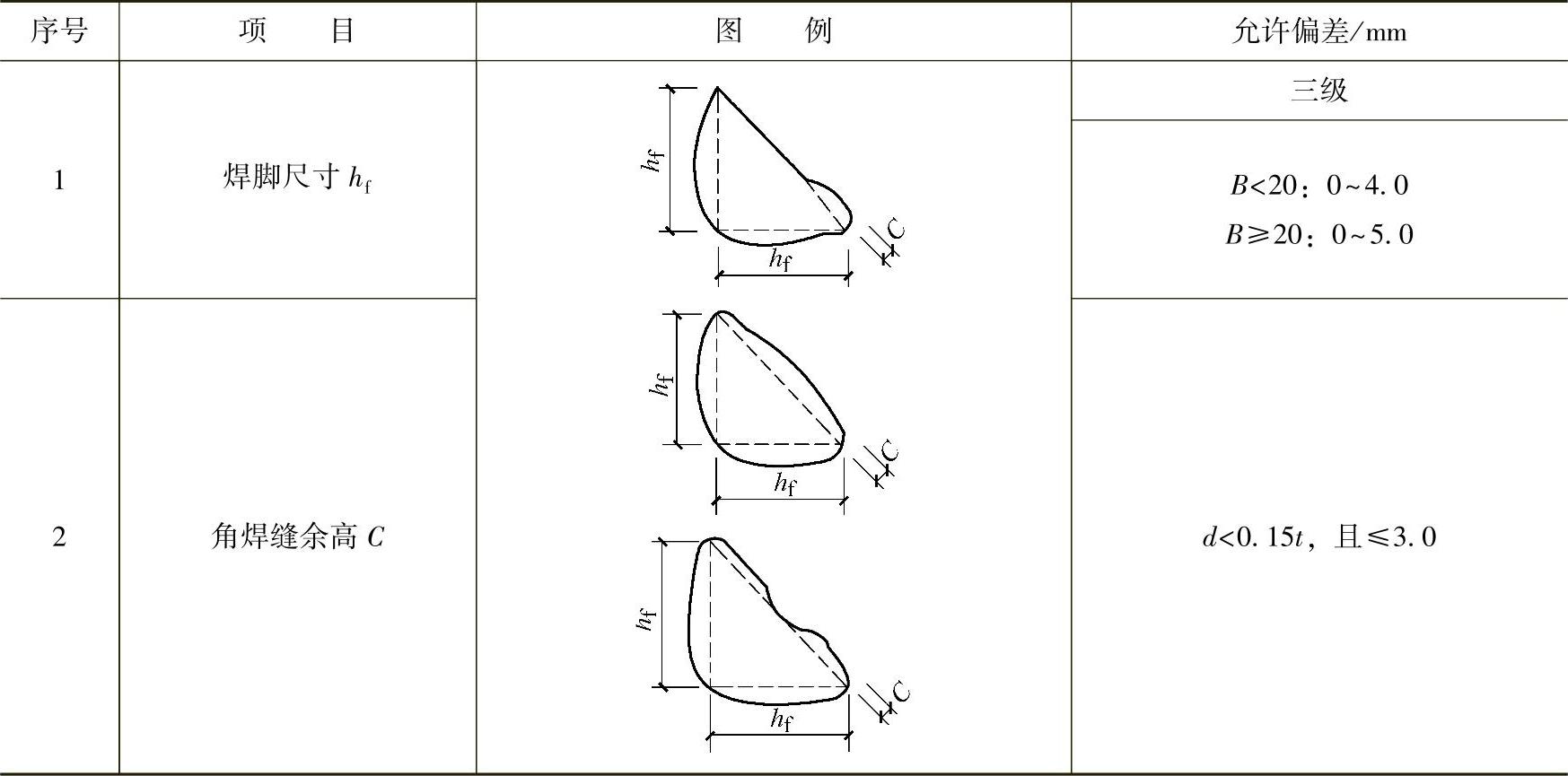

表3-36 部分焊透组合焊缝和角焊缝外形尺寸允许偏差

注：1）h_f＞8.0mm的角焊缝其局部焊脚尺寸允许低于设计要求值1.0mm，但总长度不得超过焊缝长度的10%。

2）焊接H形梁腹板与翼缘板的焊缝两端在其两倍翼缘板宽度范围内，焊缝的焊脚尺寸不得低于设计值。

2）验收资料

①焊条、焊丝、焊剂及电渣熔嘴等焊接材料出厂合格证明文件及检验报告。

②焊条、焊剂等烘焙记录。

③重要钢结构采用的焊接材料复验报告。

④焊工合格证书及其认可范围和有效期。

⑤施工单位首次采用的钢材和焊接材料的焊接工艺评定报告。

⑥无损检测报告和X射线底片。

⑦焊接工程有关竣工图及相关设计文件。

⑧技术复核记录

⑨隐蔽工程检查验收记录。

⑩焊接分项工程检验批质量验收记录。

（11）不合格项的处理记录及验收记录。

（12）其他有关文件的记录。

（2）焊钉（栓钉）焊接工程

1）验收标准

①焊钉（栓钉）焊接工程施工质量主控项目检验应符合表3-37的规定。

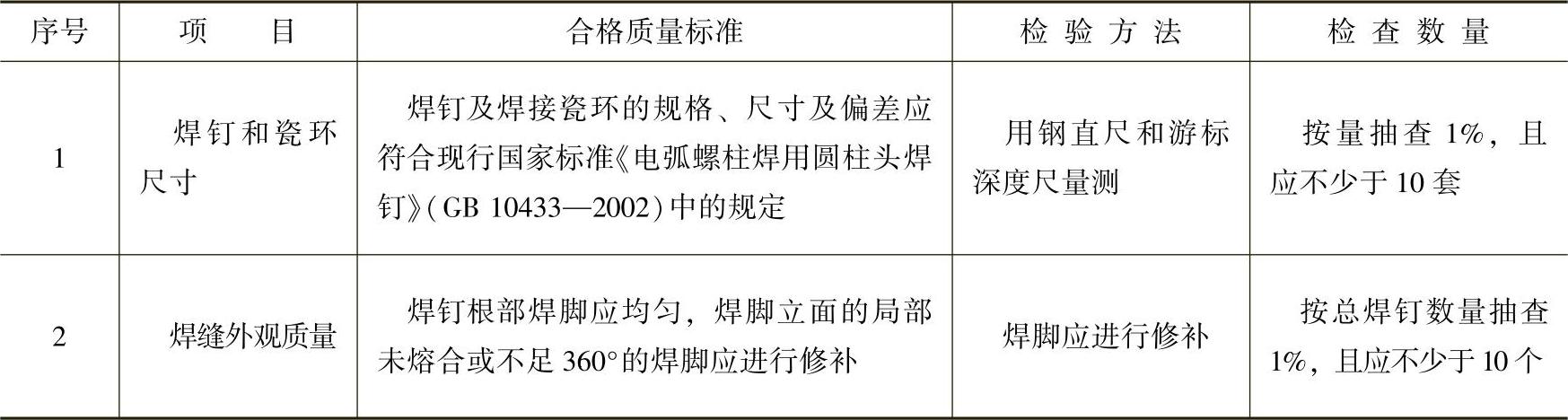

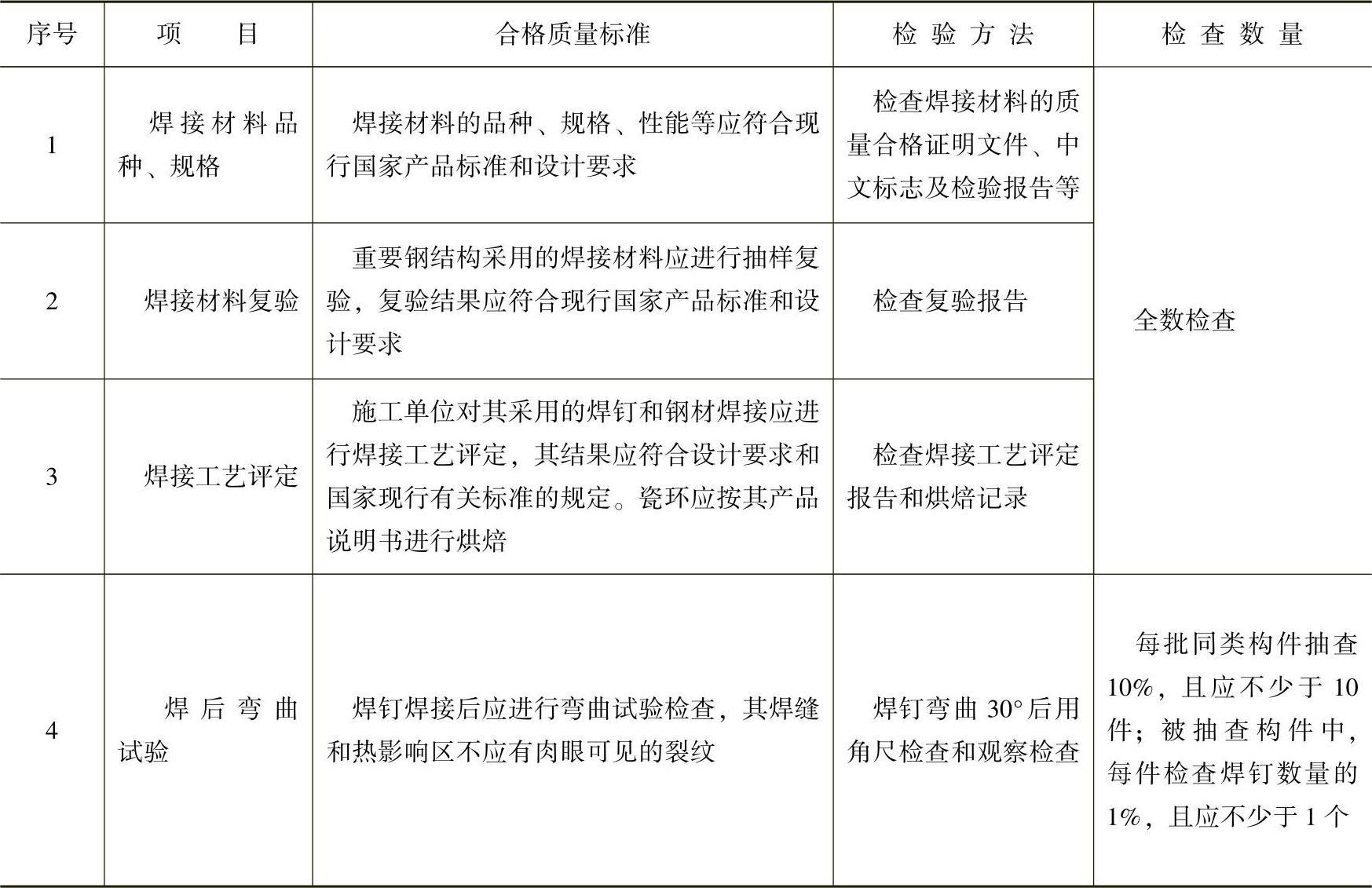

表3-37 焊钉（栓钉）焊接工程施工质量主控项目检验

②焊钉（栓钉）焊接工程施工质量一般项目检验应符合表3-38的规定。

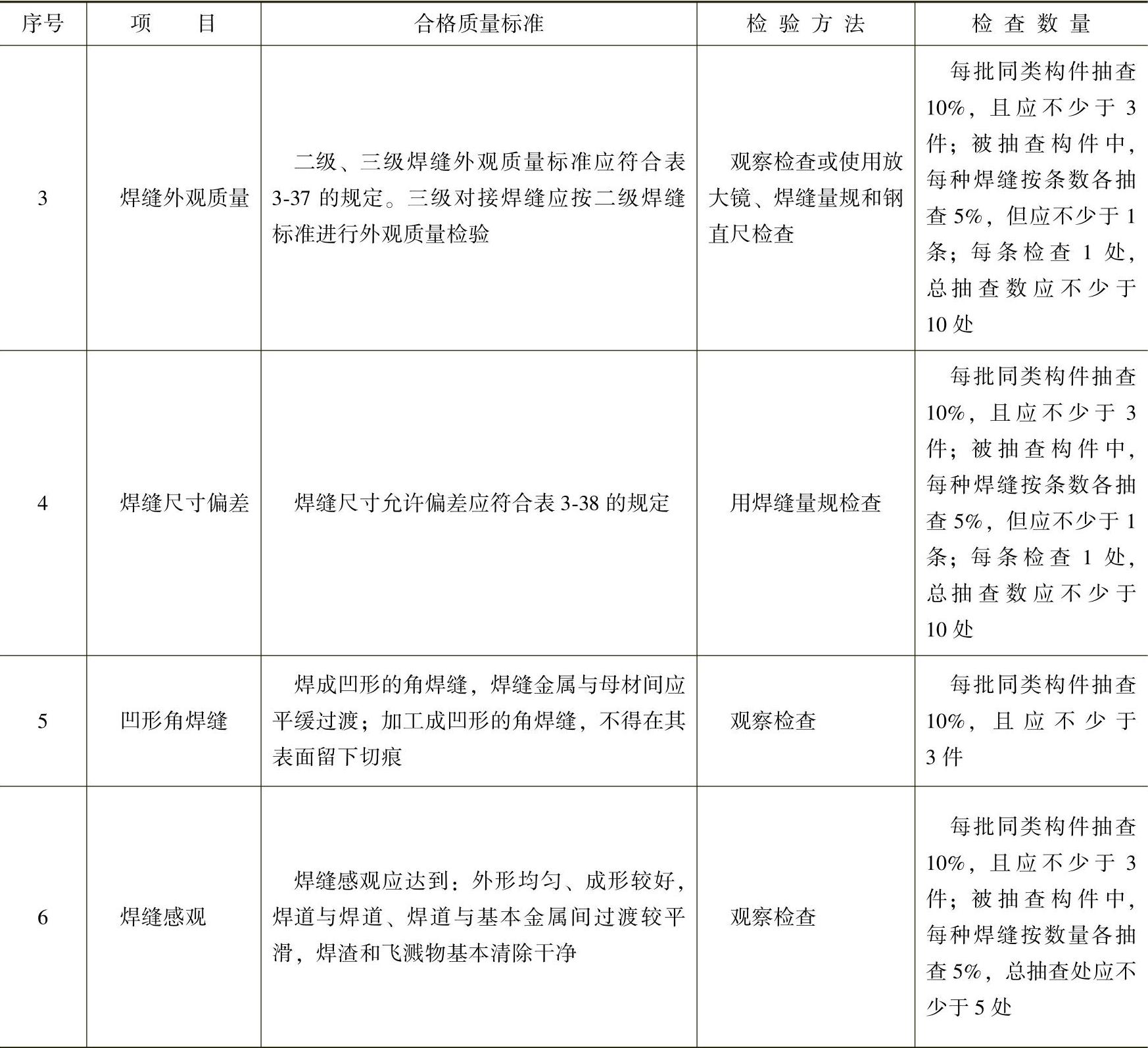

表3-38 焊钉（栓钉）焊接工程施工质量一般项目检验

2）验收资料

①焊钉、焊接瓷环等焊接材料出厂合格证明文件及检验报告。

②瓷环等烘焙记录。

③重要钢结构采用的焊钉复验报告。

④焊钉焊工合格证及其认可范围和有效期。

⑤施工单位首次采用的钢材和焊钉的焊接工艺评定报告。

⑥技术复核记录。

⑦隐蔽验收记录。

⑧钢结构焊钉焊接分项工程检验批质量验收记录。

⑨其他有关文件的记录。
