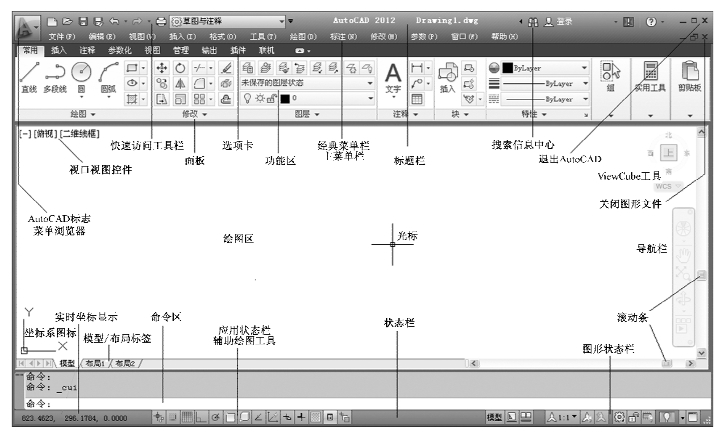

AutoCAD启动后将打开工作主界面窗口,如图13—1所示。下面介绍主界面上的各部分内容。
图13—1 AutoCAD的工作主界面
1)AutoCAD标志

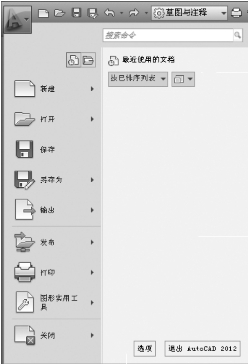

在主界面的左上角是AutoCAD2012软件标志,也作为菜单浏览器,点击后即展开“应用程序菜单”,如图13—2所示。其最上一行是命令搜索栏,可以根据名称寻找该命令所处的位置。其左侧面是各种有关文件应用的命令,右侧是列表框,显示各种详细信息。
图13—2 应用程序菜单
2)标题栏
主界面的最上面是标题栏,其中央显示为本软件的名称和版本,紧接着为当前打开的图形文件名称。左边是“快速访问工具栏”,有新建、打开、保存等按钮,并显当前工作空间的名称。可以根据需要向该栏中增添或删除工具按钮。右边是“搜索信息中心”,可获得帮助信息和外部联系。标题栏的最右边有三个分别执行最小化、最大化/恢复窗口、关闭(软件)的操作按钮。
3)主菜单栏(经典菜单栏)
主菜单栏或称经典菜单栏,位于标题栏的下面。
该栏包括文件、编辑、视图、插入、格式、工具、绘图、修改、标注、窗口、帮助等菜单项。用鼠标箭头移至所需菜单项单击,即可弹出下拉菜单,再选择适当命令项执行。如果命令项后有黑三角,则表示还有下一级菜单;如果命令项后有省略号,则表示该项有对话框。
需要说明的是,新版软件中在初始状态下,该菜单栏是隐藏的,可以点击快速访问工具栏右边的黑三角,选择“显示菜单栏”,即调出主菜单栏。主菜单栏中包括了AutoCAD所提供的几乎全部命令,即使不常用的命令也能找到,而且菜单中的命令既有名称,又有图标和快捷键,使用和寻找都很方便,所以在工作主界面中让它显示出来是非常实用的。
4)功能区
在创建或打开图形文件时,会在绘图区上方自动显示出功能区,它包括有常用、插入、注释、参数化、视图、输出等选项卡。每个选项卡又包括若干工具面板,如常用选项卡内包括绘图、修改、图层、注释、块、特性等面板。每个面板包含很多相关的命令按钮,其上用形象的图标来表示相应的命令,非常直观方便。当鼠标箭头移动到某图标上时,即自动显示该命令的名称及功能,悬停片刻,甚至还有相应的解释和举例。点击功能区面板上的图标,即可执行该命令,其实功能区就是以前版本中的工具条的集成。

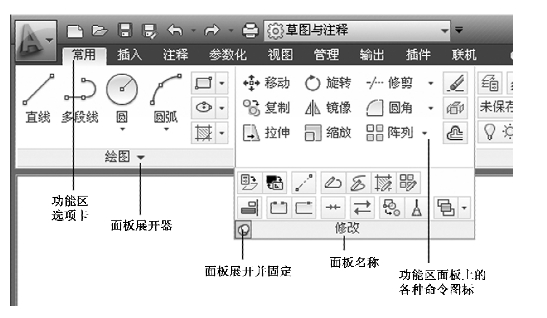

通常面板上只能显示出部分命令图标,可点击面板名称右侧的黑三角,则展开该面板,以显示更多的命令。默认情况下,当鼠标离开该面板范围时,展开的面板会自动关闭,若点击展开面板左下角的图钉,则可使面板固定于展开状态,如图13—3所示。
功能区一般在绘图区窗口的上方水平显示,也可垂直显示在窗口的左侧或右侧,如果需要扩大绘图区,还可以逐步使其缩小化。
5)绘图区
绘图区是屏幕上显示和绘制图形的工作区域。在绘图区左下角,有X和Y轴组成的图标,是表示AutoCAD的绘图坐标系。鼠标在绘图区时变为十字光标,十字线的交点即为光标的当前位置。绘图区是很大的,但可视区域有限,可以利用其右侧和下侧的滚动条上下或左右移动视区。
图13—3 功能区面板的展开
绘图区左上角显示的视口视图控件,和右侧的导航栏及View Cube工具,都是应用于三维绘图。
绘图区左下边有模型/布局标签,可以进行模型空间和图纸空间的切换。一般情况下是在模型空间绘图,所以初学者不要改换。
6)命令区
命令区也称命令行,用于显示输入的命令、参数等,并为下一步操作提供信息。命令区是人机对话的重要窗口,输入命令后的所需参数、相关选项乃至错误提示,都在这里显示,所以初学者应时刻关注命令区的显示信息。
通常命令区只有三行,若要增减可将光标移动到命令区的上沿,按住左健上下拖动来改变大小。如果需要查看更多的命令记录,可按F2键来打开文本窗口,再按一次则关闭文本窗口。
7)状态栏
状态栏位于屏幕的最下方,用于显示当前绘图的基本状态。最左边的一组数字随着光标的移动而改变,是实时显示光标当前的x,y,z坐标。向右是应用状态栏,包括各种辅助绘图工具图标按钮,详细功能见后面的介绍,右边是图形状态栏,各项说明如图13—4所示。
图13—4 状态栏
