钢筋混凝土构件设计中，基本公式的应用有两种情况：截面设计和截面复核。
1)截面设计
设计中，进行单筋矩形截面选择时，通常有以下两种情况。
(1)情形一
已知：构件的截面尺寸(b×h)，材料的强度等级(fc、fy)以及设计弯矩(M)，求钢筋面积As。
该情形可按以下设计步骤进行：
①假定as，由基本公式(3.8)，求x，验算公式的适用条件x≤xb。
②由基本公式(3.7)求As。
③根据构造要求从表3.4与表3.5中选择合适的钢筋直径及根数，布置钢筋，对假定的as进行校核修正，验算
。

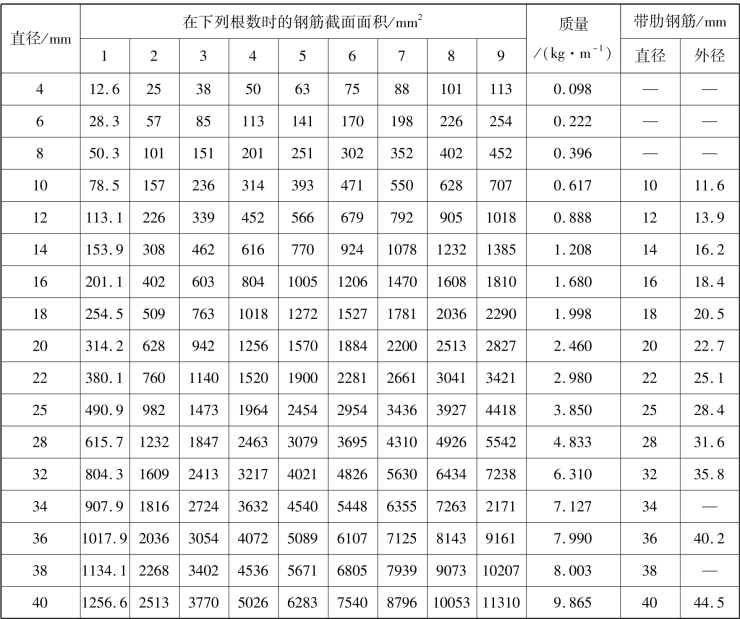

表3.4 圆钢筋、带肋钢筋截面面积、质量表

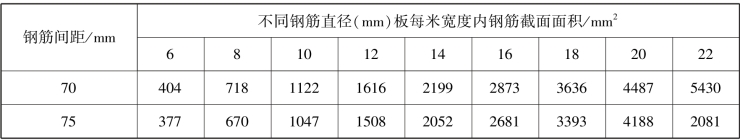

表3.5 钢筋间距一定时，板每米宽度内钢筋截面面积

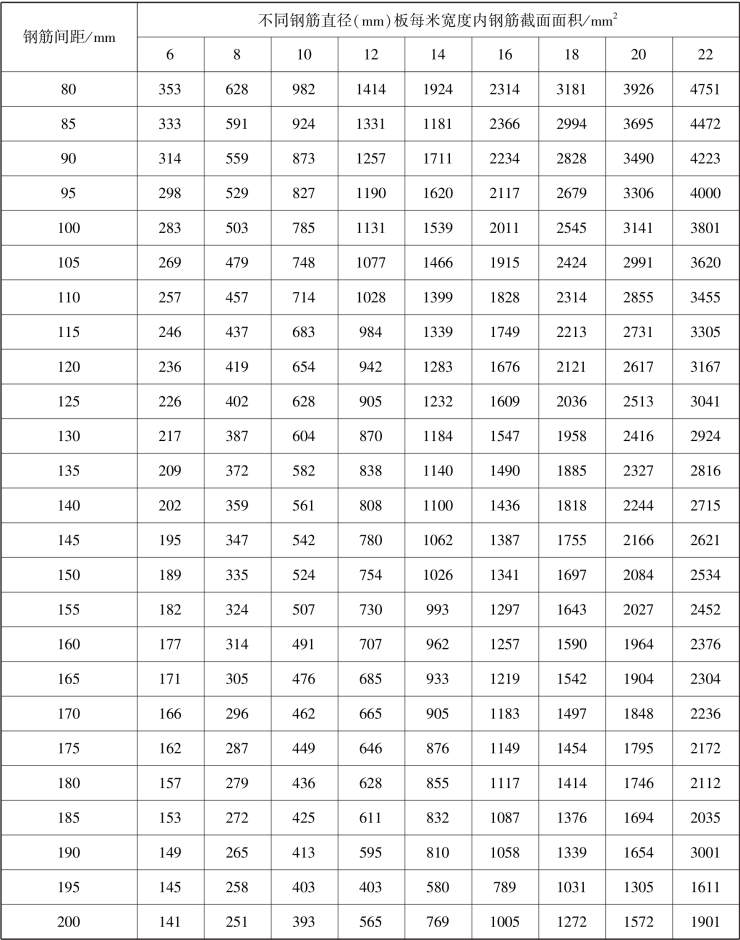

续表
【例3.1】 已知：梁的截面尺寸b×h=200 mm×500 mm，混凝土强度等级为C25，fc=11.9 N/mm2，ft=1.27 N/mm2，钢筋采用HRB335，fy=300 N/mm2，截面弯矩设计值M=165 kN·m，环境类别为一类。求受拉钢筋截面面积。
【解】 采用单排布筋时，h0=500-35=465(mm)。
将已知数值代入公式
得：
两式联立得：
验算：
所以，选用3
25，As=1473 mm2。
(2)情形二
已知：结构设计安全等级，材料的强度等级(fc、fy)以及设计弯矩(M)，求钢筋面积As、构件的截面尺寸(b×h)。
该情形可按以下设计步骤进行：
①在经济配筋率内选定一ρ值，并根据受弯构件适应情况选定梁宽(设计板时，一般采用单位板宽，即取b=1000 mm)。
②由基本公式(3.10)求出ξ值。若ξ≤ξb，则取x=ξh0，代入公式(3.8)化简后得：
③由h0求出所需截面高度h=h0+as，as为受拉钢筋合力作用点至截面受拉区外缘的距离。为使得构件截面尺寸规格化和考虑施工方便，最后实际取用的h值应模数化，钢筋混凝土梁板的h值应为整数。
④继续按照情形一求出受拉钢筋截面面积并布置钢筋。若ξ＞ξb则应重新选定ρ值，重复上述计算，直到满足ξ≤ξb的条件。
【例3.2】 某矩形截面简支梁，弯矩设计值M=270 kN·m，混凝土强度等级为C70，ft=2.14 N/mm2，fc=31.8 N/mm2；钢筋为HRB400，即Ⅲ级钢筋，fy=360 N/mm2。环境类别为一级，结构重要性系数为1.0。求梁截面尺寸b×h及所需的受拉钢筋截面面积As。
【解】 根据fc=31.8 N/mm2，fy=360 N/mm2，ft=2.14 N/mm2，查表得α1=0.96，β1=0.76。假定ρ=0.01及b=250 mm，则：
令M=Mu，得：
可得：
由题知，环境类别为一类，查表得混凝土强度等级为C70梁的混凝土保护层最小厚度为25 mm，取as=45 mm，h=h0+as=564+45=609(mm)。实际取h=600 mm，h0=600-45=555(mm)。
求得ξ=0.123。
选配3
25，As=1473 mm2，如图3.16所示。
验算适用条件：
查表知ξb=0.481，故ξb=0.481＞ξ=0.123，满足。

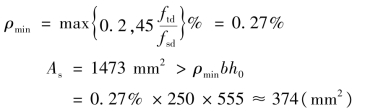

故满足最小配筋率要求。
2)承载力复核
承载力复核是对已经设计好的截面进行承载力计算，以判断其安全程度。
已知：b×h，fc，fy，As，求抗弯承载力Mu，并判断结构安全程度。
计算步骤如下：
①验算最小配筋率。
②由基本方程：
求得混凝土受压区高度x。
③判别基本条件，按x≤xb验算。如果满足，则进入下一步骤，否则，取x=xb。④由基本方程：
图3.16 简支梁截面尺寸及配筋示意图
求得截面极限承载力Mu。
【例3.3】 某钢筋混凝土矩形截面梁，截面尺寸b×h=200 mm×500 mm，混凝土强度等级为C25，钢筋采用HRB400级，纵向受拉钢筋3
18，混凝土保护层厚度为25 mm。该梁承受最大弯矩设计值M=100 kN·m。试复核梁是否安全。
【解】 α1fc=11.9 N/mm2，ft=1.27 N/mm2，fy=360 N/mm2，ξb=0.518，As=763 mm2。
①计算h0。因纵向受拉钢筋布置成一排，故h0=h-35=500-35=465(mm)。
②判断梁的条件是否满足要求。

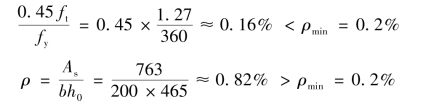

故梁不超筋。
故梁不少筋。
③求截面受弯承载力Mu，并判断该梁是否安全。
故该梁安全。
