第71天空调系统真空抽取效果

2025-09-30 理论教育版权反馈

【摘要】：学习目标1.掌握歧管压力表与空调系统高低压管路的连接方法。空调制冷系统抽真空的步骤如下：1）放出或回收制冷剂。3）将歧管压力表中间一根软管接到真空泵或加注机上。4）开启真空泵，然后打开歧管压力表吸入一侧的阀门，如在系统内没有任何堵塞，则在高压表上就会有相应显示，这种情况出现时，打开进（排）气歧管仪表的另一侧阀。图6-19 空调制冷系统抽真空5）只要不存在泄漏现象，约10min之后，两个压力表会显示98.70～99.99kPa的真空。

学习目标

1.掌握歧管压力表与空调系统高低压管路的连接方法。

2.掌握空调制冷系统的抽真空方法。

实际操作

在拆卸或维修汽车空调系统制冷管路的某些部件后，加注制冷剂前，需要先抽走系统中的空气和水分。抽真空的设备为真空泵或汽车空调制冷剂回收/加注机。空调制冷系统抽真空的步骤如下：

1）放出或回收制冷剂。

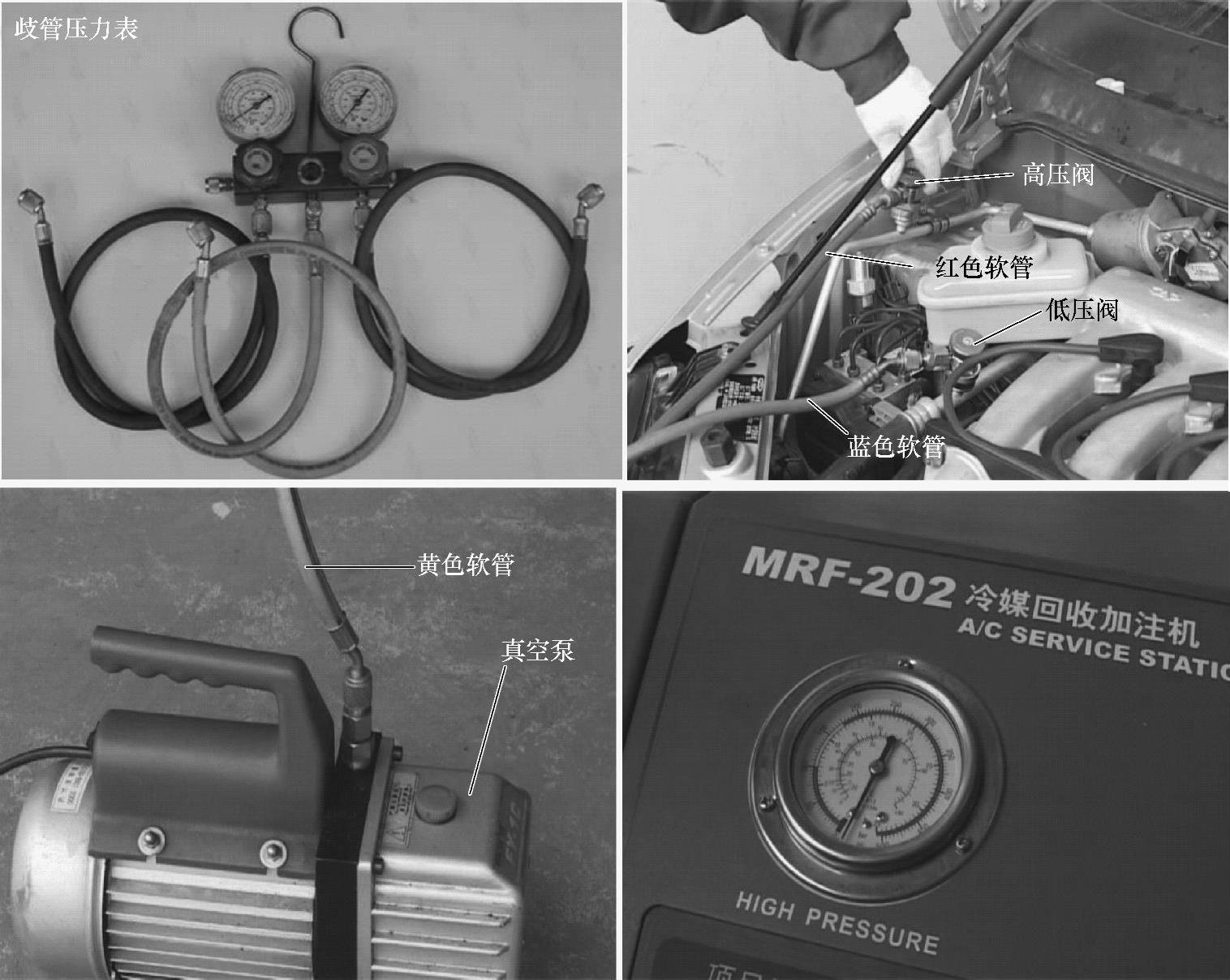

2）如图6-19所示，分别连接进排气歧管压力表的高低压充气软管：高压充气软管（红色）接空调制冷系统的高压维修阀，低压充气软管（蓝色）接低压维修阀。

3）将歧管压力表中间一根软管接到真空泵或加注机上。

4）开启真空泵，然后打开歧管压力表吸入一侧的阀门，如在系统内没有任何堵塞，则在高压表上就会有相应显示，这种情况出现时，打开进（排）气歧管仪表的另一侧阀。
