PP-R管道热熔连接施工技术

2023-09-01 理论教育版权反馈

【摘要】：同种材质的PP-R管材和管件之间，应采用热熔连接或电熔连接。直埋在墙体内或地面内的管道，必须采用热（电）熔连接，不得采用螺纹或法兰连接。图3-19热熔焊接机2.质量要求PP-R管道连接的质量要求如下。

1.管道连接

（1）PP-R管材与金属管材、管件、设备连接时，应采用带金属嵌件的过渡管件或专用转换管件，在塑料管热熔连接后，采用螺纹连接的方式连接金属管材、管件，严禁在塑料管上套丝连接。

（2）管材截取后，必须清除毛边、毛刺，管材、管件连接面必须清洁、干燥、无油。

（3）同种材质的PP-R管材和管件之间，应采用热熔连接或电熔连接。熔接时应使用专用的热熔或电熔焊接机具，如图3-19所示。直埋在墙体内或地面内的管道，必须采用热（电）熔连接，不得采用螺纹或法兰连接。螺纹或法兰连接的接口必须明露。

（4）PP-R管材与金属管件相连接时，应采用带金属嵌件的PP-R管件作为过渡，该管件与PPR管材采用热（电）熔连接，与金属管件或卫生洁具的五金配件采用螺纹连接，如图3-20所示。

pagenumber_ebook=70,pagenumber_book=60

图3-19　热熔焊接机

2.质量要求

PP-R管道连接的质量要求如下。

（1）应无旋转地将管材的管端插入加热套内，并插入所标志的连接深度；同时，无旋转地把管件推到加热头上，并达到规定深度的标志处。熔接弯头或三通等有安装方向的管件时，应按图纸要求注意其方向，提前在管件和管材上做好标志，保证安装角度正确，调正、调直时，不应使管材和管件旋转，保持管材与轴线垂直，使其处于同一轴线上。

（2）达到规定的加热时间后，必须立即将管材与管件从加热套和加热头上同时取下，迅速无旋转地沿管材与管件的轴向直线均匀地插入所标志的深度，使接缝处形成均匀的凸缘，如图3-21所示。

pagenumber_ebook=71,pagenumber_book=61

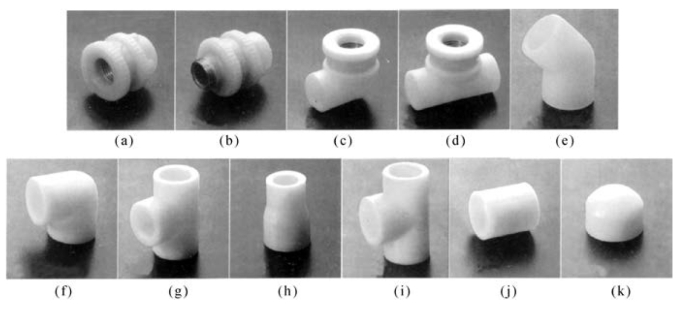

图3-20　各种连接管

（a）连接套管F；（b）连接套管M；（c）连接弯管F；（d）T形套管F；（e）熔接弯管（45℃）；（f）熔接弯管（90℃）；（g）T形熔接管；（h）异径管节；（i）T形异径管节；（j）熔接弯管；（k）末端包管

pagenumber_ebook=71,pagenumber_book=61

图3-21　PP-R管道连接过程
