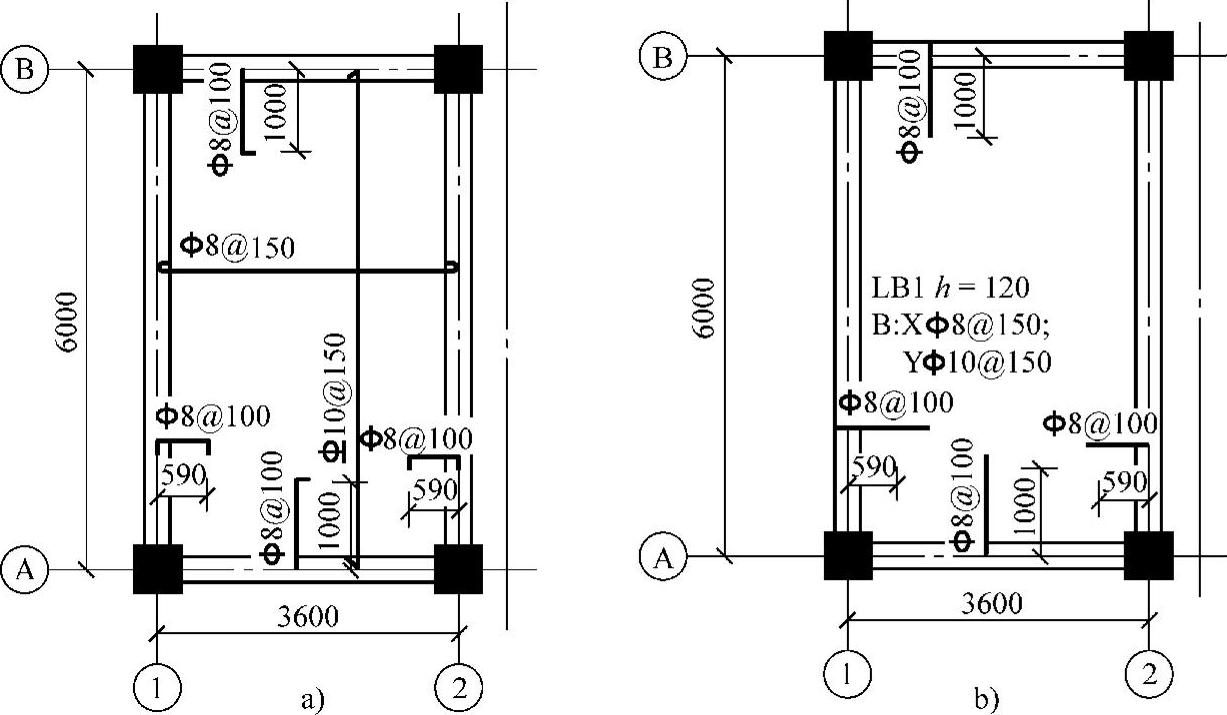

【摘要】：在板平法施工图中各种类型的板编号应按表2-18进行编写。当在某些板内配置构造钢筋，X向以Xc表示，Y向以Yc表示。2）板块负筋表示。板的平法标注和传统标注比较如图2-97所示，可以看出板的平法标注和传统标注的不同之处。图2-97 板的两种表示方法对照示意图a）板的传统标注 b）板的平法标注

在板平法施工图中各种类型的板编号应按表2-18进行编写。

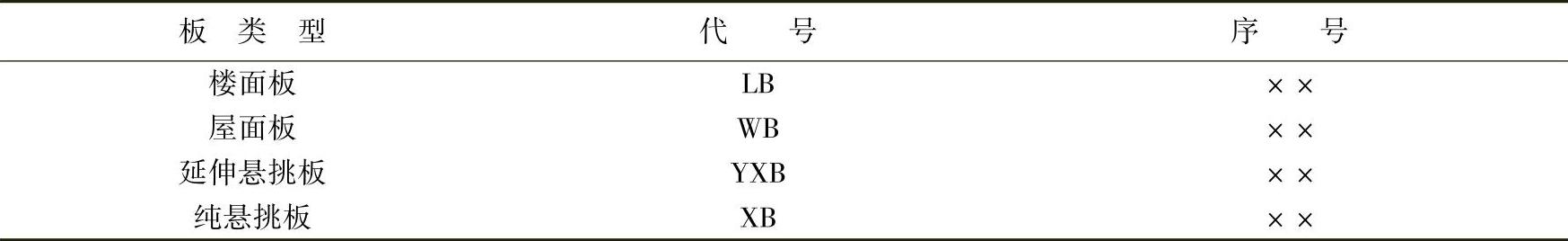

表2-18 板块编号

注：延伸悬挑板的上部受力钢筋与相邻跨内板的上部纵筋连通配置。

板块平面注写方式主要包括：板块集中标注和板支座原位标注。

为了方便设计表达和施工识图，规定结构平面的坐标方向为：①当两向轴网正交布置时，图面从左至右为X向，从下至上为Y向；②当轴网转折时，局部坐标方向顺轴网转折角度作相应转折；③当轴网向心布置时，切向为X向，径向为Y向。

1.板块集中标注

板块集中标注的内容分为：板块编号（详见板块编号规定）、板厚、贯通纵筋及当板面标高不同时的标高高差。

对于普通楼面，两向均以一跨为一板块；对于密肋楼盖，两向主梁（框架梁）均以一跨为一板块（非主梁密肋不计）。所以板块应逐一编号，相同编号的板块可择其一进行集中标注，其他仅注写置于圆圈内的板编号，以及当楼面标高不同时的标高高差。

（1）厚板注写方式厚板注写为h=×××（为垂直于板面的厚度）：当悬挑板的端部改变截面厚度时，用斜线分隔根部与端部的高度值，注写为h=×××/×××；当设计已在图注中统一注明板厚时，此项可不注。

（2）贯通筋注写方式贯通筋注写按板块的下部和上部分别注写（当板块上部不设贯通纵筋时则不注），并以B代表下部，以T代表上部，B&T代表下部与上部；X向贯通纵筋以X打头，Y向贯通纵筋以Y打头，两项贯通纵筋配置相同时则以X&Y打头。当为单向板时，另一项贯通的分布筋可不必注写，而在图中统一注明。当在某些板内配置构造钢筋，X向以Xc表示，Y向以Yc表示。

（3）板面标高高差的注写方式板面标高高差，系指相对于结构层楼面标高的高差，应将其注写在括号内，且有高差则注，无高差不注。

[示例1]如图2-94所示，设有一楼面板块注写为：LB5，h=110；B：X12@120；Y10@110。

说明：图2-94中板块注写表示5号楼面板，板厚110mm，板下部配置的贯通纵筋X向为12@120，Y向为10@110；板上部未配置贯通纵筋。

[示例2]如图2-94所示，设有一延伸悬挑板注写为：YXB2，h=150/100；B：Xc&Yc8@200

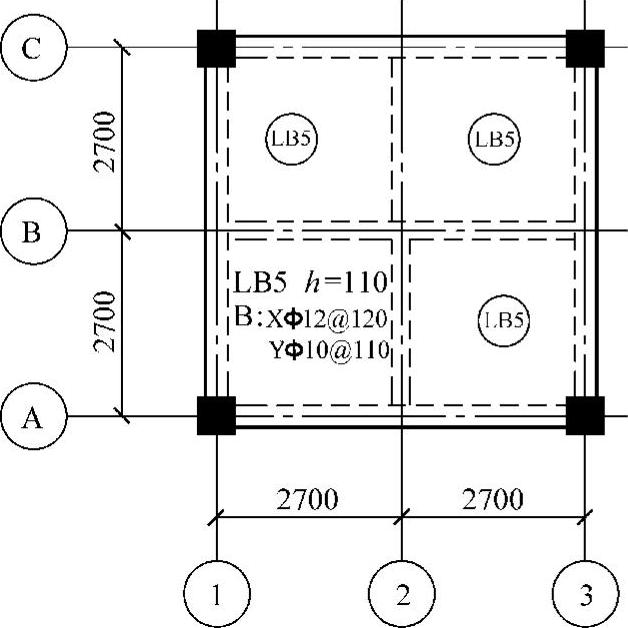

图2-94 板的集中标注示意图

(https://www.chuimin.cn)

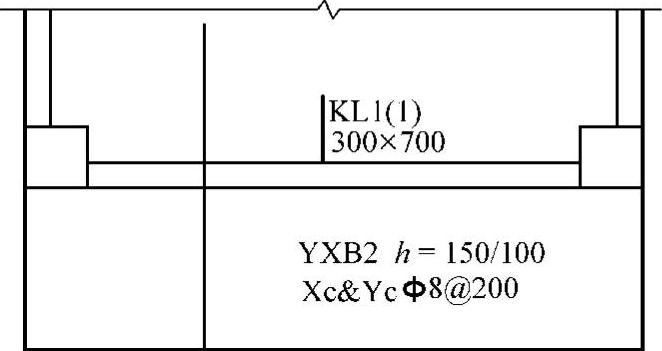

图2-95 悬挑板的集中标注示意图

说明：图2-95中注写表示2号延伸悬挑板，板根部厚150mm，端部厚100mm，板下部配置构造钢筋双向均为8@200。其中，上部受力钢筋见板支座原位标注。

2.板支座原位标注

板支座原位标注的内容为：板支座上部非贯通纵筋和纯悬挑板上部受力钢筋。

板支座原位标注的钢筋，应在配置相同跨的第一跨表示（当在梁悬挑部位单独配置时则在原位表达）。在配置相同跨的第一跨（或梁悬挑部位），垂直于板支座（梁或墙）绘制一段适宜长度的中粗线（当该通长筋设置在悬挑板或短跨板上部时，实线段应画至对边或贯通短跨），以该线段代表支座上部非贯通纵筋；并在线段上方注写钢筋符号（如①、②等）、配筋值、横向连续布置的跨数（注写在括号内，当为一跨时可不注），以及是否横向布置到梁的悬挑端。

例如，（××A）为横向布置的跨数，（××B）为横向布置的跨数及两端的悬挑部位。

当中间支座上部非贯通纵筋向支座两侧对称延伸时，可仅在支座一侧线段下方标注延伸长度，另一侧不注（见图2-96a）。当支座两侧非对称延伸时，应分别在支座线段下方注写延伸长度（见图2-96b）。

3.板的传统表示方法
