【摘要】：除集线器外，组建ARCnet网络的另一主要构件是ARCnet网卡，通常能以同轴电缆和双绞线两种方式之一进行工作。ARC-net通信控制器是网卡的核心组件，也是构成ARCnet节点的基础。ARCnet网络中的集线器分为有源集线器和无源集线器。图7-43 一个ARCnet网络集线器的外观
集线器是构造ARCnet所用关键硬件设备，是组建ARCnet网络的主要构件。除集线器外，组建ARCnet网络的另一主要构件是ARCnet网卡，通常能以同轴电缆和双绞线两种方式之一进行工作。当同轴电缆卡要连接到双绞线网络时，必须使用一种称作banlun的设备，这是一种小型设备，可将同轴电缆连接器转换为双绞线连接器。
93Ω的终接器也是组织ARCnet网络的重要硬件构建之一。使用同轴电缆时，任何不用的无源集线器端口或电缆都要用终接器连接；使用双绞线时，终接器插入位于电缆末端的网卡上。
1.ARCnet网卡
ARCnet网卡由3个部分组成：通信控制器芯片、电缆收发器和网卡支持的总线接口。ARC-net通信控制器是网卡的核心组件，也是构成ARCnet节点的基础。
2.ARCnet网络中的集线器
ARCnet网络中的集线器主要功能是为网络扩展提供一种简便的方法。ARCnet网络中的集线器分为有源集线器和无源集线器。一个ARCnet网络集线器的外观如图7-43所示。
无源集线器价格低廉，使用时不需要电源供电。无源集线器一般有4个端口，用来连接星形结构的同轴电缆收发器。无源集线器的缺点是：①网络最大长度为200ft[1]，每个网段最大长度为100ft；②不实用的端口必须要连接93Ω的终接器。无源集线器只适用于采用星形结构的小型同轴电缆网络，节点数还不能超过4个。
有源集线器则需要电源供电，它是一种电路中继器，支持各种传输媒质，覆盖范围较无源集线器远，并且能有效地隔离电缆故障和防止信号在信道上的反射，主要用于分布式星形网络。有源集线器不使用的端口不需要连接终接器，而且有源集线器可以采用级联。有源集线器有内置式和外置式两种，内置式有源集线器带有一块网卡，可以安装到计算机的内部，外置式有源集线器是一个独立的设备。有源集线器只有两个端口，而且每个端口可以连接不同类型的电缆，这样一来等同于实现了不同类型电缆连接的转换，如从同轴电缆到光纤。

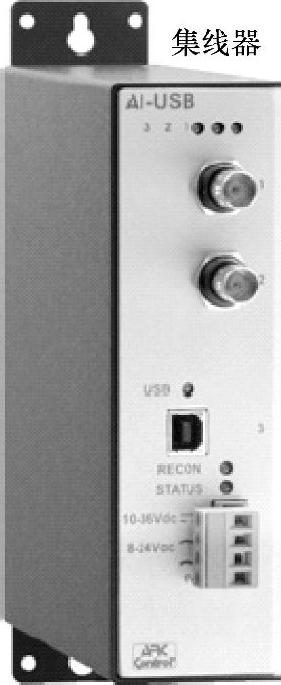

图7-43 一个ARCnet网络集线器的外观
