【摘要】：基于BIM的能耗分析功能板块要能实现可视化展示，以快速了解高能耗区域、空间以及设备位置，需要考虑BIM、AR和视频监控技术的结合，以实现设备能耗的远程监控。对一些同比、环比能耗异常的情况，予以提示和预警。辅助管廊日常运维的能耗节约和设备设施监控。图7-5综合管廊运维平台能耗监控

1.应用目的

利用地下综合管廊模型、设施设备及系统模型、周边环境模型，结合计量系统及长期运行数据，生成按标段、舱室和空间划分的能耗数据，对能耗数据进行分析，有助于发现高耗能位置和原因，并提出有针对性的能效管理方案，降低管理能耗。

pagenumber_ebook=161,pagenumber_book=151

图7-3　综合管廊运维平台设备监控

2.应用流程

（1）模型及数据准备。选定环境监测数据指标，依据综合管廊的运维模型，建立监测点位传感模型，进行相应数据准备，将其中的信息与监控设备供应商进行校对和确认。

（2）模型与监控数据对接。模型中的监控点位信息与实时监控数据对接，使实时点位、监控状态和实时监控的环境数据能动态反映到模型中。

（3）监控数据报警阈值及可视化展示方式。根据舱室特点、安全管理要求和监控需求，设定环境数据报警阈值（或动态阈值），以及异常事件触发后的可视化显示方式。

（4）环境监控或模拟演练。通过该功能，实现日常运行监控、环境参数查看、应急和风险情况模拟、管理人员培训等。3.工程实践(https://www.chuimin.cn)

在综合管廊内部空间内，根据监控点位的位置，在模型内精准模拟监测点（图7-4）。实施传输对温湿度、有毒有害气体的监测，一旦出现异常，在平台内实现报警，同时通知廊内工作人员尽快处理或疏散。

（5）生成能耗分析报告或将能耗数据传递到其他系统。根据需要，可生成各类能耗分析或预测报告，或者进行动态可视化展示（如动态曲线等），为综合管廊运营单位提供决策服务。

3.应用要点

电是综合管廊能耗分析的重点对象。综合管廊的消防泵、排烟风机、进风阀、排水泵、监控设备、疏散照明、一般照明、检修插座箱等管廊运维的正常运行设备，都需要供电保障。能耗分析的维度要满足管廊运维管理单位的要求。能耗分析的粒度要满足各类分析需要，能按标段、舱室、空间、按系统甚至按点位进行统计、分析和比较。基于BIM的能耗分析功能板块要能实现可视化展示，以快速了解高能耗区域、空间以及设备位置，需要考虑BIM、AR和视频监控技术的结合，以实现设备能耗的远程监控。

4.工程实践

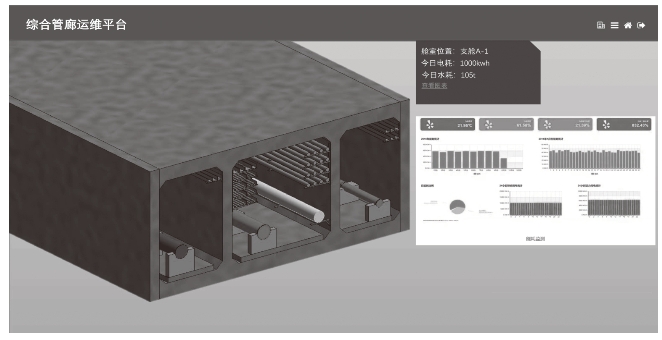

通过能耗监控设备的传感与平台开发技术结合，将能耗监控计量设备的实时数据，推送至平台，并与模型集成。平台通过数据积累和统计，对综合管廊内部舱室、区段、空间、设备类型、时段等多维度，对能耗进行统计和分析，以多维图表展示（图7-5）。

对一些同比、环比能耗异常的情况，予以提示和预警。辅助管廊日常运维的能耗节约和设备设施监控。

pagenumber_ebook=162,pagenumber_book=152

图7-5　综合管廊运维平台能耗监控
