平法钢筋翻样与下料细节解析
【摘要】：顶层中柱长筋长度=顶层高度-保护层厚度-max+12d顶层中柱短筋长度=顶层高度-保护层厚度-max-1.3llE+12d机械连接如图46所示。
1.顶层弯锚
（1）绑扎搭接如图4⁃5所示。
顶层中柱长筋长度=顶层高度-保护层厚度-max（2Hn/6，500，hc）+12d
顶层中柱短筋长度=顶层高度-保护层厚度-max（2Hn/6，500，hc）-1.3llE+12d
（2）机械连接如图4⁃6所示。

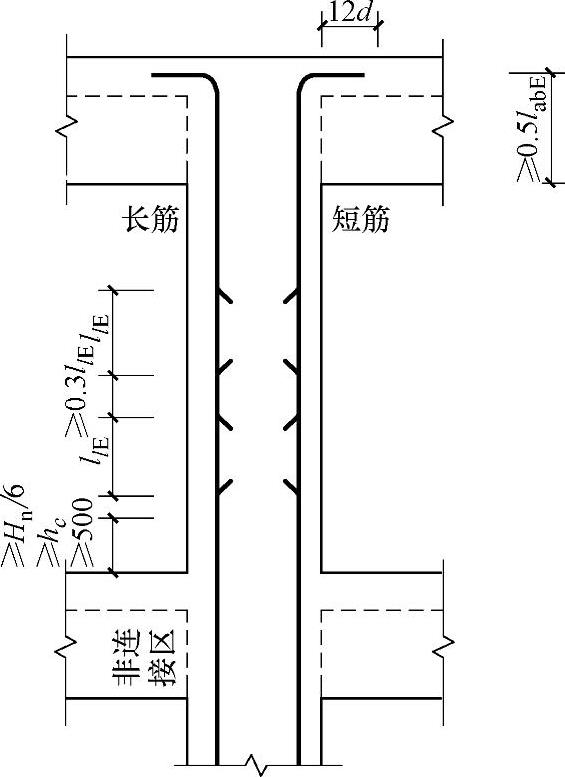

图4⁃5 顶层中间框架柱构造（绑扎搭接）
图4⁃6 顶层中间框架柱构造（机械连接）
顶层中柱长筋长度=顶层高度-保护层厚度-max（2Hn/6，500，hc）+12d
顶层中柱短筋长度=顶层高度-保护层厚度-max（2Hn/6，500，hc）-500+12d
（3）焊接连接如图4⁃7所示。
顶层中柱长筋长度=顶层高度-保护层厚度-max（2Hn/6，500，hc）+12d
顶层中柱短筋长度=顶层高度-保护层厚度-max（2Hn/6，500，hc）-max（35d，500）+12d
2.顶层直锚
（1）绑扎搭接如图4⁃8所示。
顶层中柱长筋长度=顶层高度-保护层厚度-max（2Hn/6，500，hc）
顶层中柱短筋长度=顶层高度-保护层厚度-max（2Hn/6，500，hc）-1.3llE
（2）机械连接如图4⁃9所示。
顶层中柱长筋长度=顶层高度-保护层厚度-max（2Hn/6，500，hc）
顶层中柱短筋长度=顶层高度-保护层厚度-max（2Hn/6，500，hc）-500
（3）焊接连接如图4⁃10所示。
顶层中柱长筋长度=顶层高度-保护层厚度-max（2Hn/6，500，hc）
顶层中柱短筋长度=顶层高度-保护层厚度-max（2Hn/6，500，hc）-max（35d，500）

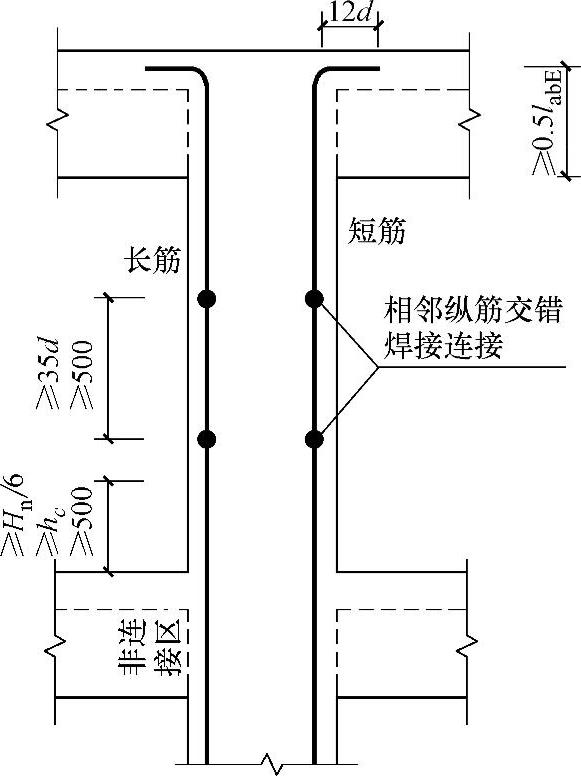

图4⁃7 顶层中间框架柱构造（焊接连接）

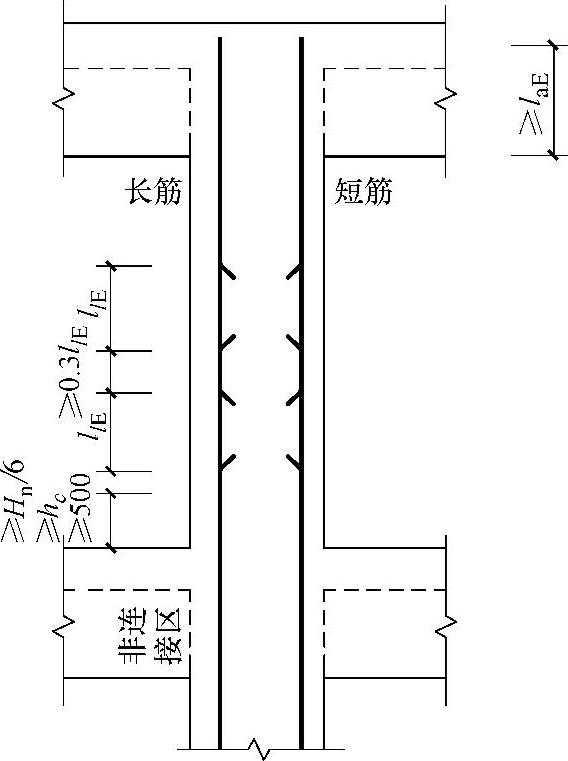

图4⁃8 顶层中间框架柱构造（绑扎搭接）
图4⁃9 顶层中间框架柱构造（机械连接）

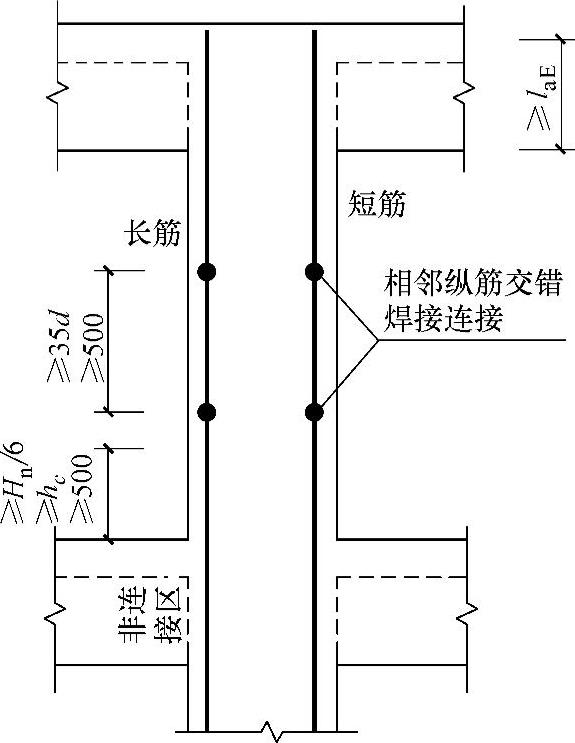

图4⁃10 顶层中间框架柱构造（焊接连接）
