在钢筋材料明细表的简图中，所标注外皮尺寸之和大于钢筋中心线的长度。它所多出来的数值，就是差值，可用下式来表示：

钢筋外皮尺寸之和-钢筋中心线的长度=差值（2⁃1）

对于标注内皮尺寸的钢筋，其差值随角度的不同，有可能是正，也有可能是负。差值分为外皮差值和内皮差值两种。

1.外皮差值

图2⁃4所示是结构施工图上90°弯折处的钢筋，它是沿外皮（xy+yz）衡量尺寸的。而图2⁃5所示弯曲处的钢筋，则是沿钢筋的中和轴（钢筋被弯曲后，既不伸长也不缩短的钢筋中心线）ab弧线的弧长。因此，折线（xy+yz）的长度与弧线的弧长ab之间的差值，称为“外皮差值”。xy+yz＞ab。外皮差值通常用于受力主筋的弯曲加工下料计算。

图2⁃4 90°弯折钢筋（一）

(https://www.chuimin.cn)

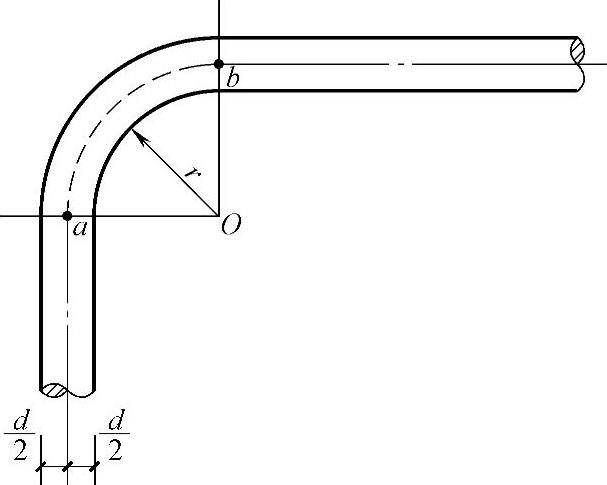

图2⁃5 90°弯曲钢筋（一）

2.内皮差值

图2⁃6所示是结构施工图上90°弯折处的钢筋，它是沿内皮（xy+yz）测量尺寸的。而图2⁃7所示弯曲处的钢筋，则是沿钢筋的中和轴弧线ab测量尺寸的。因此，折线（xy+yz）的长度与弧线的弧长ab之间的差值，称为“内皮差值”。（xy+yz）＞ab，即90°内皮折线（xy+yz）仍然比弧线ab长。内皮差值通常用于箍筋弯曲加工下料的计算。

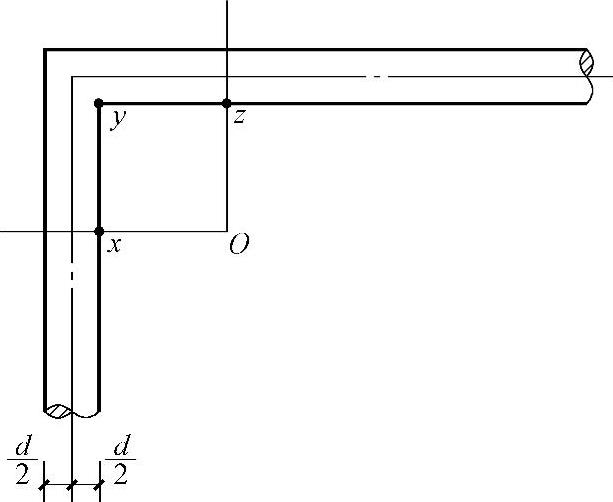

图2⁃6 90°弯折钢筋（二）

图2⁃7 90°弯曲钢筋（二）
