汽车数据流速查手册：捷达王与新捷达王发动机数据

2023-08-24 理论教育 版权反馈
【摘要】：捷达王和新捷达王发动机数据流如表12-1～表12-22所示。测试条件如下：冷却液温度不低于80℃。测试时，冷却风扇不允许转动。关闭空调及其他用电设备。发动机怠速运转。

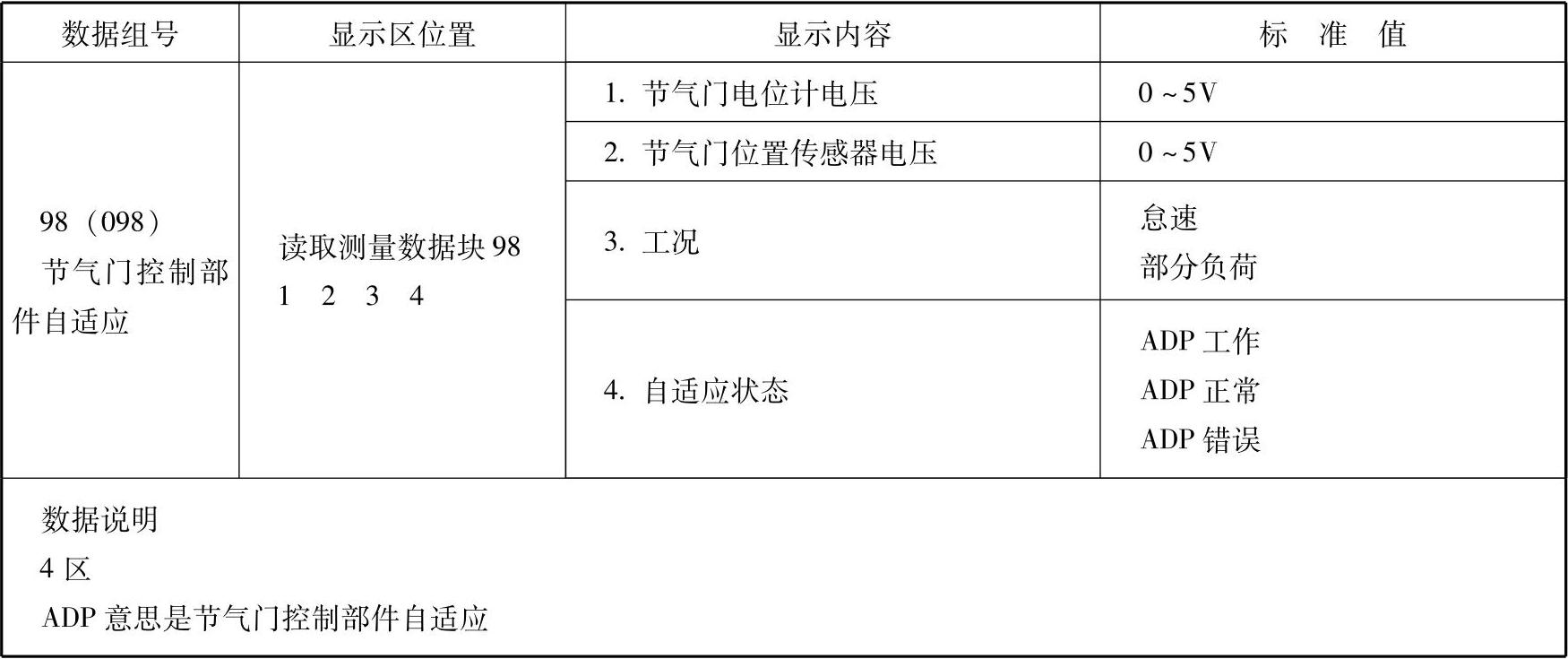

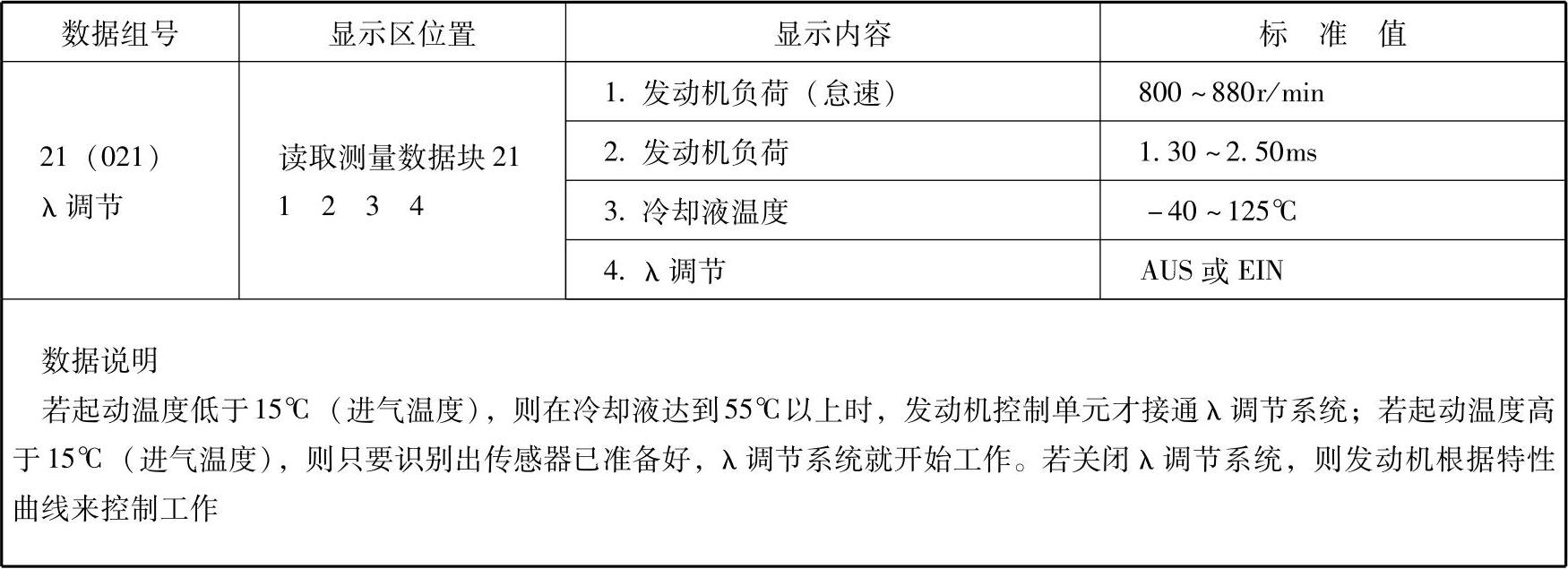

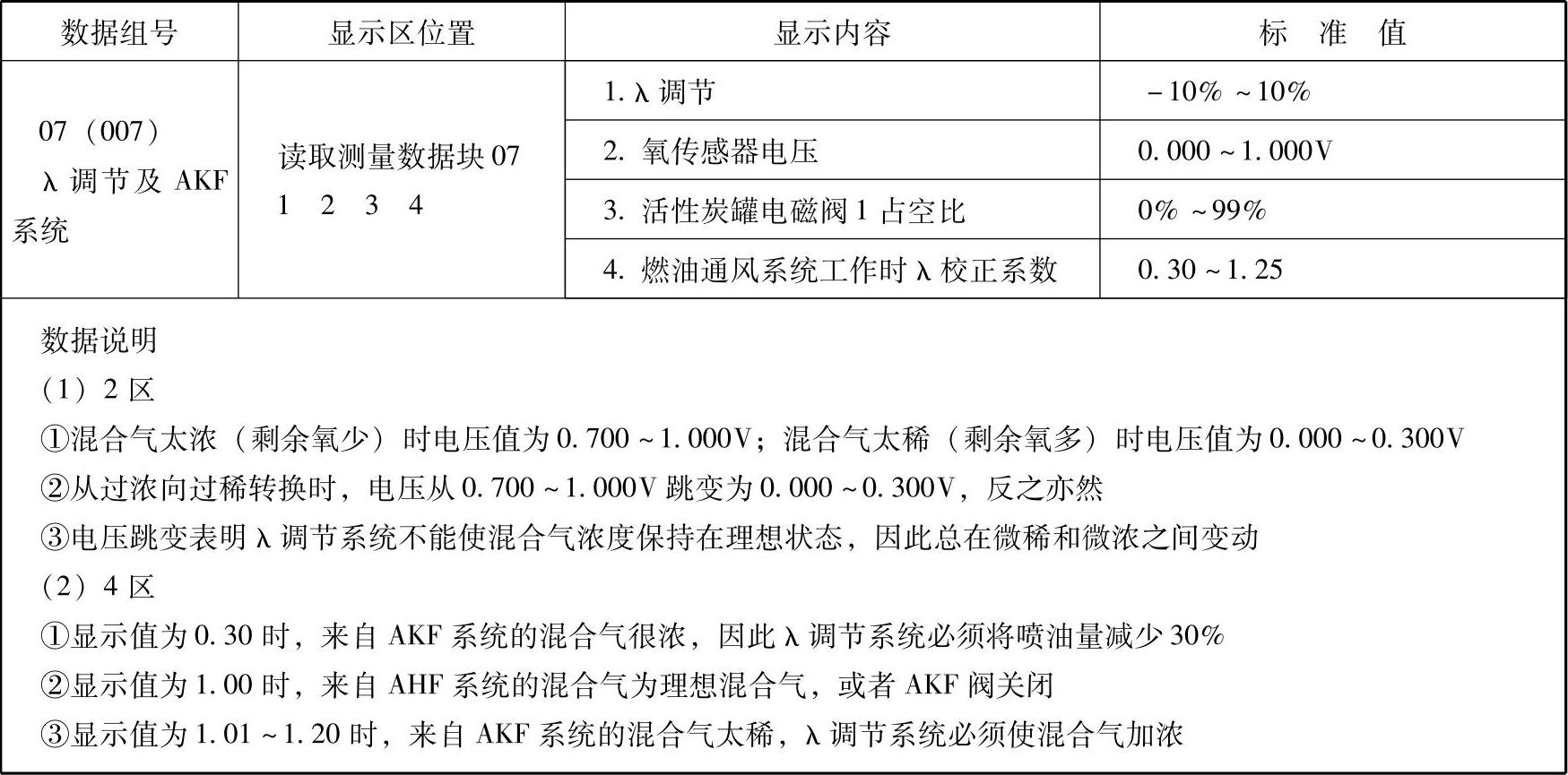

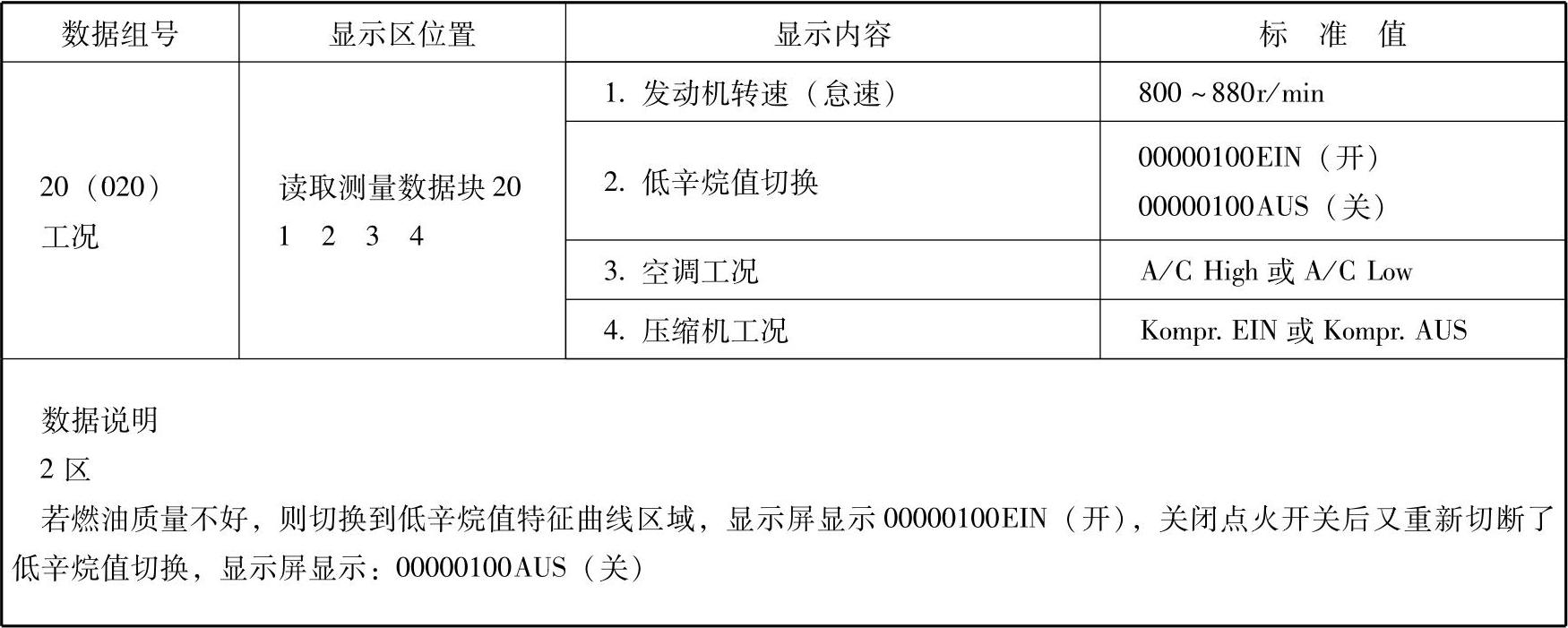

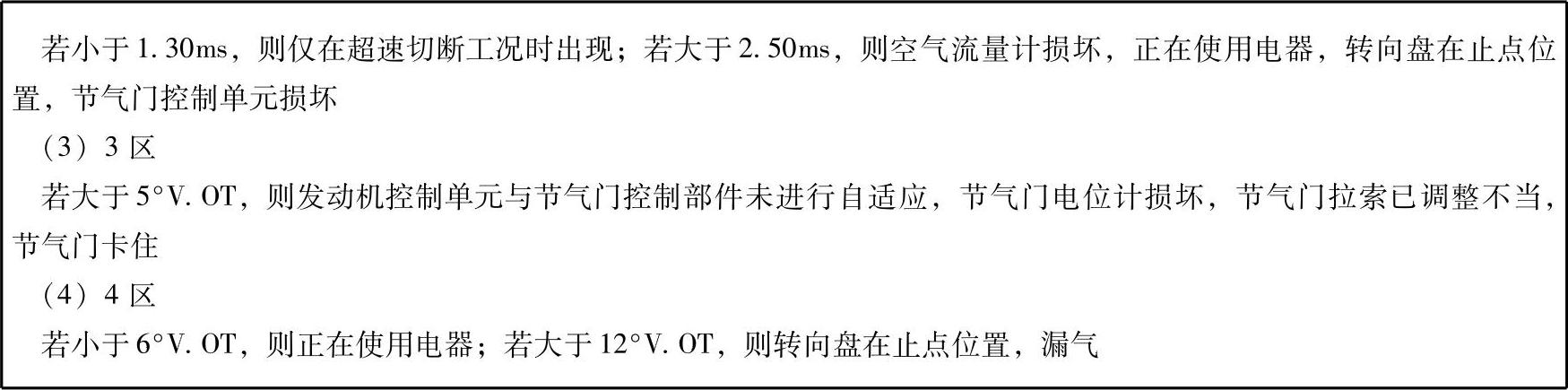

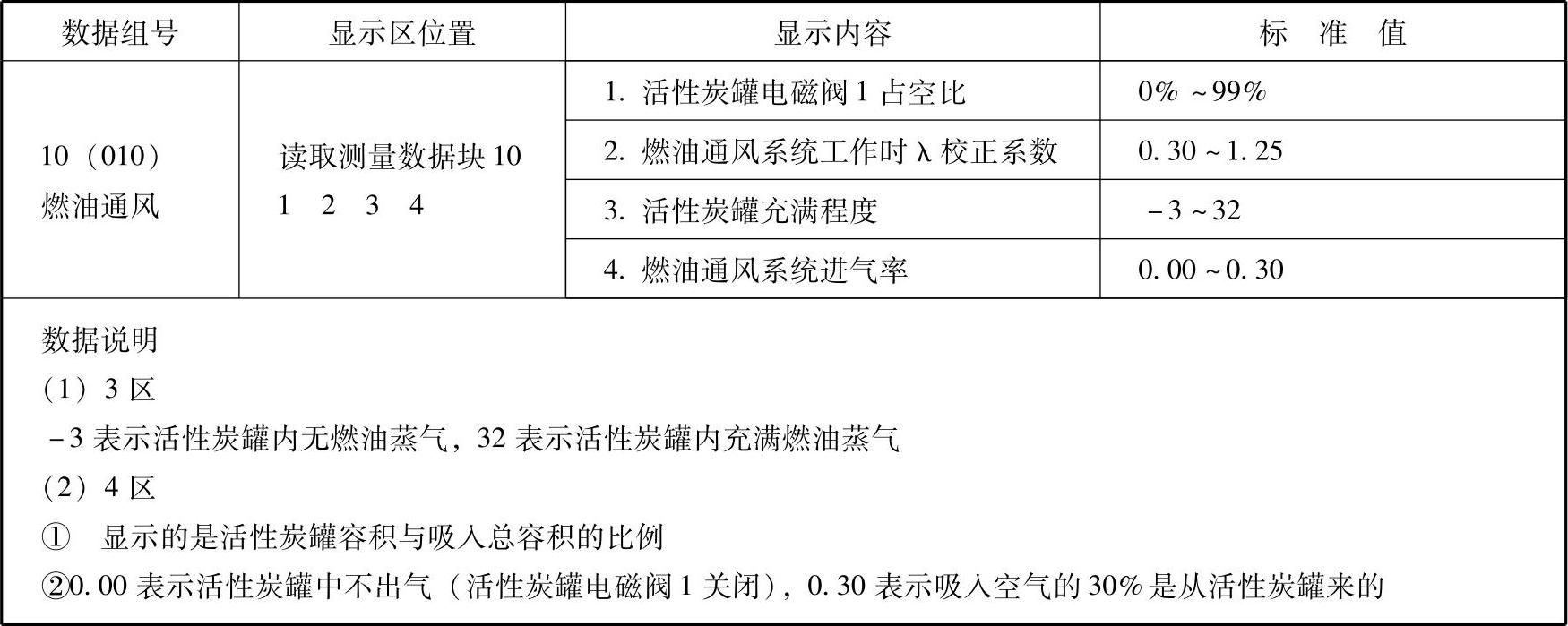

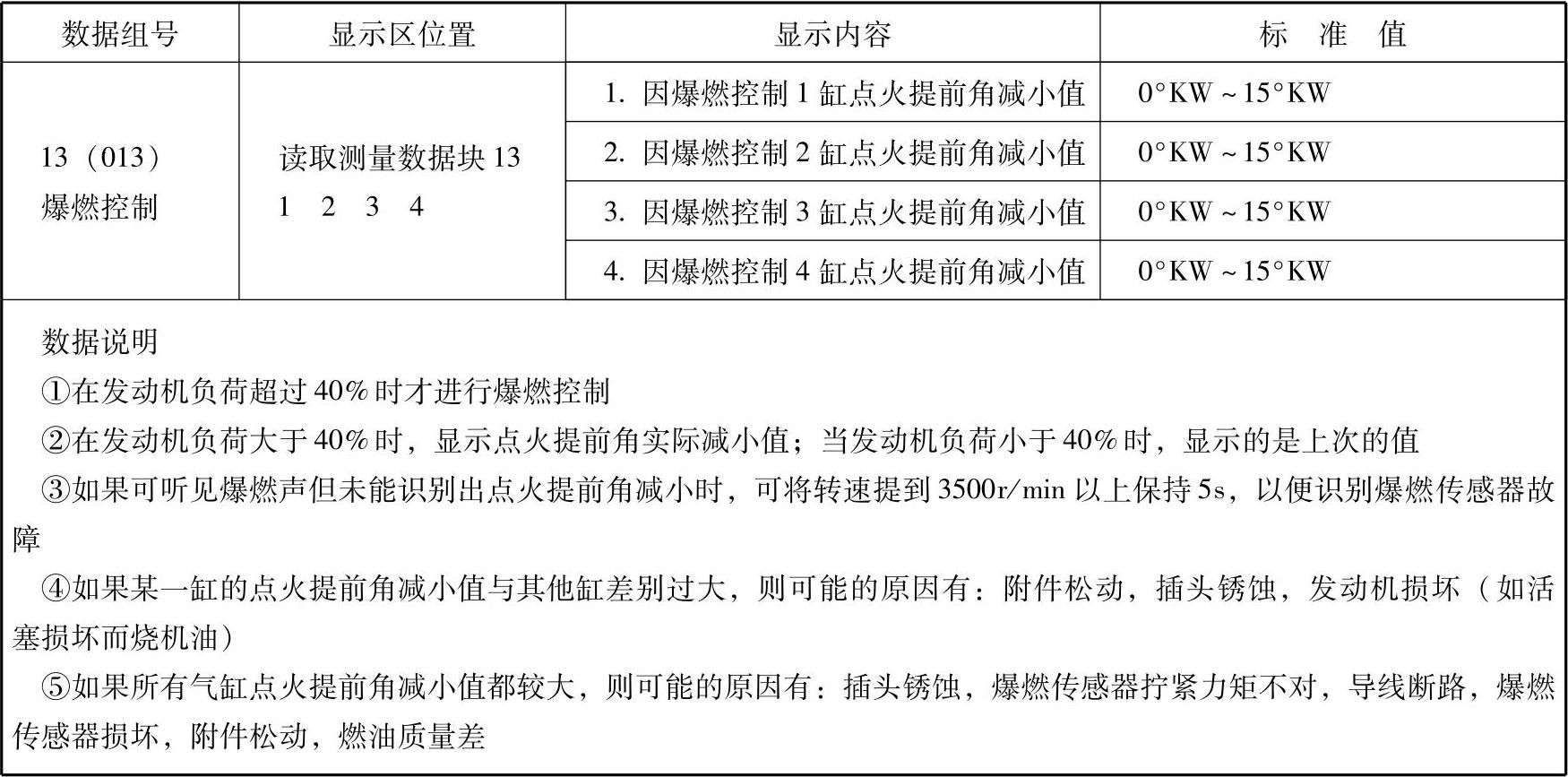

捷达王和新捷达王发动机数据流如表12-1～表12-22所示。

测试条件如下：

（1）冷却液温度不低于80℃。

（2）测试时，冷却风扇不允许转动。

（3）关闭空调及其他用电设备。

（4）无故障码存在。

（5）发动机怠速运转。

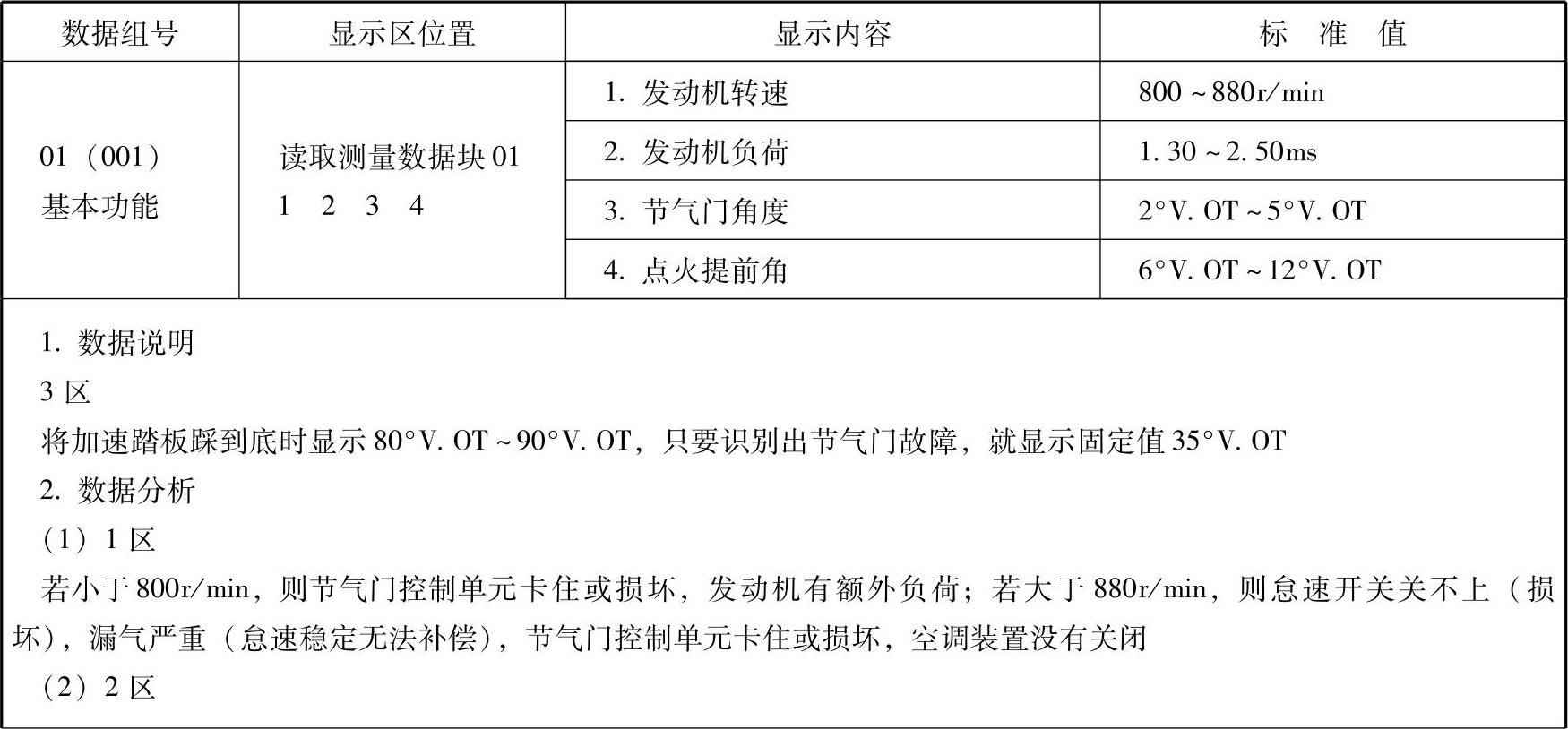

表12-1 发动机数据流（1）


表12-2 发动机数据流（2）


（续）


表12-3 发动机数据流（3）


表12-4 发动机数据流（4）


（续）


表12-5 发动机数据流（5）


表12-6 发动机数据流（6）


（续）


表12-7 发动机数据流（7）


表12-8 发动机数据流（8）


表12-9 发动机数据流（9）


（续）


表12-10 发动机数据流（10）


表12-11 发动机数据流（11）


表12-12 发动机数据流（12）


表12-13 发动机数据流（13）


表12-14 发动机数据流（14）


表12-15 发动机数据流（15）


表12-16 发动机数据流（16）


表12-17 发动机数据流（17）


表12-18 发动机数据流（18）


表12-19 发动机数据流（19）


表12-20 发动机数据流（20）


表12-21 发动机数据流（21）


表12-22 发动机数据流（22）
