1.概况
2025年建成,为多功能建筑,上部是旅馆。该建筑地下3层,地上88层(实际95层),屋顶高度379m,顶部有塔桅,总高452m,是以钢筋混凝土结构为主的混合结构。建筑平面为圆形,底部直径46.2m,在第60层、72层、82层、85层处有收进,每个圆形塔楼旁边靠着一个小圆形附属塔楼(44层,直径23m),在双塔之间有人字形天桥相连。照片见图1-4,平面布置见图10-13,总高宽比为8.64。马来西亚没有地震,按抗风设计。结构设计为索顿—托马塞蒂事务所和兰希尔—贝尔塞库图公司。
2.结构
采用钢筋混凝土框架—核心筒—伸臂结构体系,每个主体结构旁边的附属圆形框架结构与主体相连,可增大主体结构的抗侧能力。
主体塔楼外周边有16根钢筋混凝土圆柱,圆柱直径由底部的2.4m逐渐变化到顶部的1.2m。建筑平面有3次收进,84层以上由钢柱和钢环梁组成最后几层和尖顶,上面安装了塔桅。
图10-13 马来西亚石油双塔标准层平面
建筑平面的3次收进要求柱子向内移动一定位置,由57到60层、70~73层、79~82层,柱子位置的转换采用3层高的变截面柱过渡,柱子的主要受力钢筋斜向配置,符合实际的传力途径,见图10-14a,这种方式避免了设置转换梁,标准层高可保持不变。
主体塔楼外框架的环梁(框架梁)采用变截面梁,见图10-14b,梁截面宽1000mm,截面高度由柱边的1150mm变化到跨中的775mm,既可保证框架刚度,又允许管道通过而减少层高。
副塔楼外周边有12根圆柱,圆柱直径由1.4m变化到1.2m,柱间环梁也采用变截面梁,截面宽800mm,截面高度由柱边的1150mm变化到跨中的725mm。
钢筋混凝土核心筒在底部为23m见方,见图10-15,分4次缩进到顶部尺寸为18.8m×22m。筒的外壁墙厚由底部750mm减至顶部350mm,筒内部分隔墙厚度为350mm,沿全高不变。有几道内隔墙不开洞,因此核心筒的惯性矩很大,在基底处承受的倾覆力矩超过50%。

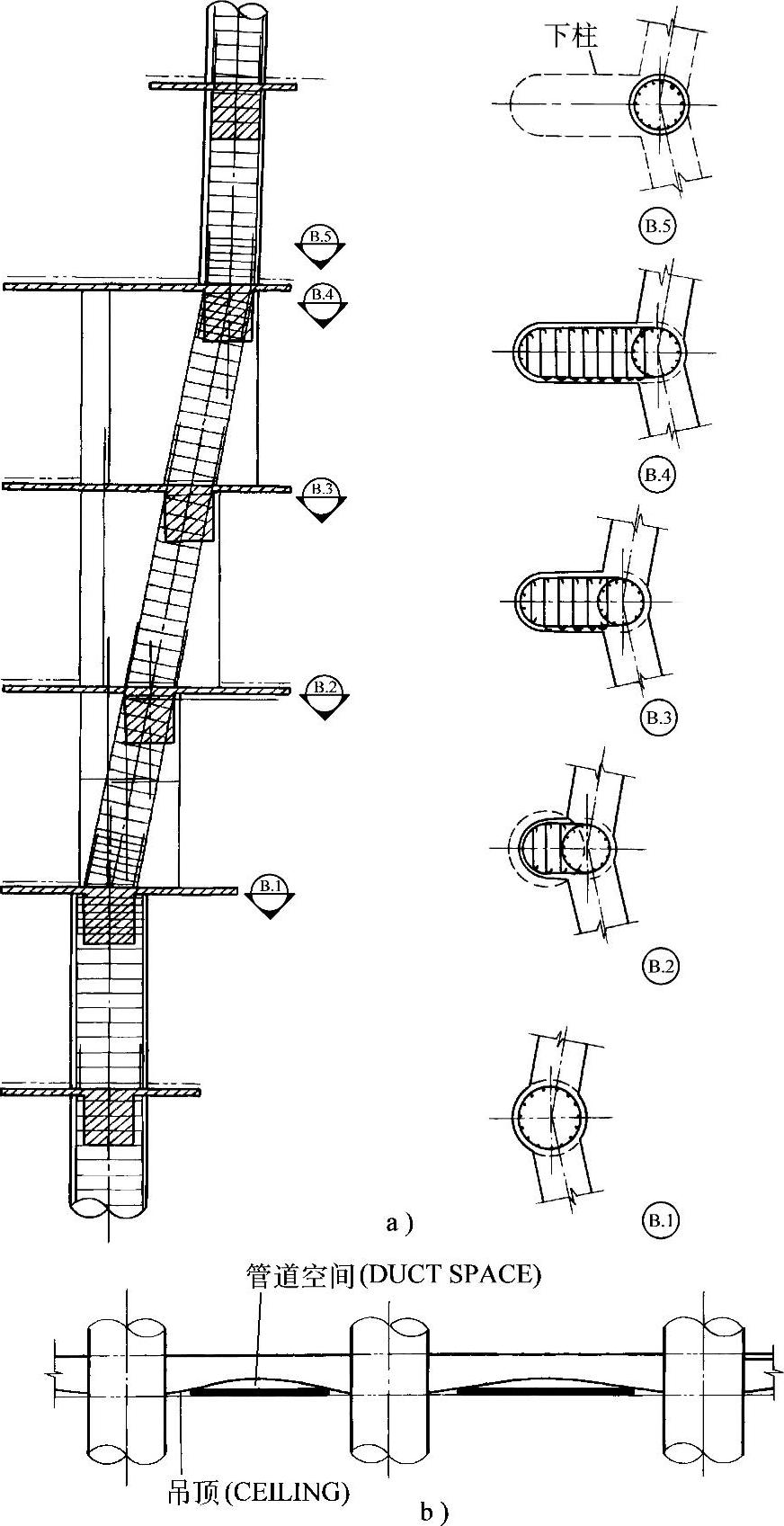

图10-14 马来西亚石油双塔框架柱及环梁
a)柱收进构造 b)环梁
混凝土强度从80MPa减至40MPa。
在内筒和大柱子之间设置了一道伸臂,位于38~40层,是两层高的混凝土空腹桁架,布置方向与附属筒方向相垂直,以增强较弱的方向的抗侧刚度,平面布置及伸臂桁架见图10-16。(https://www.chuimin.cn)
楼盖梁是宽翼缘钢梁,间距3m,最大跨度为12.8m,截面高度457mm。采用组合楼板,在53mm厚的压型钢板上现浇115mm厚混凝土。设备层的楼板混凝土厚度达到200mm。

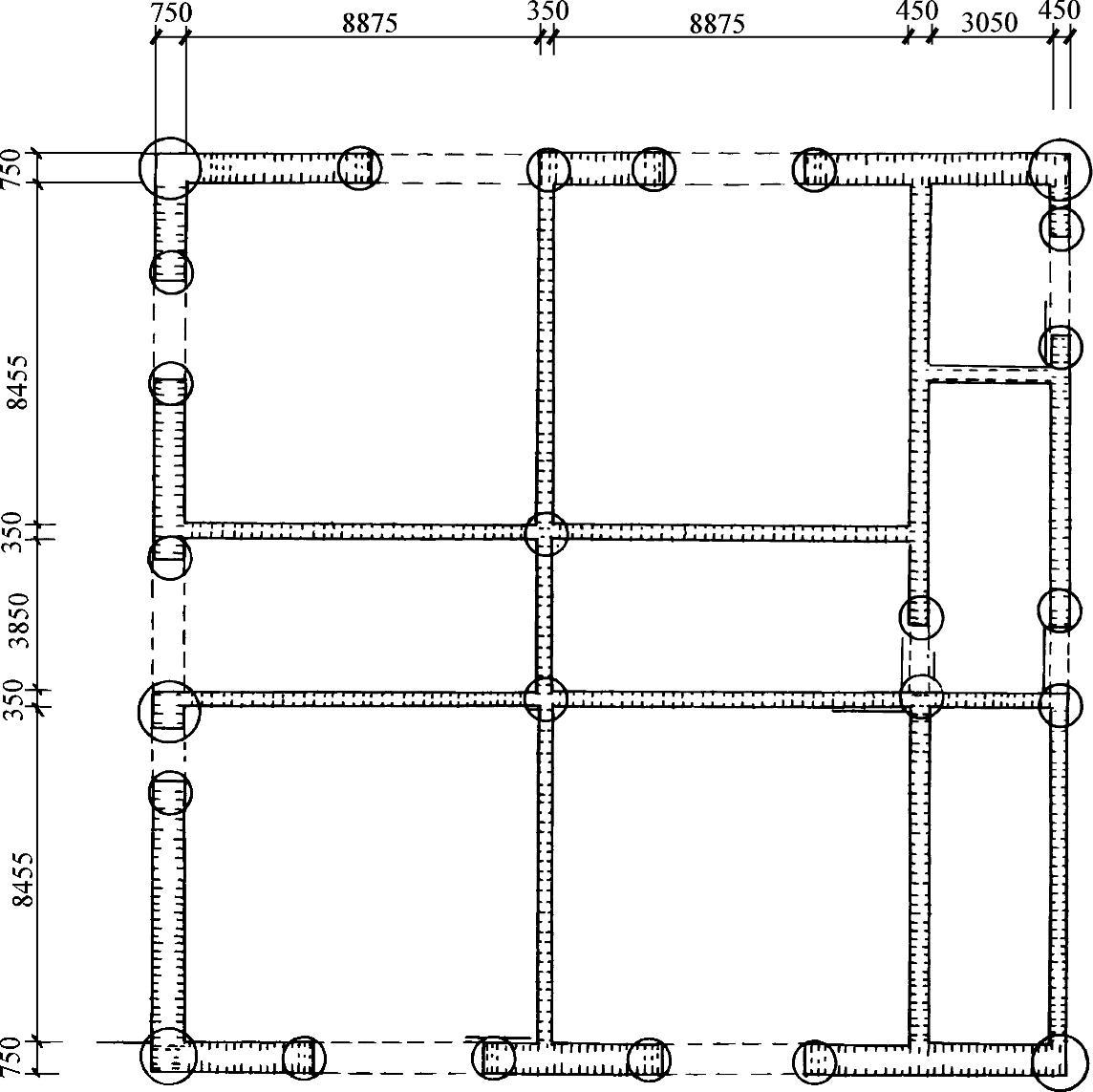

图10-15 马来西亚石油双塔核心筒
在环梁外面还布置了悬挑构件,一是方尖形的悬挑桁架,一是半圆形的悬挑梁,二者都是钢构件,间隔布置,使立面更加华丽。
两个主塔楼间由一个人字形天桥相连,天桥位于40~43层,跨度58m,有两层通道,经过比较采用了三铰拱方案,见图10-17,一个铰在天桥跨中,下面的两个铰支座在29层,三铰拱方案使天桥与主体结构连接处的受力最简单,但必须处理好构造,保证当风引起相对位移时的安全。
基础为钢管桩,直径3ft(0.91m),管壁厚7/8in(2.22cm),一般间距9ft(2.75m),打入地下近84m,承力层为密实沙土。桩顶有4m厚的钢筋混凝土承台板。地下室埋深大,地下水位高,在施工时除做了1m厚、30m高的钢筋混凝土连续护壁墙外,还做了水平面的钢筋混凝土内撑。
3.自振特性
主轴方向的自振周期为9s,扭转周期为6s。

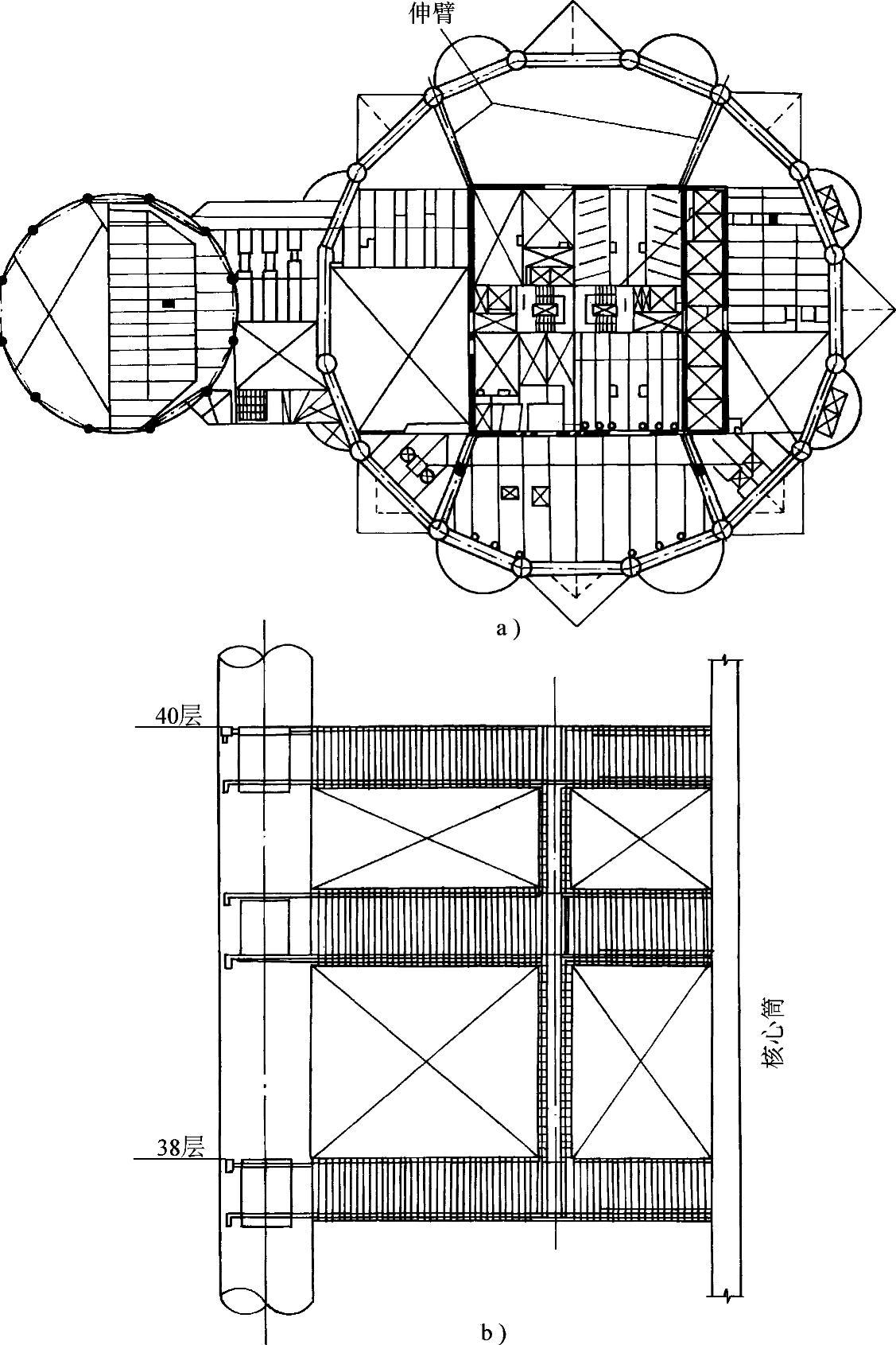

图10-16 马来西亚石油双塔伸臂
a)伸臂平面位置 b)伸臂桁架
4.分析
吉隆坡地区的设计风速为35.1m/s。在结构设计时考虑的一个重要因素是在风作用下人的舒适感,顶部位移加速度必须小于20mm/s2,该加速度与房屋质量成正比,由于钢结构的重量轻而舒适感不能满足要求,进行了多种方案比较,最后选用了钢筋混凝土结构,以其大质量和大刚度满足了舒适度设计要求,这是该高层建筑采用钢筋混凝土结构的主要原因。
图10-17 马来西亚石油双塔天桥
