砌筑工程施工中，不仅有大量的砌块、砂浆、脚手架材料、各种预制构件或现浇混凝土等材料需要输送至工作操作面，还有工作人员上上下下。能否合理安排垂直运输设施，直接影响到砌筑工程进度、工程成本及安全等方方面面。

1.5.2.1　垂直运输设施的作用

垂直运输设施在施工中承担着输送建筑材料、设备及施工人员上上下下的作用。建筑工程的规模扩大和技术的发展，对垂直运输设施、设备的功能和设置的要求越来越高。

1.5.2.2　垂直运输设施的种类

砌体工程施工中常见的垂直运输设施、设备有卷扬机、井字架、龙门架及塔式起重机等，现就有关设施及作用介绍如下。

1.卷扬机

卷扬机是为升降井字架和龙门架上的吊篮而设置的动力装置，按其运转速度，可分为快速和慢速两种。其中，快速卷扬机又分为单筒和双筒两种。快速卷扬机钢丝绳的牵引速度为25～50m/min；慢速卷扬机为单筒式，钢丝绳的牵引速度为7～13m/min。

2.井字架

井字架是多层建筑施工常用的垂直运输设备，一般用钢管、型钢支设，并配置吊篮、天梁，以卷扬机提供动力，形成垂直运输系统。井字架基础一般要埋在一定厚度的混凝土底板内，底板中预埋螺栓，与井字架底盘连接固定。井字架的顶端、中部应按规定设置数道缆风绳，以保证井字架的稳定，如图1.5.13所示。

3.龙门架

龙门架由两根立杆和横梁构成门式架，是与吊篮、卷扬机共同工作，用于砌筑材料垂直运输的设施。由于龙门架的吊篮突出在立杆以外，所以要求吊篮周围必须设有护身栏，同时在立管上制作悬臂角钢支架，配上滚杠，作为吊篮到达使用层时临时停放的安全装置。龙门架如图1.5.14所示。

4.台灵架

台灵架由起重拉杆、支架、底盘和卷扬机等部件组成，有矩形和正方形两种形状。其主要作用是起吊和安装砌块，可以自行制作，用于规模较小、操作简单的砌筑工程，如图1.5.15所示。

5.附壁式升降机

附壁式升降机又称为施工电梯或附墙式外用电梯，是由垂直井架和导轨式外用笼式电梯组成。附壁式升降机用于高层建筑施工，除载运工具和物料外，还可载人上下，架设安装比较方便、操作简单、使用安全，如图1.5.16所示。

pagenumber_ebook=79,pagenumber_book=72

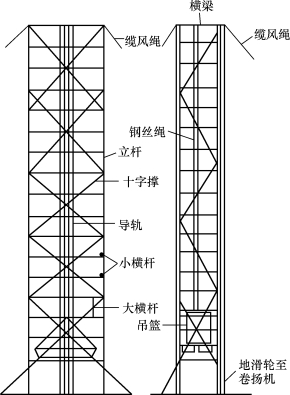

图1.5.13　井字架

pagenumber_ebook=79,pagenumber_book=72

图1.5.14　龙门架

1—缆风绳；2—起重索；3—立管；4—吊篮；5—停放吊篮的支撑架

pagenumber_ebook=79,pagenumber_book=72

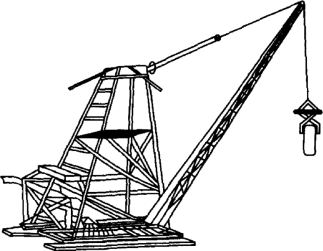

图1.5.15　台灵架

pagenumber_ebook=79,pagenumber_book=72

图1.5.16　附壁式升降机（施工电梯）

6.塔式起重机

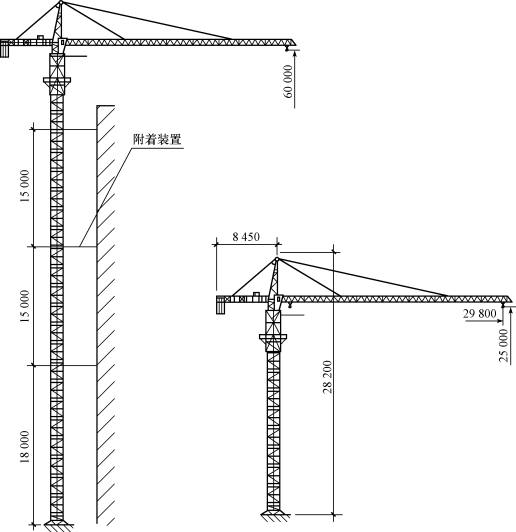

塔式起重机简称塔吊，由竖直塔身、起重臂、平衡臂、基座、卷扬机及电气设备等组成，有多种类型，如图1.5.17所示。它能回转360°，并且具有较大的起重高度，可形成一个很大的工作空间，既有很强的垂直运输能力，同时也具备较好的水平运输能力，是垂直运输机械中工作效能很高的设备。塔式起重机分为固定和行走两大类，前者应用更为普遍。

塔式起重机必须由经过专职培训合格的专业人员操作，并需派专门人员现场指挥吊装安装，其技术方法与操作步骤严格按照相关规定执行。
