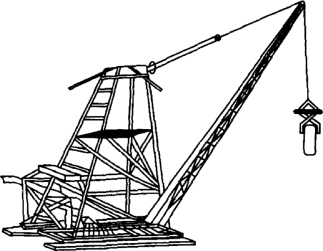

【摘要】：图1.4.18小砌块砌体斜槎和阴阳槎斜槎；阴阳槎常温条件下，普通混凝土和轻集料混凝土小型空心砌块每天砌筑高度，分别不应超过1.8m和2.4m。表1.4.1混凝土小型空心砌块砌体工程检验批质量验收记录表续表1.4.2.2混凝土中型空心砌块的组砌形式与施工方法1.组砌形式组砌形式应满足墙体整体性的要求，并进行砌块排列。图1.4.19砌块排列图2.施工方法砌块砌筑前提前1d浇水，并清理干净砌块。台灵架示意如图1.4.20所示。图1.4.20台灵架校正。

1.4.2.1　混凝土小型空心砌块的组砌形式与施工方法

1.组砌形式

（1）砌筑形式应满足墙体整体性的要求，并进行砌块排列。根据设计施工图、砌块尺寸及垂直缝宽度、水平缝厚度计算砌块的皮数和排数，重点处理好墙体交接点，绘制砌块组砌排列图；由于砌块不易砍凿，尽量采用主规格。

（2）砌块排列应对孔错缝搭砌，每皮顺砌。竖向灰缝上、下皮错开195mm，当无法对孔时，搭砌长度不应小于90mm（普通混凝土小型砌块）及120mm（轻集料混凝土小型砌块）。无法满足时应压砌φb4钢筋网片，如图1.4.16所示，或设2φ6拉筋，长度不小于600mm。

（3）外墙转角及纵横墙交接处应分皮咬砌，交错搭砌。砌体垂直缝应与门窗洞口的侧边线相互错开大于150mm，不得用砖镶砌。砌体水平灰缝厚度和竖向灰缝宽度一般为10mm，不应小于8mm，也不应大于12mm。

2.施工方法

普通混凝土小砌块不宜浇水，以避免砌筑时灰浆流失，使砌体产生滑移，同时也可避免砌块上墙后干缩，造成墙体开裂。当天气干燥炎热时，可稍微喷水润湿；轻骨料小砌块可适当浇水，但也不宜过量。砌筑时宜采用“一二三四铺灰器砌筑法”，即一件铺灰器、两种步伐（丁字步、并列步）、三种弯腰、四种铺灰手法。

（1）墙体砌筑应从房屋外墙转角定位处开始，内、外墙同时砌起，纵、横墙交错搭接。墙体L形转角处应使小砌块隔皮露端面，T字交接处使横墙小砌块隔皮露端面，如图1.4.17所示。纵墙在交接处改砌两辅助规格小砌块，其尺寸为290mm×190mm×190mm。纵横墙砌筑皮数、灰缝厚度、标高应与皮数杆相一致。皮数杆应竖立在墙体的转角和交接处，间距宜小于15m；砌筑厚度大于240mm时，宜在墙体内外侧同时挂线。

pagenumber_ebook=32,pagenumber_book=25

图1.4.16　灰缝中拉结筋

pagenumber_ebook=32,pagenumber_book=25

图1.4.17　小砌块墙转角及T字交接处砌筑

（a）转角处；（b）T字交接处

混凝土小型空心砌块砌筑方法与本书“2.3.2墙体砌筑工程”中墙体砌筑工程过程形成中的“摆干砖→立皮数杆→盘角及挂线”相似，可提前参阅相关知识。

（2）砌块逐块铺砌，灰缝横平竖直，砂浆饱满，厚薄均匀。水平灰缝和竖直灰缝宜分别采用满铺、满挤法，砂浆饱满度分别不得低于90%和80%；砌筑时严禁用水冲浆灌缝，不得采用石子、木楔等垫塞灰缝。做到“上跟线下跟楞，左右相邻要对平”。

（3）小砌块砌体不应留设施工缝，且尽量同时砌起，以保证砌体的整体性。临时间断处应砌斜槎，其水平投影长度不应小于其高度的2/3；留斜槎有困难时，应砌成阴阳槎，并沿墙高不大于三皮设2φ6拉筋压入墙体长度不小于600mm，如图1.4.18所示。

pagenumber_ebook=33,pagenumber_book=26

图1.4.18　小砌块砌体斜槎和阴阳槎

（a）斜槎；（b）阴阳槎

（4）常温条件下，普通混凝土和轻集料混凝土小型空心砌块每天砌筑高度，分别不应超过1.8m和2.4m。相邻工作段的高度差不得大于一个楼层高度或4m。墙体施工段的分段位置宜设置在伸缩缝、沉降缝、防震缝、构造柱或门窗洞口处。

3.质量检查要点

（1）砂浆铺设过程中，避免时间过长及不饱满，应随铺随砌，且保持竖缝砂浆饱满、密实，砌块表面应清理干净。

（2）砌体错缝应严格执行设计及规范的有关规定，按照事先绘制的排列图开展施工。

（3）基底做好标高抄平，砌筑时保持水平灰缝厚度一致；认真设立皮数杆，准确控制每皮砌块的砌筑高度和墙体总高度。

（4）按照设计及规范的有关规定，设置好拉结筋或钢筋网片，保证芯柱钢筋构造间距、尺寸准确。

混凝土小型空心砌块的施工未尽事宜详见《混凝土小型空心砌块建筑技术规程》（JGJ/T14—2011）。

4.施工质量验收

混凝土小型空心砌块施工质量验收按照“一般规定”“主控项目”及“一般项目”展开，执行《砌体结构工程施工质量验收规范》（GB50203—2011）中的相关规定。施工人员在监理工程师（建设单位项目技术负责人）组织下，完成质量验收工作，填写混凝土小型空心砌块砌体工程检验批质量验收记录表，见表1.4.1，表中条款编号来自规范原文。

小砌块砌体工程施工中，应对下列主控项目及一般项目进行检查，并应形成检查记录：(https://www.chuimin.cn)

（1）主控项目包括：①小砌块强度等级；②砂浆强度等级；③芯柱混凝土强度等级；④砂浆水平灰缝和竖向灰缝的饱满度；⑤转角、交接处砌筑；⑥芯柱质量检查；⑦斜搓留置。

（2）一般项目包括：①轴线位移；②每层及全高的墙面垂直度；③水平灰缝厚度；④竖向灰缝宽度；⑤基础、墙、柱顶面标高；⑥表面平整度；⑦后塞口的门窗洞口尺寸；⑧窗口偏移；⑨水平灰缝平直度；⑩清水墙游丁走缝。

表1.4.1　混凝土小型空心砌块砌体工程检验批质量验收记录表

pagenumber_ebook=34,pagenumber_book=27

续表

pagenumber_ebook=35,pagenumber_book=28

1.4.2.2　混凝土中型空心砌块的组砌形式与施工方法

1.组砌形式

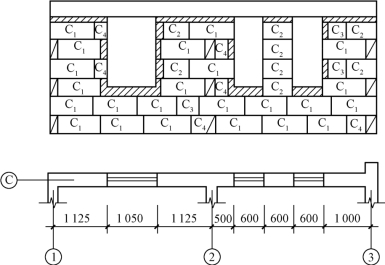

组砌形式应满足墙体整体性的要求，并进行砌块排列。中型砌块体积、重量较大，实施轻型设备吊装砌筑。根据设计施工图、砌块尺寸，绘制比小型砌块墙更为详细的各墙体的砌块排列图，比例为1∶30或1∶50，如图1.4.19所示。由于砌块不易砍凿，尽量采用一种主规格，辅以2～3种其他规格和普通砖镶嵌或采用现浇混凝土对小空隙进行填塞。
