涡轮螺旋桨发动机及桨扇引擎
【摘要】：当螺旋桨叶尖速度为720 km/h 时，涡轮螺旋桨发动机工作效率最佳。桨扇发动机可被看成改型的无涵道涡轮风扇发动机。一般而言，涡轮风扇发动机、涡轮螺旋桨发动机和桨扇发动机通过大量低速运动的流体产生推力。
涡轮螺旋桨发动机（原理示意见图2－9）依靠螺旋桨产生推力（拉力），其基本工作原理与风扇产生的推力类似，但没有涵道。螺旋桨直径通常要比外涵道风扇大得多，由涡轮通过减速器驱动它。减速器可将涡轮的高转速、低扭矩转化为低转速和高扭矩。当螺旋桨叶尖速度为720 km/h 时，涡轮螺旋桨发动机工作效率最佳。当转速更高时，由于桨尖速度大，尽管仍处于亚声速，但容易产生气动损失，从而使螺旋桨工作效率降低。
桨扇发动机可被看成改型的无涵道涡轮风扇发动机。风扇被放在发动机短舱外，与压气机叶片在同一轴线上（图2－10）。桨扇发动机也被称为超高涵道比（UHB）发动机，据美国于20 世纪70年代的试飞结果表明，同涡轮风扇发动机相比，其燃油经济性提高了30%。然而，燃油经济性在被提高的同时也带来了严重的噪声问题。乌克兰前进设计局研制了著名的D－27 桨扇发动机，并批量装备在该国生产的安－70 运输机上，然而该机未能取得民航适航证，目前只用于军事用途。
图2-9 涡轮螺旋桨发动机示意图
1—螺旋桨；2—减速器；3—压气机；4—燃烧室；5—涡轮；6—喷管（低速排气）

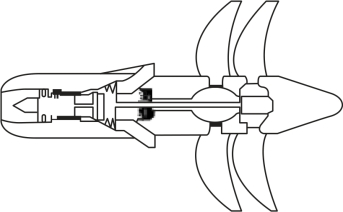

图2-10 桨扇发动机
涡轮轴发动机更特殊一些，它是通过发动机动力涡轮驱动旋翼，旋翼驱动更多的低速气流，既产生升力又通过其水平分量产生推力，所以直升机的前进必须采取机头向下、旋翼向前倾斜的姿态，且其飞行速度远低于固定翼飞机。
一般而言，涡轮风扇发动机、涡轮螺旋桨发动机和桨扇发动机通过大量低速运动（仅比飞行速度稍高）的流体产生推力。相比之下，涡轮喷气发动机喷射的气流流量较小，但是速度非常高。从式（2－10）中给出的推进效率可以看出，利用较小的速度增量产生推力将具有更高的推进效率。因此，在一定的飞行速度范围之内，与涡轮喷气发动机相比，涡轮风扇发动机、涡轮螺旋桨发动机具有更高的推进效率和更好的燃油经济性。
