施铆标准及蒙皮下凹限制

2023-07-18 理论教育版权反馈

【摘要】：表4-29铆钉标准镦头尺寸和极限偏差单位：mm镦头不允许有切痕、下陷、裂纹和其他机械损伤。表4-30蒙皮的允许下凹量单位：mm图4-16蒙皮下凹示意图夹层厚度大于10 mm、蒙皮厚度小于1 mm 的多排铆钉，允许其周围的蒙皮下凹至0.35 mm，但这种铆钉数应不大于铆钉排总钉数的50%。

1.铆钉头技术要求

（1）铆钉头应贴紧零件表面，允许不贴合的单向间隙为0.05 mm，但这种钉数应不大于铆钉排总钉数的10%。

（2）铆钉头不允许有切痕、下陷、裂纹及其他机械损伤。

（3）沉头铆钉头相对蒙皮的凸出量应符合各机型设计技术条件。

（4）内部结构（非气动外缘）沉头铆钉头相对零件表面的凸凹量为±0.1 mm。

2.铆钉镦头技术要求

（1）铆钉镦头一般应为标准镦头，标准镦头呈鼓形，不允许成“喇叭形”或“马蹄形”，如图4-14所示。

pagenumber_ebook=74,pagenumber_book=68

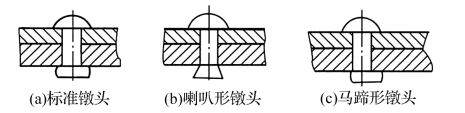

图4-14　铆钉镦头的形状

（2）标准镦头尺寸按式（4-1）～式（4-3）确定

pagenumber_ebook=74,pagenumber_book=68

式中：hmin——镦头最小高度，mm；

d——铆钉直径，mm；

D——镦头直径，mm。

（3）铆钉标准镦头尺寸和极限偏差见表4-29。

表4-29　铆钉标准镦头尺寸和极限偏差单位：mm

pagenumber_ebook=74,pagenumber_book=68

（4）镦头不允许有切痕、下陷、裂纹和其他机械损伤。

（5）双面沉头铆钉的镦头直径与镦头窝直径相同，凸出量应符合铆钉头的凸出量规定。

（6）在未锪端面窝的斜面零件上铆接的铆钉，其镦头应置于斜面上，如图4-15所示。

pagenumber_ebook=75,pagenumber_book=69

图4-15　斜面零件上的铆钉镦头位置

（7）一般将镦头安排在较厚的板材和较硬的金属件的一面。

3.铆接件技术要求

（1）铆钉周围的蒙皮和两个铆钉之间的蒙皮，允许有下凹量△（见表4-30），参见图4-16。

表4-30　蒙皮的允许下凹量单位：mm

pagenumber_ebook=75,pagenumber_book=69

pagenumber_ebook=75,pagenumber_book=69

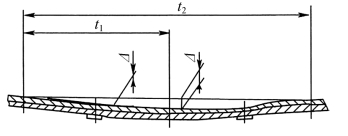

图4-16　蒙皮下凹示意图

（2）夹层厚度大于10 mm、蒙皮厚度小于1 mm 的多排铆钉，允许其周围的蒙皮下凹至0.35 mm，但这种铆钉数应不大于铆钉排总钉数的50%。

（3）铆接后，铆钉处被连接件之间不允许有间隙，但在两个铆钉之间允许有局部间隙s，其数值见表4-31。

表4-31　铆接件在两个铆钉之间允许的局部间隙单位：mm

pagenumber_ebook=75,pagenumber_book=69

（4）铆接件不允许有被工具打出的凹坑、碰伤及划伤。但在难铆接处允许有不大于1/2圆周、深度不大于0.1 mm 的窝头痕迹。
