一般结构与铸造工艺性分析优化
【摘要】：轮缘外周的齿形，有直接铸造而成或由机械加工铣齿两种。根据以上主要结构特点，飞轮的铸造需要较大型的铸造工装设备，如大型砂箱、起重及熔化设备等。因铸壁厚度较大且相差悬殊，使铸件各部位的温度分布很不均匀，冷却速度相差很大，很容易产生缩孔、缩松及裂纹等铸造缺陷。因此，必须采取有效措施，才能获得完好铸件。
大型发动机均设有供盘车起动主机用的大型飞轮，安装在主机主轴端部，一般由轮缘、内法兰及轮幅等部分组成，如图8-1所示。轮缘外周的齿形，有直接铸造而成或由机械加工铣齿两种。有的大型飞轮上还设有重型平衡铁，用来增加转动惯量，起动平衡调频作用。飞轮的外形结构虽不是很复杂，但具有以下主要特点。
1.体积大
根据不同的机型，大型飞轮的外径可达φ2500～φ4500mm。铸造时需要使用大型砂箱等工装设备。
2.壁厚且相差悬殊

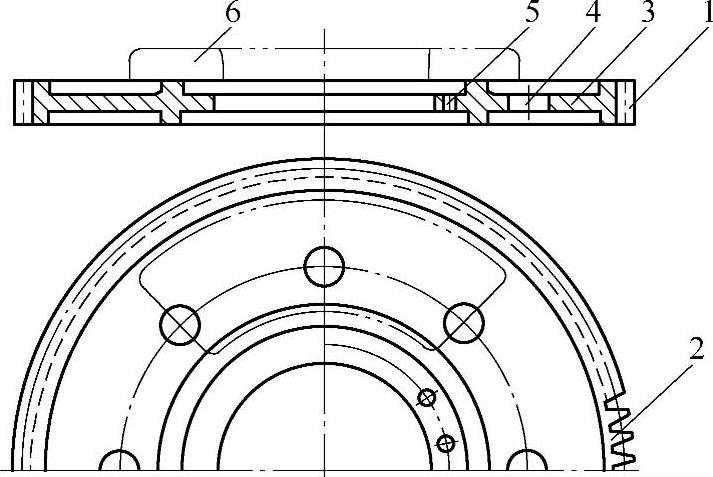

图8-1 大型飞轮示意图
1—轮缘 2—齿 3—轮辐板 4—铸孔 5—内法兰 6—平衡铁
大型飞轮，不但直径大，而且铸壁较厚，最薄部位的厚度也有40mm。设有平衡铁的大型飞轮，其各部位的厚度相差很大，最薄处为60～100mm，最厚部位则达400～600mm。对于铣齿的飞轮，轮缘部位的厚度达120～260mm。
3.质量大
最轻的飞轮毛重约2t，最重的飞轮毛重达19t。
根据以上主要结构特点，飞轮的铸造需要较大型的铸造工装设备，如大型砂箱、起重及熔化设备等。因铸壁厚度较大且相差悬殊，使铸件各部位的温度分布很不均匀，冷却速度相差很大，很容易产生缩孔、缩松及裂纹等铸造缺陷。因此，必须采取有效措施，才能获得完好铸件。
